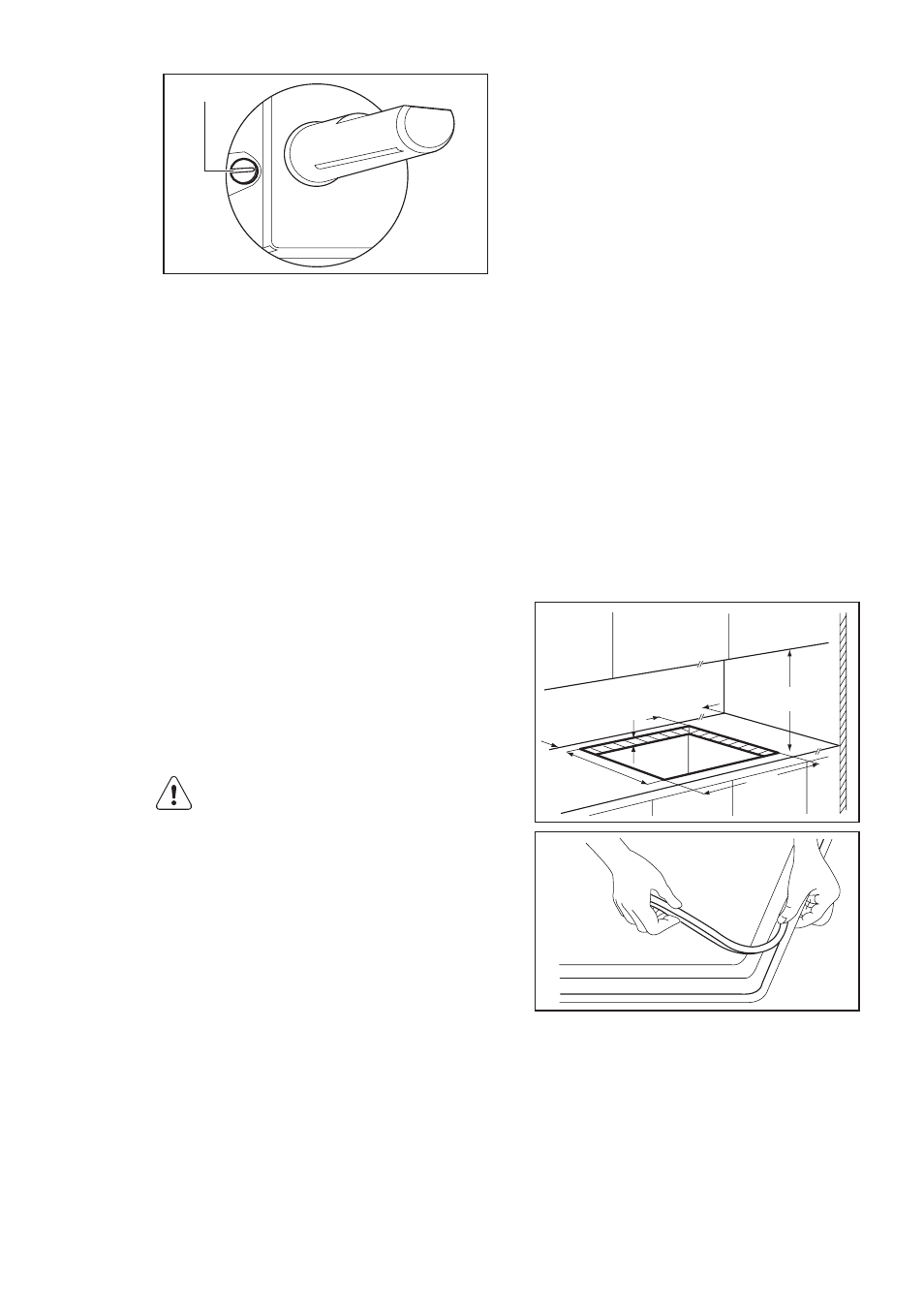

A
A)
Obtokový šroub
• Jestliže přejdete ze zemního plynu G20 20
mbar (nebo na zemní plyn G20 13 mbar
1)
) na
zkapalněný plyn obtokový šroub zcela zašrou‐
bujte a utáhněte.
• Při přechodu ze zkapalněného plynu na zemní
plyn G20 20 mbar uvolněte obtokový šroub
asi o 1/4 otáčky (1/2 otáčky v případě hořáku
s trojitou korunkou).
• Při přechodu ze zemního plynu G20 20 mbar
na zemní plyn G20 13 mbar
1)
uvolněte obto‐
kový šroub asi o 1/4 otáčky (1/2 otáčky v
případě hořáku s trojitou korunkou).
• Při přechodu ze zkapalněného plynu na zemní
plyn G20 13 mbar
1)
povolte obtokový šroub
asi o 1/2 otáčky (o celou otáčku v případě
hořáku s trojitou korunkou).
• Při přechodu ze zemního plynu G20 13
mbar
1)
na zemní plyn G20 20 mbar utáhněte
obtokový šroub asi o 1/4 otáčky (1/2 otáčky v
případě hořáku s trojitou korunkou).
UPOZORNĚNÍ
Zkontrolujte, zda plamen nezhasne, ot‐
očíte-li ovladačem rychle z maximální
do minimální polohy.
8.4 Připojení k elektrické síti
• Přesvědčte se, že jmenovité napětí a typ na‐
pájení na typovém štítku odpovídají napětí a
výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem.
Ten musí být vybaven správnou zástrčkou
vhodnou pro danou zátěž vyznačenou na ty‐
povém štítku. Ujistěte se, že je zástrčka zapo‐
jena do správné zásuvky.
• Vždy používejte správně instalovanou síťovou
zásuvku s ochranou proti úrazu elektrickým
proudem.
• Po instalaci musí zůstat síťová zástrčka nad‐
ále dostupná.
• Neodpojujte spotřebič ze zásuvky tahem za
kabel. Vždy tahejte za zástrčku.
• Při připojení spotřebiče pomocí prodlužovací‐
ho kabelu, rozdvojky nebo vícenásobného
připojení hrozí nebezpečí požáru. Ujistěte se,
že uzemnění splňuje platné normy a nařízení.
• Napájecí kabel nesmí být vystaven teplotám
vyšším než 90 °C.
Ujistěte se, že jste připojili modře zbarvený nulo‐
vý vodič ke svorce označené písmenem „N“.
Hnědě (nebo černě) zabarvený fázový vodič
připojte ke svorce označené písmenem „L“. Fá‐
zový vodič musí být vždy připojen.
8.5 Výměna připojovacího kabelu
Připojovací kabel vyměňte pouze za kabel
H05V2V2-F T90 nebo ekvivalentní typ. Ujistěte
se, že průřez kabelu odpovídá napětí a provozní
teplotě. Zemnící vodič zbarvený žlutozeleně mu‐
sí být přibližně o 2 cm delší než hnědý (nebo čer‐
ný) fázový vodič.
8.6 Vestavba
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
1) pouze pro Rusko
