НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ
B-13

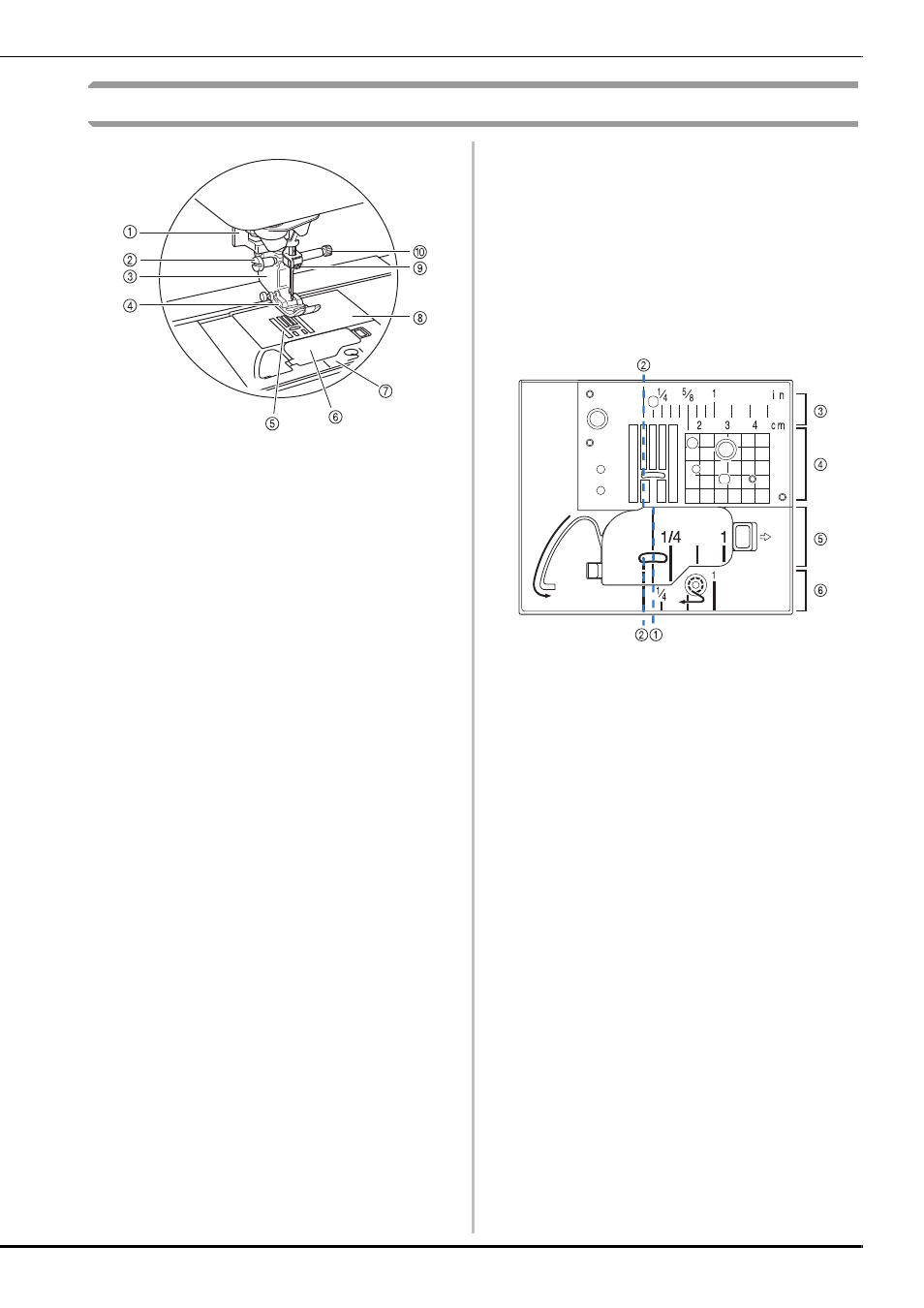

Область иглы и прижимной лапки
a
Рычажок для выметывания петли
Рычажок для обметывания петли используется для
выполнения петель с использованием прижимной лапки
для обметывания петель за один прием. (Стр. S-55)
b
Винт держателя прижимной лапки
Винт держателя прижимной лапки используется для
фиксации прижимной лапки. (Стр. B-55, B-61)
c
Держатель прижимной лапки
Прижимная лапка устанавливается на держатель
прижимной лапки. (Стр. B-55)
d
Прижимная лапка
Прижимная лапка служит для приложения к материалу
постоянного давления во время шитья. Установите лапку,
соответствующую выбранному типу строчки. (Стр. B-55)
e
Гребенки транспортера
Гребенки транспортера служат для подачи ткани в
направлении шитья.
f
Крышка челночного устройства
Для установки шпульки необходимо открыть крышку
челночного устройства. (Стр. B-45, S-32)
g
Крышка игольной пластины
Снимите крышку игольной пластины для очистки челнока.
(Стр. S-26, E-22)
h
Игольная пластина
На игольной пластине нанесена разметка, помогающая при
выполнении прямых швов. (Стр. S-26)
i
Нитенаправитель игловодителя
Пропустите верхнюю нить через нитенаправитель
игловодителя. (Стр. B-48)
j
Винт иглодержателя
Винт иглодержателя используется для фиксации иглы в
иглодержателе. (Стр. B-55)
Размеры на игольной пластине, крышке
челночного устройства (с отметкой) и крышке
игольной пластины
Размеры на крышке челночного устройства
являются опорными значениями для рисунков
со средним (центральным) положением иглы.
Размеры на игольной пластине и крышке
игольной пластины являются опорными
значениями для строчек с левым положением
иглы.
a
Для строчек со средним (центральным)
положением иглы
b
Для строчек с левым положением иглы
c
Левое положение иглы на игольной пластине
<дюймы>
d
Левое положение иглы на игольной пластине
<см>
e
Среднее (центральное) положение иглы на
крышке челночного устройства (с отметкой)
<дюйм>
f
Левое положение иглы на крышке игольной
пластины <дюймы>
