НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ
B-12
Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед
началом эксплуатации машины внимательно прочтите эти описания.

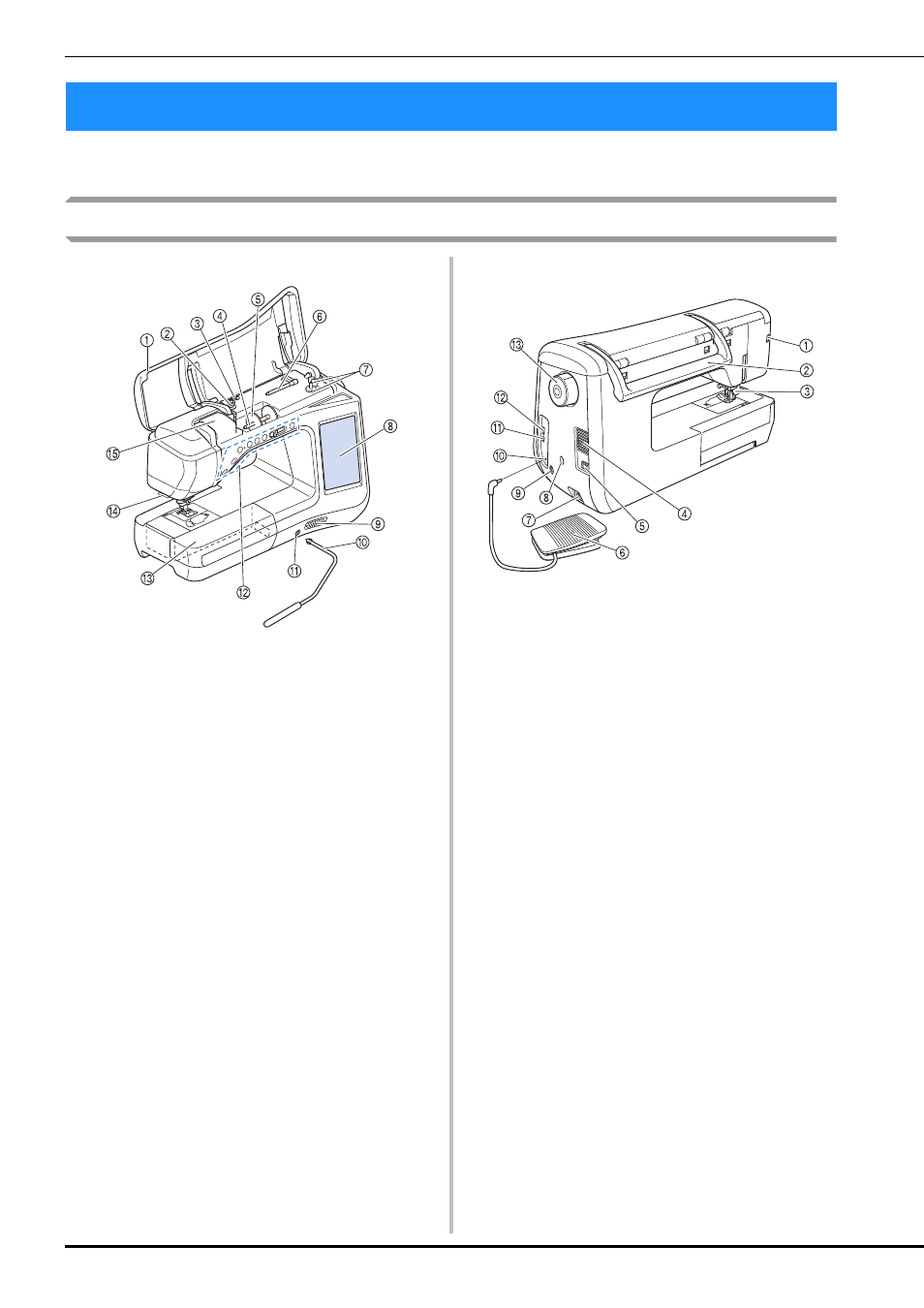

Машина
■ Вид спереди
a
Верхняя крышка
Для заправки нити в машину и намотки шпульки откройте
верхнюю крышку.
b
Диск предварительного натяжения
Перед намоткой шпульки проведите нить вокруг диска
предварительного натяжения. (Стр. B-40)
c
Нитенаправитель для намотки шпульки
Перед намоткой шпульки проведите нить через
нитенаправитель. (Стр. B-40)
d
Стержень для установки катушки
Этот стержень предназначен для установки катушки с нитью. (Стр. B-48)
e
Колпачок катушки
Колпачок катушки используется для фиксации катушки с
нитью на стержне. (Стр. B-48)
f
Дополнительный стержень для установки
катушки с нитью
Этот стержень для катушки используется для намотки нити
на шпульку или для шитья двойной иглой. (Стр. B-40, B-51)
g
Устройство намотки шпулек
Служит для намотки нити на шпульку. (Стр. B-40)
h
ЖКД (жидкокристаллический дисплей)
На жидкокристаллическом дисплее отображаются настройки для
выбранного типа строчки и сообщения об ошибках. (Стр. B-24)
i
Динамик
j
Коленоподъемник
Коленоподъемник используется для подъема и опускания
прижимной лапки. (Стр. S-15)
k
Гнездо для коленоподъемника
В это гнездо вставляется коленоподъемник. (Стр. S-15)
l
Кнопки управления (7 кнопок) и регулятор
скорости шитья
Эти кнопки и ползунковый регулятор используются для
управления швейной машиной. (Стр. B-14)
m
Плоская платформа с отделением для хранения
принадлежностей
В отделении для хранения принадлежностей храните
прижимные лапки и шпульки. Для облегчения обработки
цилиндрических деталей снимите эту платформу. (Стр. B-15)
n
Приспособление для обрезки нити
Для обрезки пропустите нить через приспособление. (Стр. B-50)
o
Пластина нитенаправителя
При заправке верхней нити проведите нить вокруг
пластины нитенаправителя. (Стр. B-48)
■ Вид справа/сзади
a
Гнездо для прижимной лапки
Служит для подключения лапки двойной подачи или лапки для
вышивания со светодиодным указателем. (Стр. B-61, B-67)
b
Ручка
Служит для переноски швейной машины.
c
Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы соответственно
поднять или опустить прижимную лапку. (Стр. B-55)
d
Вентиляционное отверстие
Вентиляционное отверстие позволяет осуществляться
циркуляции воздуха вокруг двигателя. Не закрывайте это
отверстие во время работы машины.
e
Выключатель питания
Выключатель питания служит для включения (положение
“ВКЛ”) и выключения (положение “ВЫКЛ”) машины. (Стр. B-21)
f
Педаль
Путем нажатия на эту педаль осуществляется управление
скоростью шитья. (Стр. S-4)
g
Гнездо для кабеля питания
Вставьте разъем кабеля питания в гнездо на машине. (Стр. B-21)
h
Разъем держателя сенсорного пера
Служит для подключения прилагаемого держателя
сенсорного пера. (Стр. B-72)
i
Гнездо для сенсорного пера
Служит для подключения сенсорного пера. (Стр. B-71)
j
Гнездо для подключения педали
Вставьте разъем педали в соответствующее гнездо на
машине. (Стр. S-4)
k
USB-порт для компьютера
Для импорта/экспорта рисунков между компьютером и машиной
подключите USB-кабель к USB-порту. (Стр. B-66, S-97, E-47)
l
USB-порт для подключения мыши и
USB-носителя
Для передачи рисунков с USB-носителя или на него
подключайте USB-носитель непосредственно к USB-порту.
(Стр. B-66, S-96, E-46)
Подключите к этому порту USB-мышь для использования в
работе. (Стр. B-67)
m
Маховик
При вращении маховика на себя (против часовой стрелки)
игла поднимается и опускается. Маховик следует вращать
в направлении передней части машины.
