8
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1
ОСТОРОЖНО!
4

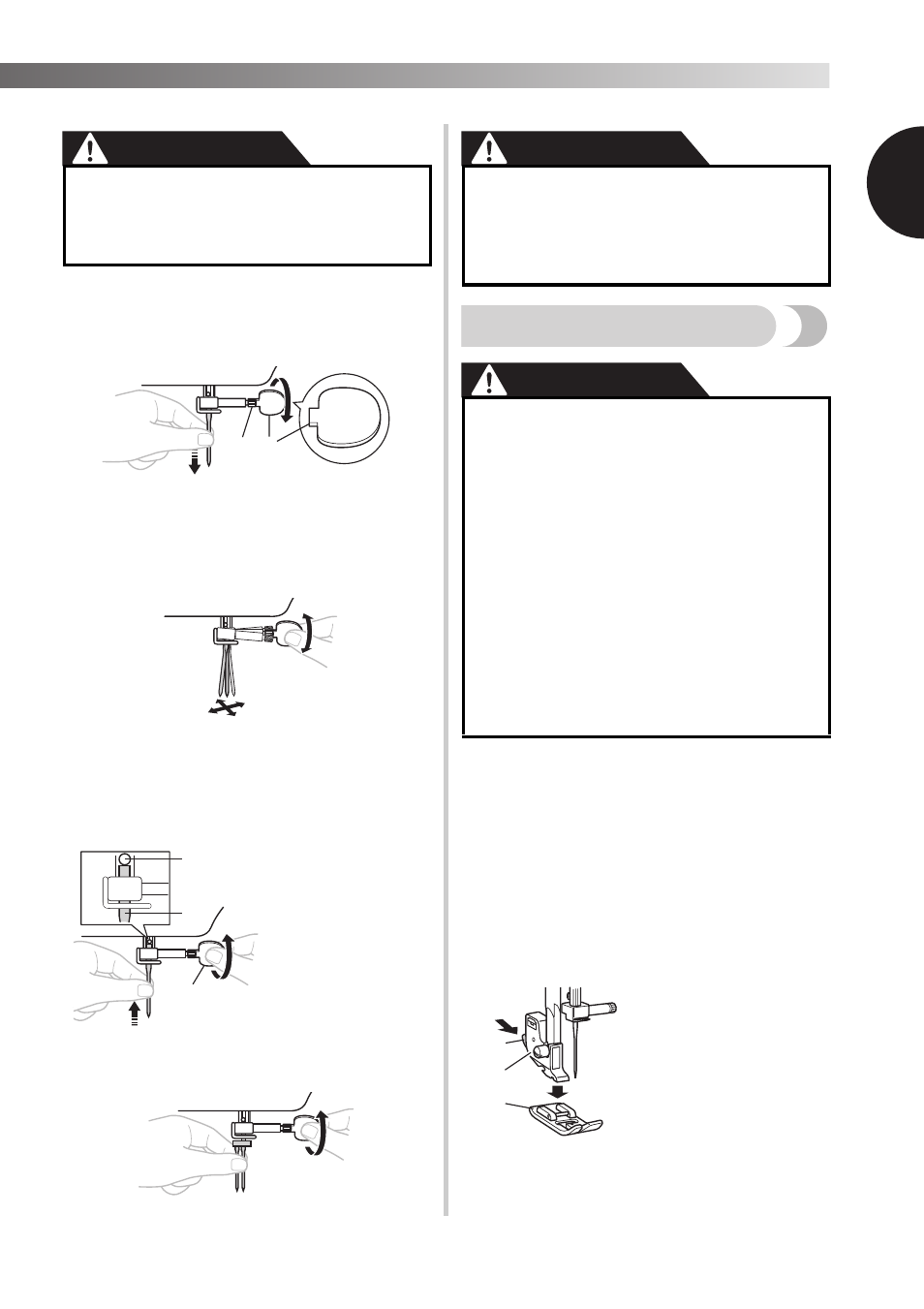

Придерживая иглу левой рукой,
овальной отверткой поверните винт
иглодержателя против часовой
стрелки и снимите иглу.
1 Используйте овальную отвертку
2 Винт иглодержателя
• Не прилагайте усилия при ослаблении
или затяжке винта иглодержателя, так
как это может привести к повреждению
некоторых деталей швейной машины.
5
Вставьте иглу плоской стороной к
задней части машины так, чтобы
она коснулась ограничителя. Затем
затяните винт иглодержателя
овальной отверткой.
Двойная игла устанавливается аналогично.
ОСТОРОЖНО!
Смена прижимной лапки
ОСТОРОЖНО!
Прижимную лапку необходимо менять в зависимости
от вида выполняемых швейных работ.
1
Выключите машину.
Поднимите рычаг прижимной лапки.
2
Поднимите иглу, повернув маховик
на себя (против часовой стрелки)
так, чтобы метка на маховике
оказалась сверху.
3
Нажмите черную кнопку на задней
стороне держателя прижимной
лапки и освободите лапку.
4
Положите на игольную пластину другую
прижимную лапку так, чтобы пластина
на лапке находилась под пазом ножки.
● Перед заменой иглы закройте
отверстие в игольной пластине тканью
или бумагой, чтобы игла не упала в
отверстие игольной пластины.
1 Используйте
овальную отвертку
2 Стопор иглы
3 Игла
2 1
2
3
1
● Вставьте иглу так, чтобы она коснулась
ограничителя, и надежно затяните винт
иглодержателя овальной отверткой; в
противном случае возможна поломка
иглы или машины.
● Перед заменой прижимной лапки
обязательно выключайте машину. Если
оставить питание включенным и
нажать на педаль, машина начнет
работать и может причинить травму.
● Используйте только прижимную
лапку, которая предназначена для
выбранной строчки. Если
использовать не ту лапку, игла
может ударить по прижимной
лапке и погнуться или сломаться,
что может привести к травме.
● Используйте только прижимные лапки,
предназначенные для этой машины.
Использование любой другой
прижимной лапки может привести к
несчастному случаю или к травме.
1 Черная кнопка
2 Держатель прижимной
лапки
3 Прижимная лапка
1
2
3
