Страница 9
9
•
Все расходомеры должны быть надлежащим образом заземлены во избежание опасности поражения персонала.
•
Заземляющий проводник не должен передавать никаких потенциалов помех, поэтому не заземляйте этим проводником
совместно какое-либо другое электрическое оборудование.
•
Функциональное заземление FE должно быть всегда подсоединено.
•
Ток возбуждения магнитного поля от преобразователя сигнала > 125 mA / 60 V:
проводник защитного заземления PE должен быть подключен к первичному преобразователю, схему заземления см.
ниже.
Электрическое питание > 50 V AC (переменного тока)
•
Заземление через проводник защитного заземления PE , объединенный с кабелем питания, см. также раздел “Схема
питания ” инструкциии по монтажу и эксплуатации преобразователя сигнала.
•
ИСКЛЮЧЕНИЕ: Не подключайте проводник защитного заземления PE в соединительной коробке, если, например,
прибор работает поблизости от электропечей, электролизных установок и т. п. и большая разность потенциалов возникает в
системе трубопровода. Функциональное заземление FE должно одновременно выполнять функцию защитного заземления
(совмещенное заземление). Обратитесь также к соответствующим национальным правилам, в которых могут содержаться
дополнительные требования к схемам заземления и защитного отключения.
Электрическое питание 24 V АС или DC (переменного или постоянного тока)
•
Должно быть обеспечено защитное гальваническое разделение (PELV) согласно
VDE 0100 / VDE 0106 или IEC 364 / IEC 536 или аналогичных национальных норм.
•
Проводник функционального заземления FE должен быть подключен по соображениям правильности измерений.
Металлические трубопроводы без футеровки
Заземление без заземляющих колец
Металлические трубопроводы с или без футеровки и
пластмассовые трубопроводы
Заземление с заземляющими кольцами
D1, D2, D3 Прокладки, в комплект поставки не входят, комплектуются заказчиком
Е Заземляющие кольца (опция)
F Фланцы расходомера
FE Функциональное заземление, сечение провода
≥4mm
2
Cu, в поставку не входит
PE Проводник защитного заземления, необходим, когда AQUAFLUX работает с
преобразователем сигнала, выдающим ток возбуждения поля > 125 mA / 60 V.
Сечение провода
≥4mm
2
Cu, в поставку не входит.
R Трубопровод
RF Фланцы трубопровода
V1, V2 Cоединительные провода, поставляются с расходомером
Y Соединительная коробка или преобразователь сигнала
7 Заземление
AQUAFLUX F преобразователи раздельной системы с соединительной коробкой
AQUAFLUX 010 K, 020 K, 080 K компакт-системы

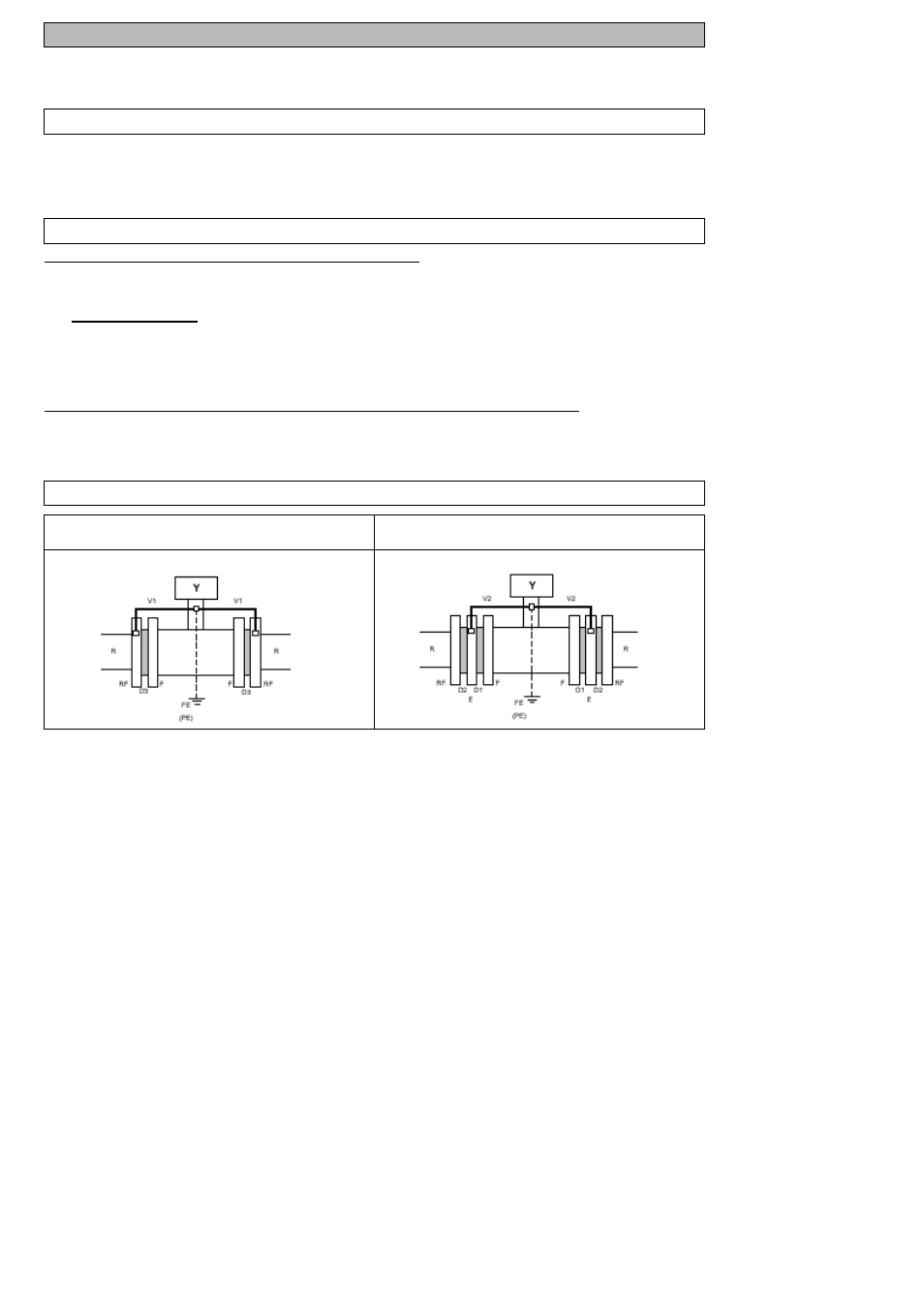

Схемы заземления
