Монтажные материалы не включены в комплект поставки, обеспечиваются заказчиком (шпильки, гайки, прокладки и
т. п.).
•
Фланцы трубопровода и рабочее давление: см. раздел 11 “Предельные значения рабочих параметров”.
•
Расстояние между фланцами трубопровода: см. монтажный размер “a” в разделе 10 “Габаритные размеры и вес”.
•
Положение фланцев

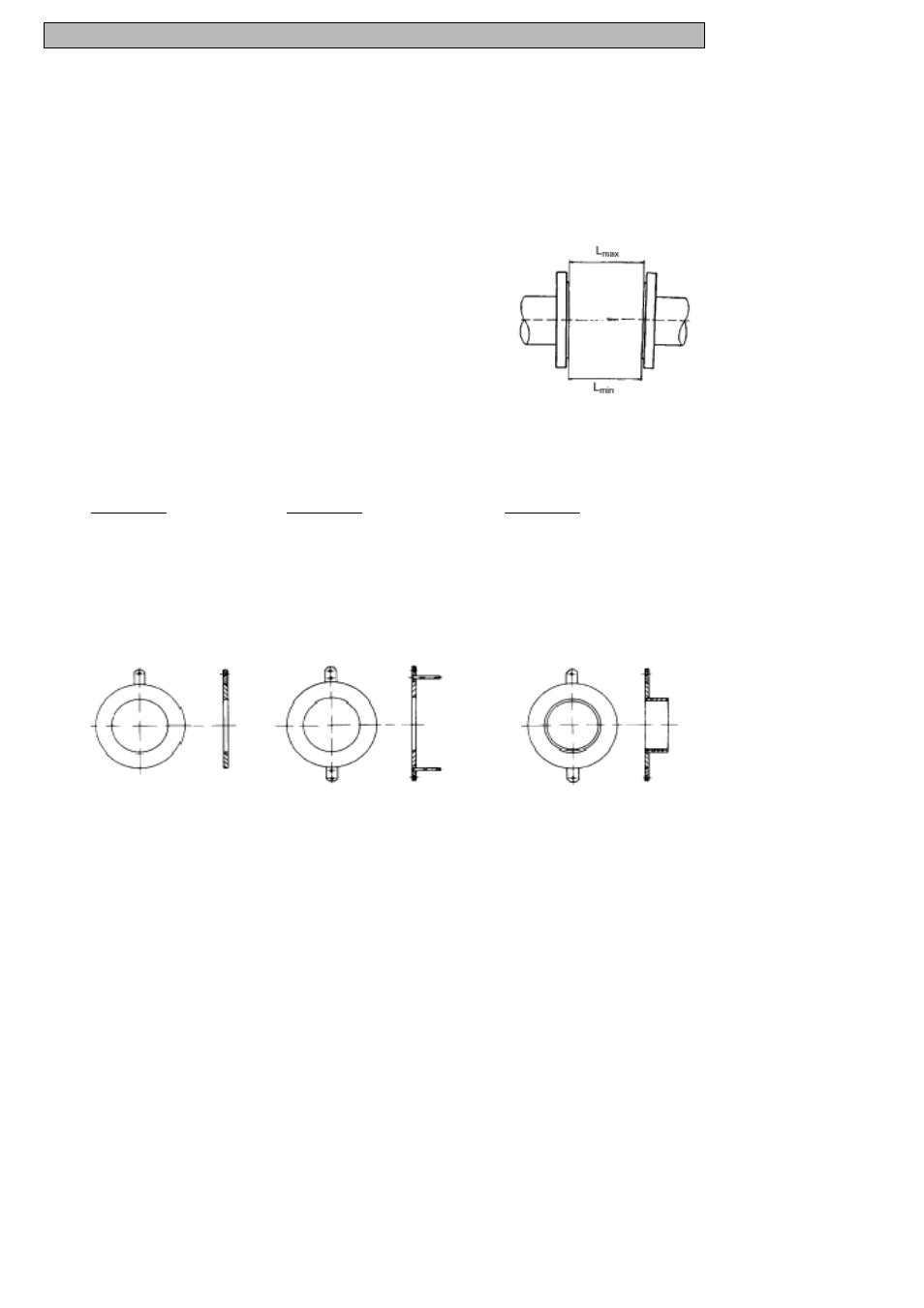

Установите расходомер соосно с трубопроводом. Уплотнительные поверхности фланцев
трубопровода должны быть параллельны друг другу, максимально допускаемое отклонение:
L
max
- L
min
≤ 0,.5 mm.
•
Футеровка из твердой резины
. Обратите внимание на таблицу предельных температур при
работе, хранении и транспортировке на стр. 4.
•
Футеровка из Teflon
- PTFE
Установите расходомер в самой низкой точке трубопровода,
чтобы избежать чрезмерного воздействия вакуума на прибор.
Не повредите, и уж тем более не удаляйте футеровку, которая
нанесена вокруг кромок фланцев.
•
Прокладки
Используйте подходящие для данного случая применения
прокладки, соответствующие материалу футеровки, в комплект поставки не входят, комплектуются заказчиком.
•
Заземляющие / защитные кольца (опция)
На трубопроводах из пластмассы и футерованных изнутри металлических трубопроводах заземляющие кольца должны
создавать электропроводную связь с жидкостью. Смотрите раздел 7 “Заземление”.
Кольцо №1
заземляющее
толщина 3 мм
Кольцо №2
заземляющее/защитное,
для расходомеров с
футеровкой из Teflon
PTFE, закреплено на
фланце, толщина 3 мм
Кольцо №3
заземляющее/защитное, с
цилиндрической шейкой, для
зашиты футеровки,особенно
входной кромки фланца,
толщина 3 мм.
Длина: 30 мм для
≤ DN 300
100 мм для
≥ DN 350
5 Монтаж на трубопроводе
