Электрические подключения
3
29
OPTIWAVE 5200 C/F
www.krohne.com
06/2013 - 4002876601 - AD ATEX OPTIWAVE 5200 R02 ru
3.7.3
Напряжение питания
Уровнемер с выходным сигналом 4...20 мА
Уровнемер с выходным сигналом PROFIBUS PA или FOUNDATION fieldbus
3.7.4
Электрические схемы
Минимальное напряжение на
выходной клемме [В пост.тока]
Максимальное напряжение на
выходной клемме [В пост.тока]
Клемма токового выхода
12
1
30
1
1 При токе на токовом выходе 22 мА
Минимальное напряжение на
выходной клемме [В пост.тока]
Максимальное напряжение на
выходной клемме [В пост.тока]
Клемма токового
выхода
Категория
защиты
9
32
FISCO
9
17,5
Уровнемер с выходным сигналом 4...20 мА пассивный - HART
P

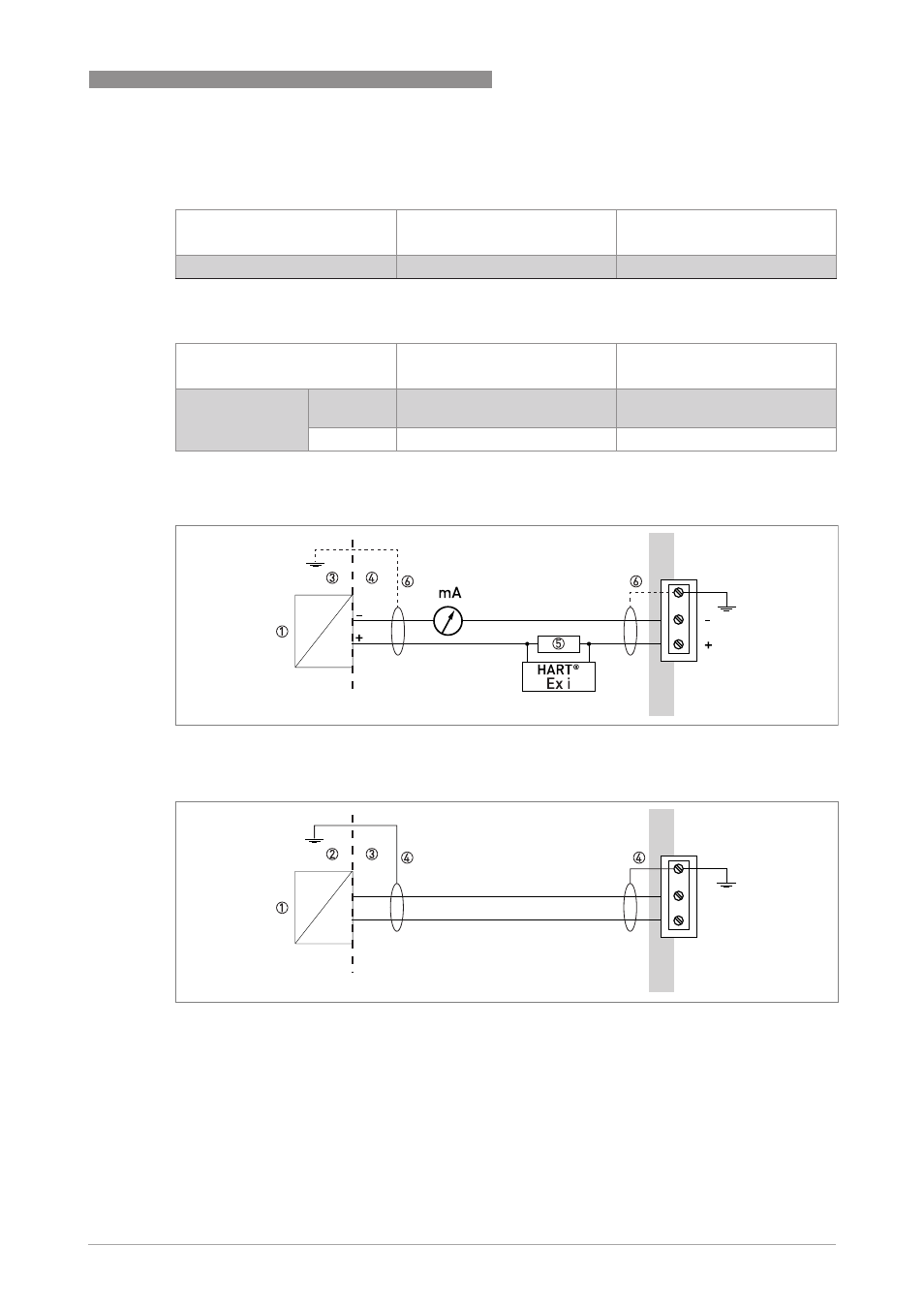

иcyнoк 3-12: Электрическая схема для оборудования с взрывозащитой вида Ex ic с выходным сигналом 4...20 мА пассивный -
HART
Уровнемер с выходным сигналом FOUNDATION™ fieldbus или PROFIBUS PA
P
иcyнoк 3-13: Электрическая схема для оборудования с взрывозащитой вида Ex ic с выходным сигналом FOUNDATION™ fieldbus
или PROFIBUS PA
1 Сертифицированный барьер с параметрами согласно категории защиты или источником питания FISCO
2 Невзрывоопасная зона
3 Взрывоопасная зона
4 Провод заземления - если электрический кабель экранирован (кабель в оплётке и т.п.). ПРИМЕЧАНИЕ: Экранированный
электрический кабель обязателен для выходных сигналов с наложенными промышленными протоколами.
