3
Электрические подключения
22
OPTIWAVE 5200 C/F
www.krohne.com
06/2013 - 4002876601 - AD ATEX OPTIWAVE 5200 R02 ru
3.3
Поперечное сечение проводников для соединительных клемм
Допустимые поперечные сечения проводников для соединительных клемм токового выхода и кабеля
связи составляют:
3.4
Система выравнивания потенциалов
Компактное исполнение
На нижней стороне корпуса конвертера сигналов находится клемма, которая может быть
использована в качестве проводника выравнивания потенциалов. Подключите прибор к системе
выравнивания потенциалов при его нахождении во взрывоопасной зоне.
Раздельное (Полевое) исполнение
На настенном креплении и на нижней стороне корпуса антенны находится клемма, которая может
быть использована в качестве проводника выравнивания потенциалов. Подключите прибор к
системе выравнивания потенциалов при его нахождении во взрывоопасной зоне.
Тип кабеля
Поперечное сечение проводников для соединительных клемм
[
мм²]
[AWG]
Жёсткий
4
11
Гибкий
2,5
13
P

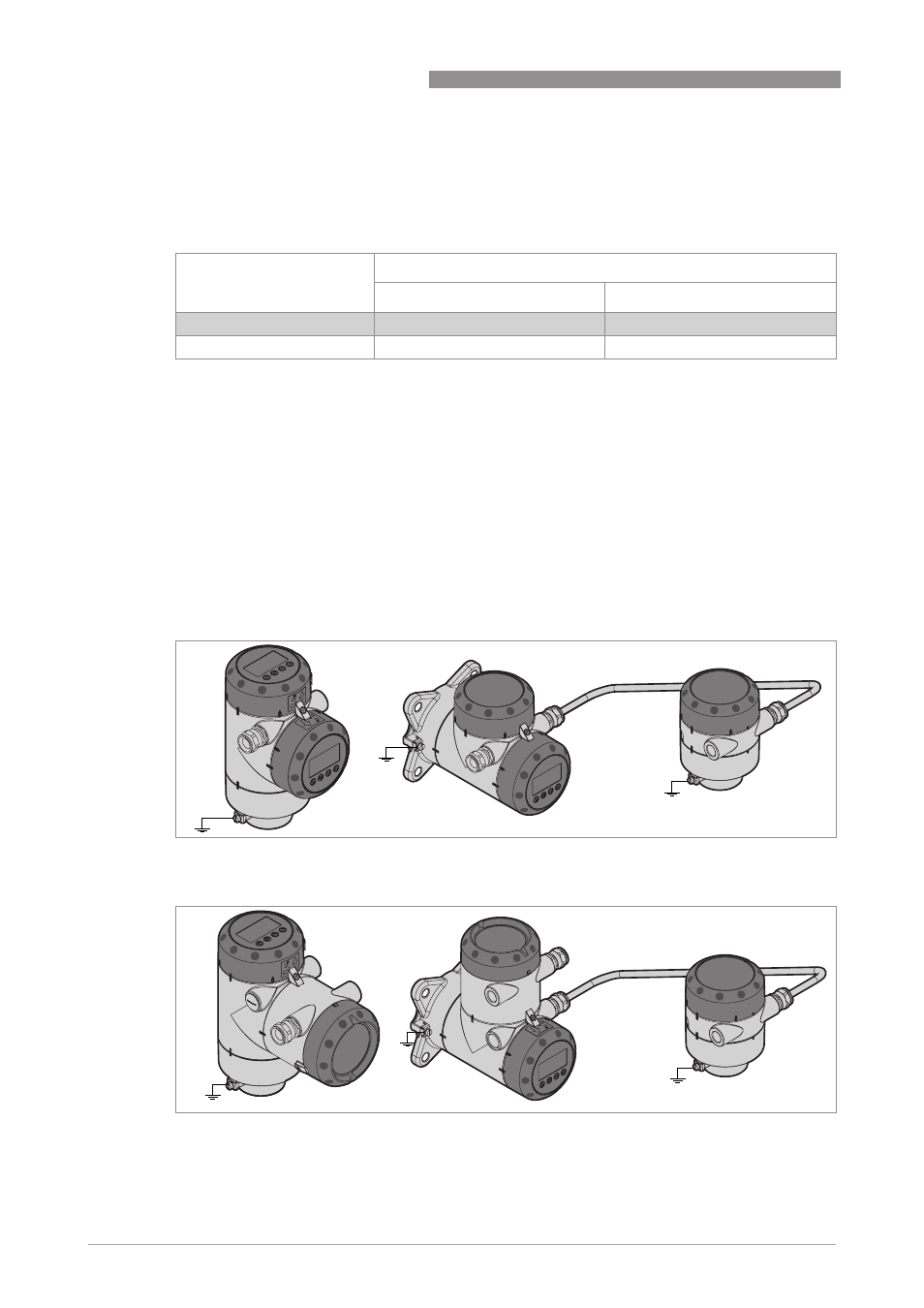

иcyнoк 3-3: Применения Ex i: Клеммы для системы выравнивания потенциалов
P
иcyнoк 3-4: Применения Ex d / Ex t: Клеммы для системы выравнивания потенциалов
