9. Источник питания
9.1 Функции, технические характеристики
На выбор предлагается 2 исполнения электропитания прибора:
Исполнение Напряжение U Допуск Диапазон
напряжения
Частота
Мощность
(номинальная) *
Максимальная
пульсация /
гармоники
24V DCAC
24VDC –
25%
+30%
18 – 31,2V
–
7.5 – 10 W
В пределах допуска
24 VAC
– 25%
+10%
18 – 26.4 V
45-66 Гц 10
VA
10%
115/230V AC
I15VAC
– 25%
+10%
85 – 127 V
45-66 Гц 12
VA
10%
230 V AC
– 25%
+10%
170 – 254 V 45-66 Гц 12
VA
10%
* Предел для взрывобезопасного исполнения 20W / 40 VA
9.2 Предохранители
Внутренние плавкие предохранители для питания прибора:
24 V DCAC*
T 1.25 A
115 V AC**
T 315 мА
230 V AC**
T 160 мА
*: Клеммы 1 и 2 обе защищены плавкими предохранителями.
**: Только соединение L (для системы TN) - защищенный плавкий предохранитель;
Дополнительно оба соединения N и L (для системы IT), смотри раздел 9.3.
Местоположение плавких предохранителей на плате и замена их смотри раздел 9.3.
В соответствии с действующими инструкциями, может быть необходимо, обеспечить дополнительную
защиту плавкого предохранителя при монтаже системы.
Рекомендуемый номинал предохранителя питающей линии:
24 V DCAC
минимально T 2 A
115 V AC
минимально T 0.5 A
230 V AC
минимально T 0.25 A
9.3 Переключение рабочего напряжения и замены плавких предохранителей
Всегда перед началом работы выключайте электропитание!
Взрывозащищённые системы:
Перед открытием
«взрывозащищенного корпуса»
(большой корпус преобразователя
сигнала) в опасной зоне, убедитесь,
что опасность взрыва полностью
отсутствует. Перед началом работы
выждите 10 минут!

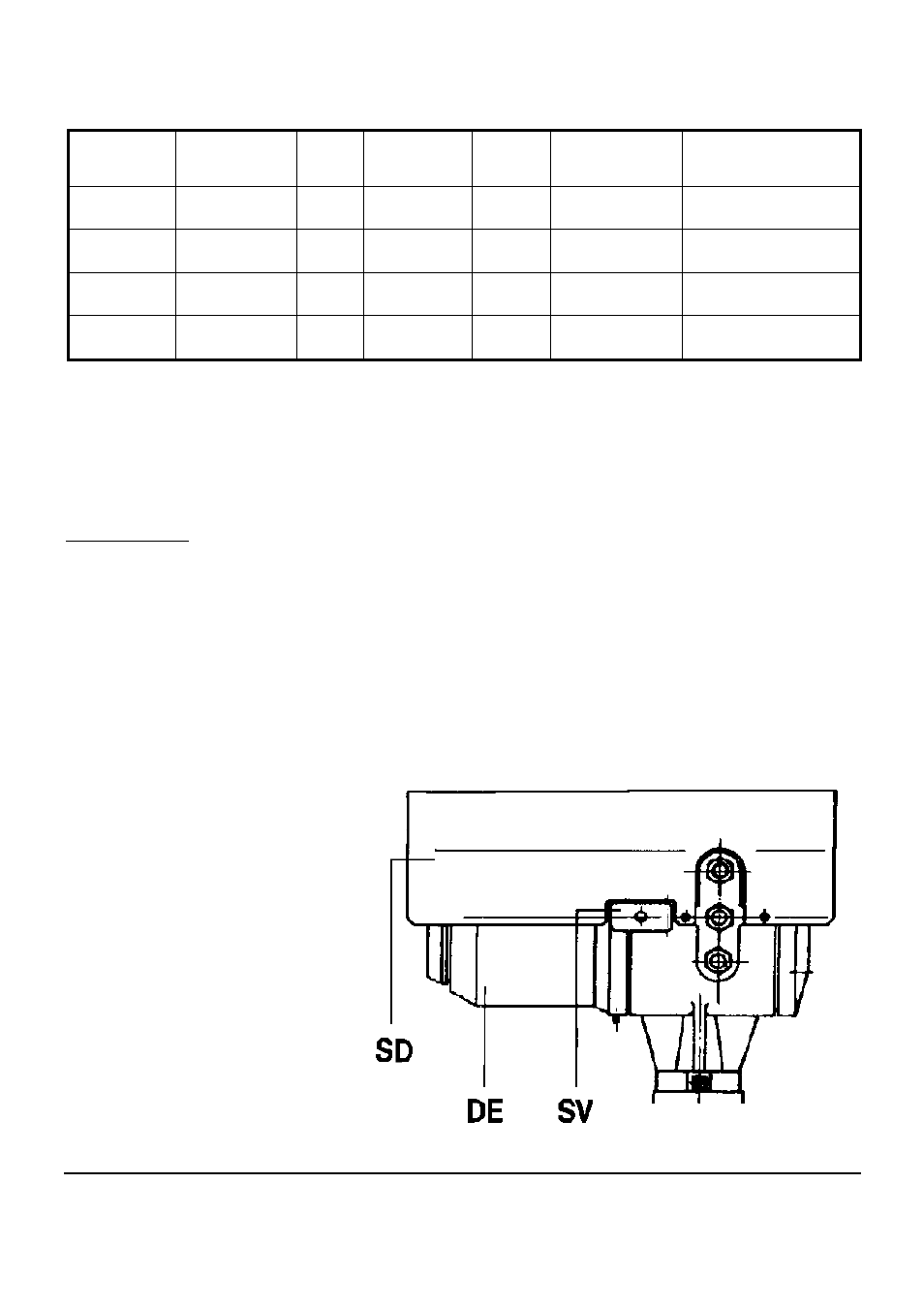

1. Отвинтите защитный экран SD,
если он установлен.
3. Снимите стопор SV используя ключ
(размером 4 мм).
4. Снимите корпус электронного
блока (взрывозащищенный
корпус).
