KROHNE BM 70 A/ P Инструкция по установке и эксплуатации Страница: 46
07/2000
Если используется изогнутый удлинитель, то
должна быть дополнительно введена
горизонтальная составляющая этого удлинителя (=
геометрическая длина трубы минус вертикальное
смещение). Пример (смотри рисунок выше):
Факт.3.1.5 = 300 мм.
8.6.5 Скважина (отборная труба)
Факт. 3.1.6 STILLWELL
Если прибор используется в отборных трубах или
скважине = YES/Да/, то здесь необходимо ввести
внутренний диаметр трубы в мм.
• NO:
работа без скважины (трубы)
• YES:
работа в скважине (трубе)
Если выбрано «YES/Да/», то для продолжения
нажмите
↵
и введите внутренний диаметр:
• Диапазон установки:
25 ... 200 мм
• Значение по умолчанию: 100
мм
Если диаметр больше 200 мм, введите
максимальное значение = 200 мм.
8.6.6 Дополнительное смещения дна
Факт. 3.1.7 REF. OFFSET
Произвольное значение для смещения добавляется
к измеренному расстоянию (положительное, если
точка выше фланца; отрицательное, если точка
ниже фланца): смотри пример 1 ниже. Смещение
действует на все значения измерения (местный
дисплей, токовый выход, переключатель выхода,
цифровая информация).
• Диапазон установки: – 10 м ... +10 м
• Значение по умолчанию: 0
Факт. 3.1.8 TB. OFFSET
К уровню измерения может быть добавлена
смещение дна ёмкости (положительное, если точка
измерения – ниже установленной высоты ёмкости;
отрицательное если – выше дна): смотри примеры 2
и 3. Смещение действует на все значения
измерения (местный дисплей, токовый выход,
переключатель выхода, цифровая информация).
• Диапазон установки: –99.99 м ... +99. 99 м
• Значение по умолчанию: 0

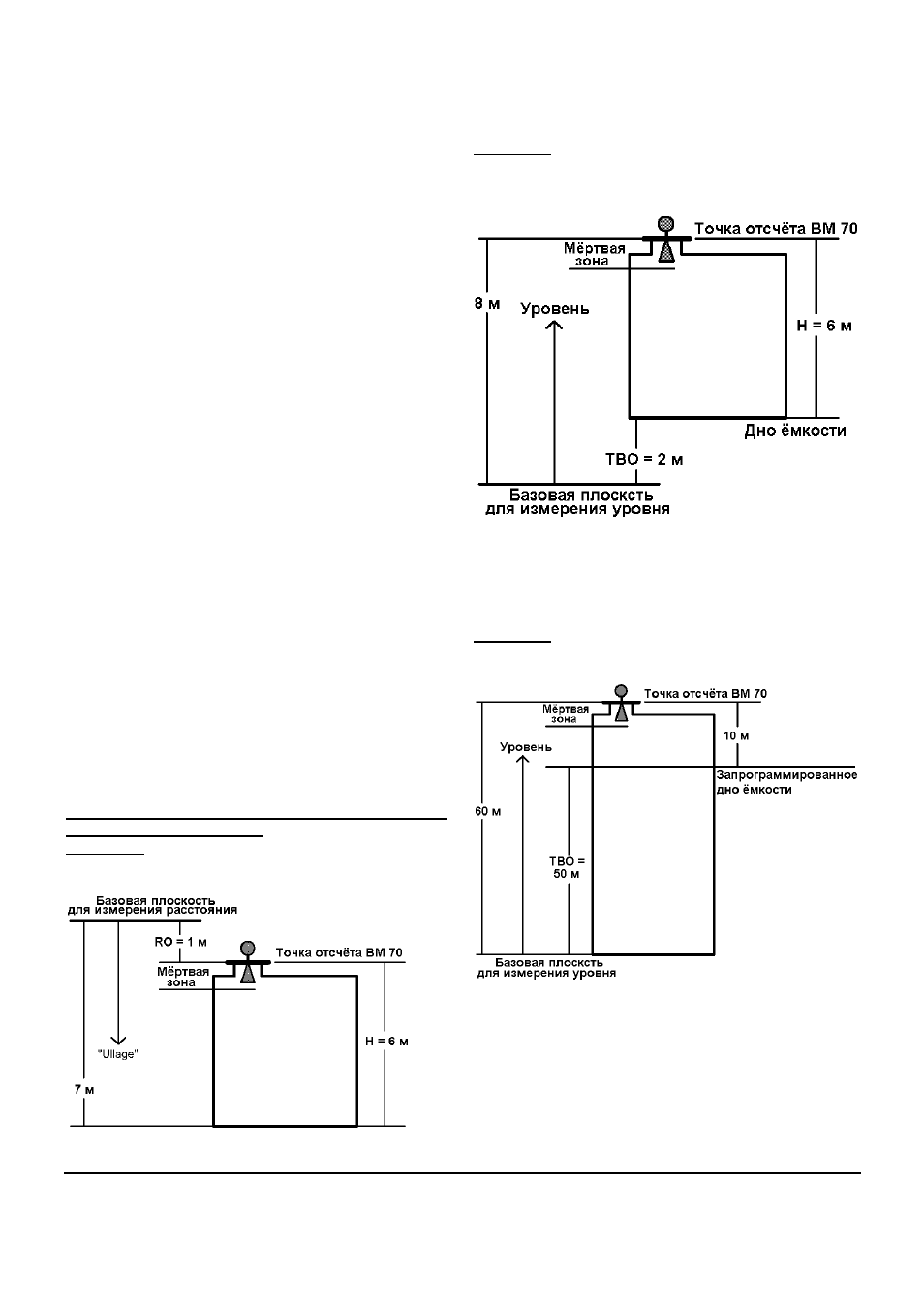

Примеры установки дополнительного смещения
и смещения дна ёмкости:
Пример 1: Точка измерения расстояния (не
хватает) отличается от позиции фланца (в примере
на 1м выше фланца). Высота ёмкости H = 6 м.
Введите следующие параметры:
Высота ёмкости = 6 м.
Дополнительное смещение = + 1 м.
Дополнительное смещение дна ёмкости = 0
Допустимый диапазон измерения:
Расстояние = от (1 м. + мёртвая зона) до 7 м.
Пример 2: Точка измерения уровня отличается от
запрограммированной позиции дна ёмкости (в
примере на 2 м ниже дна ёмкости). Допустимая
высота ёмкости H = 6 м.
Введите следующие параметры:
Высота ёмкости = 6 м
Дополнительное смещение дна ёмкости = + 2 м
Дополнительное смещение = 0
Допустимый диапазон измерения:
Уровень = от 2 м до (8 м – мёртвая зона).
Пример 3: Должна быть измерена только
определенная часть уровня в очень высокой
ёмкости (в примере для уровней 50м ... 60м).
Введите следующие параметры:
Высота ёмкости = 10 m
Дополнительное смещение дна ёмкости = + 50 m
Дополнительное смещение = 0
Допустимый диапазон измерения:
Уровень = от 50 м до (60 м – мёртвая зона).
