Инструкция по эксплуатации KROHNE OPTIFLEX 1300C RU
Страница 69
Руководство по монтажу и эксплуатации
69
5.3.4.
Уменьшение длины сенсора
Функция изменения длины сенсора (функция C.1.6.0)
При необходимости уменьшить максимальный диапазон измерения прибора можно уменьшить длину
сенсора. После этого в необходимо ввести новое значение длины сенсора в данную функцию.
Процедура уменьшения длины для стержневых и коаксиальных типов сенсоров
1.
Обрежьте стержень сенсора до требуемой длины.
2.
Измените длину сенсора в режиме программирования. Этот раздел может быть найден по
следующей ссылке:
3.
Расширенная настройка > Настройка > Изменение длины сенсора (Advanced Setup >
Installation > Probe Length Modif.).
Процедура уменьшения длины для тросовых типов сенсоров
(
Не подходит для тросовых сенсоров Ø8 мм с грузом Ø12 x 100 мм, закрепленных методом обжатия).
1.
Снимите груз, открутив винт(ы) М6, крепящие груз на тросе. Для этого необходим шестигранный
ключ на 3 мм
2.
Обрежьте сенсор до требуемой длины. Обратите внимание на качество используемого
инструмента, чтобы избежать “распушения” конца троса.
3.
Вставьте груз на место и зажмите крепящие винты.
4.
Измените длину сенсора в режиме программирования, так как описано выше.

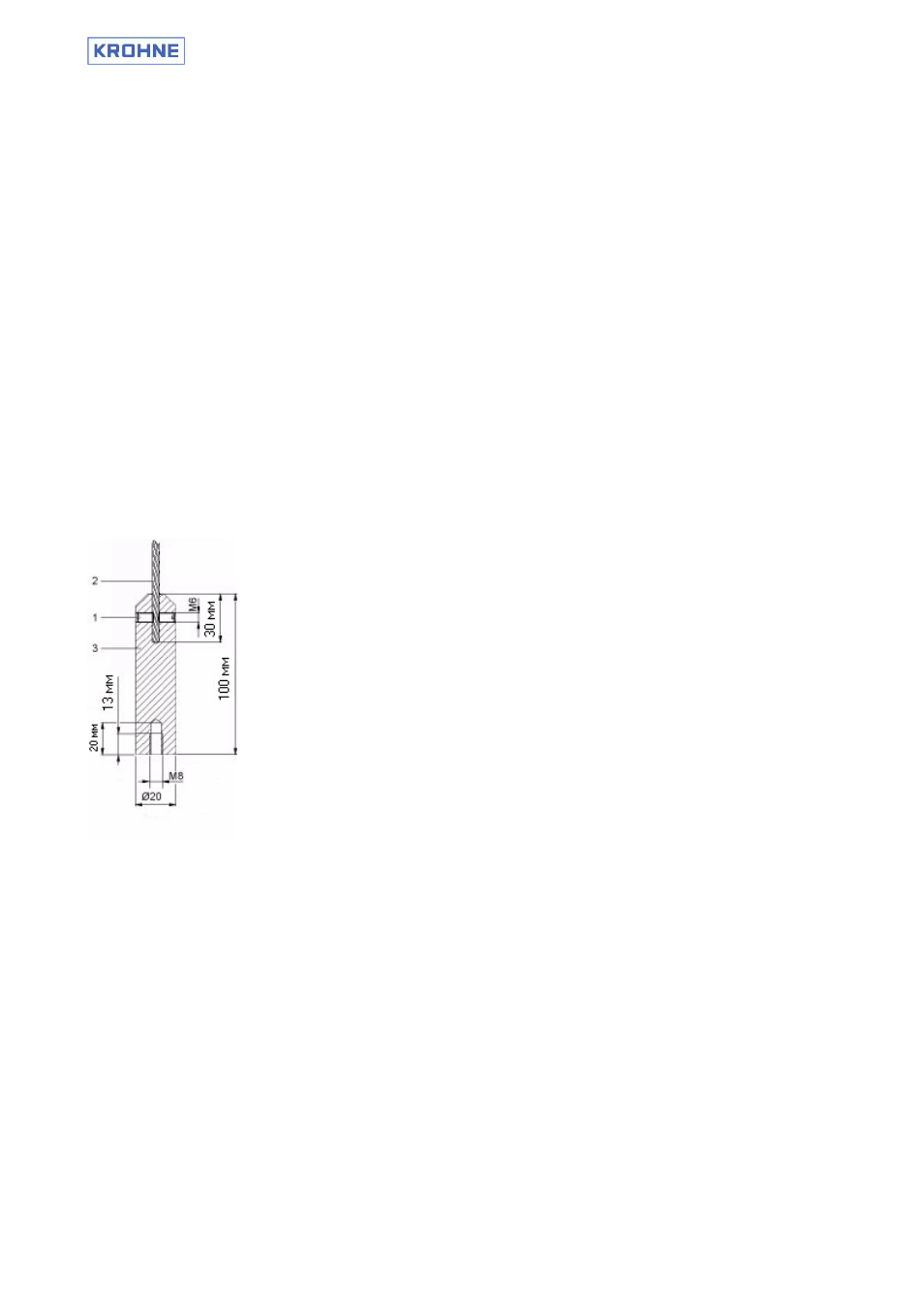

Пример уменьшения длины для однотросового сенсора:
1 –
крепящие винты М6 под шестигранный ключ на 3 мм
2 –
тросовый сенсор Ø4
3 –
груз Ø20 x 100 мм
