Руководство по монтажу и эксплуатации
32
3.1.2.
Электрический монтаж прибора

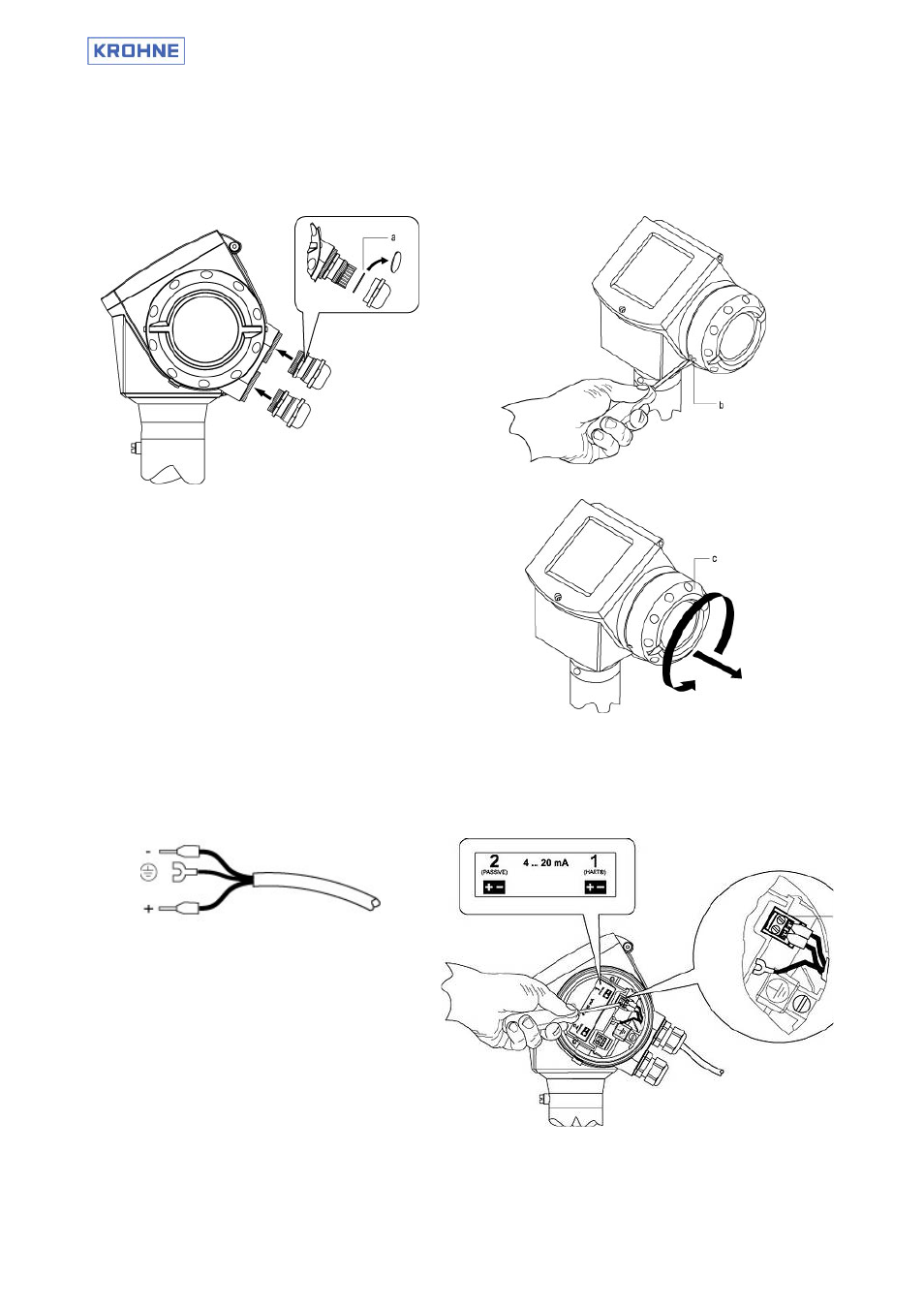

1.
Вверните кабельный ввод. Открутите
верхнюю крышку и извлеките заглушку (a).
2.
Открутите винт M4 с помощью шестигранного
ключа на 3 мм и снимите ограничитель (b) поворота
крышки клеммного блока. Снимите крышку
клеммного блока (c).
3.
Подготовьте кабель и присоедините его в
соответствии с региональными нормами и
правилами. Вставьте кабель в кабельный
ввод.
4.
Подключите провода источника питания /токового
выхода 1 к клеммам терминального блока 1 (d) в
соответствии со схемой, расположенной ниже.
Соблюдайте полярность соединений. Зажмите
винты клемм.
