Инструкция по эксплуатации KROHNE OPTIMASS with MFC 300 RU
Страница 87
87
I
a
I
p
Токовый выход, активный или пассивный
P
a
P
p
Частотно - импульсный выход, активный или пассивный
P
N
Частотно - импульсный выход, пассивный согласно
NAMUR EN 60947-5-6
S
a
S
p
Выход состояния / предельный выключатель, активный или пассивный
S
N
Выход состояния / предельный выключатель, пассивный согласно
NAMUR EN 60947-5-6
C
a
C
p
Дискретный вход активный или пассивный
C
N
Дискретный вход активный согласно
NAMUR EN 60947-5-6
:
Контроль разомкнутой или замкнутой цепи, в соответствии с EN 60947-5-6 (NAMUR), может осуществляться
только при помощи специальных устройств, поддерживающихработу по данному стандарту. Вследствие
примененного принципа измерения, в электронном конвертере происходит только контроль состояния входа
управления C
N
.

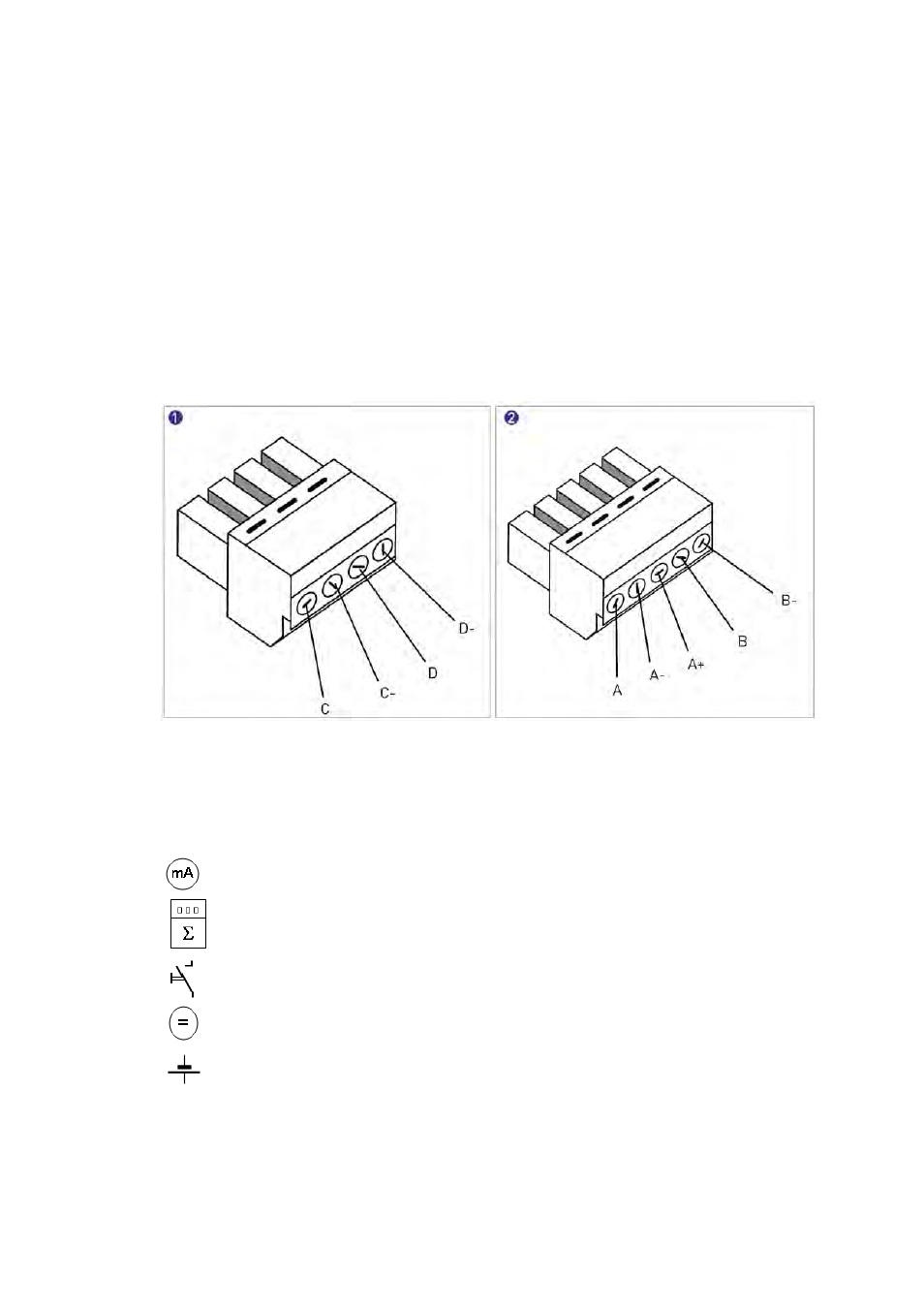

9.9.1
Расключение разъемов для MFC 300 W
4-
контактный разъем
5-
контактный разъем
9.9.2
Схемы подключения для базовой комбинации входов / выходов
Миллиамперметр
0 … 20 mA
или 4 … 20 mA и другие
Счетчик
электронный (EC) или
электромеханический (EMC)
Кнопка, Н/O контакт или подобное устройство
Источник питания постоянноготока (U
ext
dc)
внешний источник питания, полярность при подключении не имеет значения
Источник питания постоянноготока (U
ext
dc)
внешний источник питания; полярность при подключении указана на схемах подключения.
+
