Инструкция по эксплуатации KROHNE OPTIMASS with MFC 300 RU
Страница 78
78

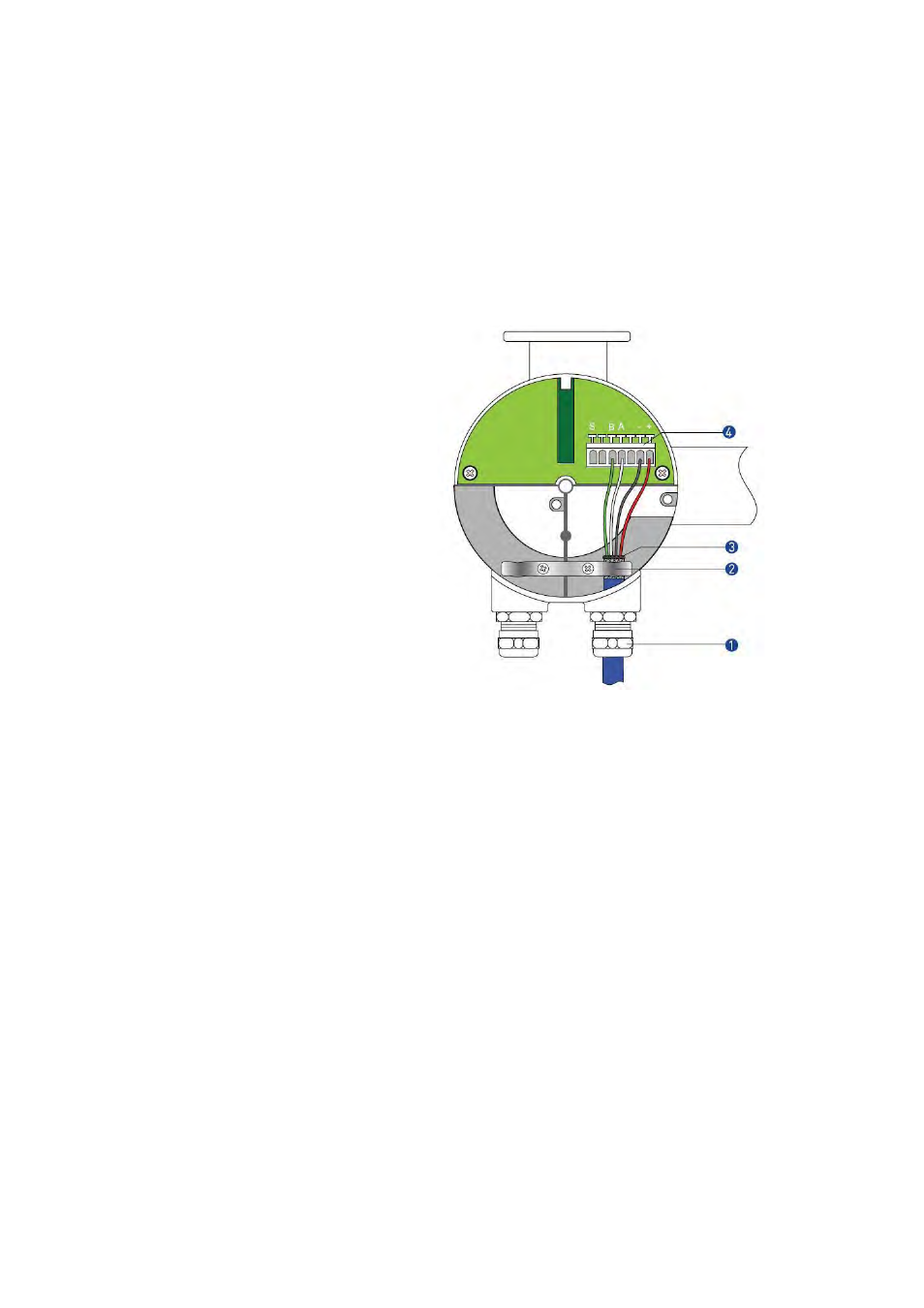

Соединительная коробка со стороны конвертора сигналов (в зависимости от типа корпуса)
9.6.1 MFC 300 F
1.
Отверните фиксирующий винт, расположенный на крышке соединительной коробки
2.
Отверните два винта, удерживающих держатель кабеля и снимите его
3.
Снимите примерно 50 mm наружной оболочки сигнального кабеля
4.
Проведите заделку кабеля так, чтобы экран имел надежный контакт с «землей» при установке
держателя кабеля на место.
5.
Установите держатель кабеля на место и зафиксируйте его.
6.
Подсоедините четыре жилы кабеля согласно маркировке.
Примечание: чтобы подключить провод к подпружиненному контакту, необходимо нажать на белое уш-
ко, расположенное над клеммой, вставить провод и отпустить ушко.
Кабельный ввод
Держатель кабеля / «земля»
Фольгированный экран
Клеммник
9.6.2 MFC 300 W
1.
Поверните блокировочный винт на лицевой панели и откройте крышку коммутационногоотсека.
2.
Откройте крышку отсека с надписью «Sensor»
3.
Снимите крышку кабельного ввода и отключите разъем в отсеке «Sensor»
4.
Протяните сигнальный кабель через кабельный ввод
5.
Снимите примерно 50 mm наружной оболочки сигнального кабеля
6.
Подключите провода к соответствующимклеммам разъема: А, В, +, -, S, как показано на рисунке
ниже
7.
Установите разъем с подключенным кабелем от первичного преобразователя на место
