3
Монтаж
24
OPTIFLEX 1100 C
www.krohne.com
01/2013 - 4002015401 - HB OPTIFLEX 1100 R01 ru
• Измерьте длину сенсора.
i
Убедитесь, что в длину сенсора включена длина груза (m) минус кусок троса внутри него (n).
• Отметьте длину сенсора, необходимую для вашего применения, прямо на тросе.
• Укоротите трос.
Подгонка длины сенсора под высоту емкости

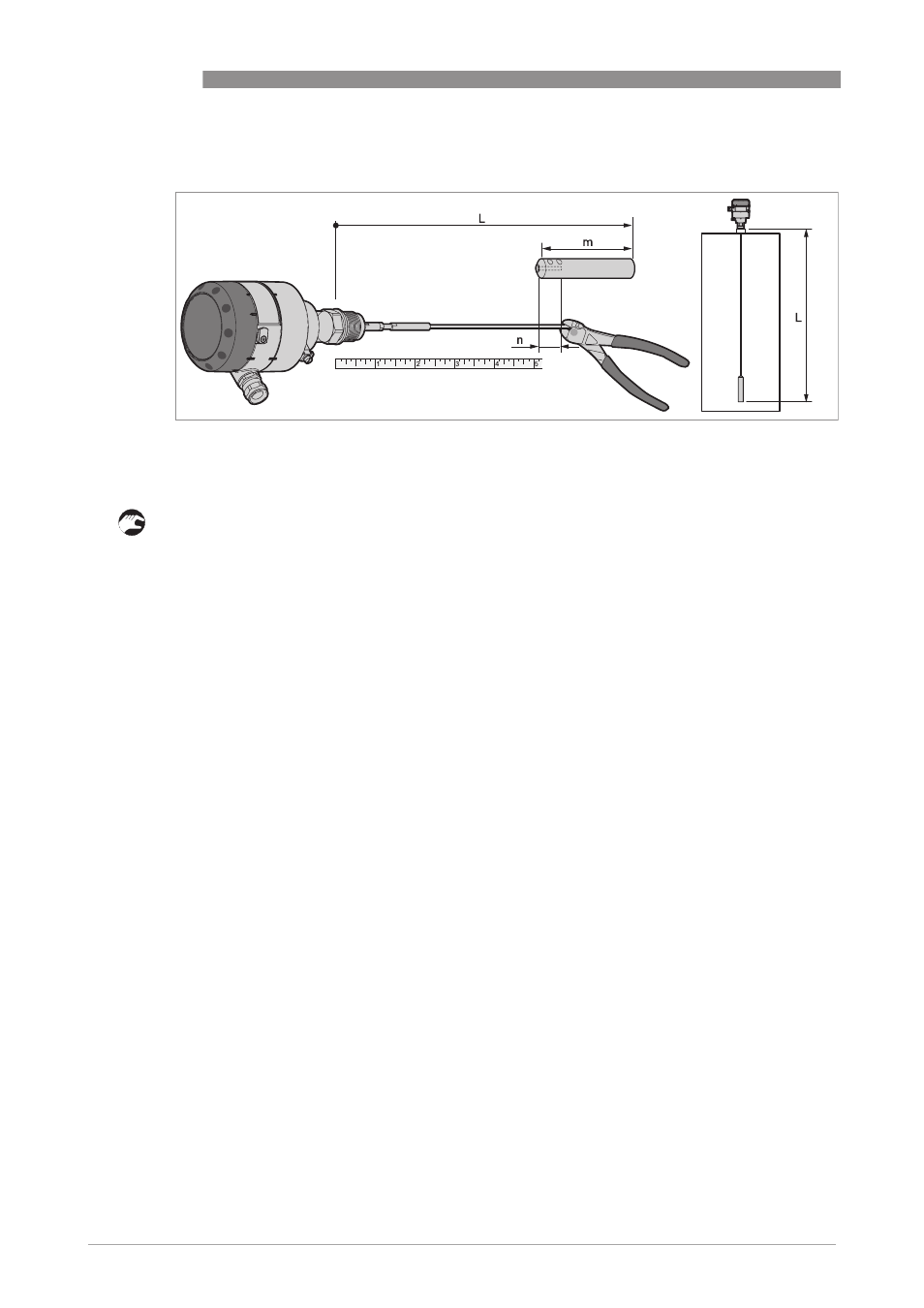

Pиcyнoк 3-21: Как собрать
∅4 мм / 0,15¨ однотросовый сенсор: часть 2
L = длина сенсора (от конца резьбы до конца груза)
m = длина груза= 100 мм / 4¨
n = длина вставленного троса = 36 мм / 1,4¨
