3.1.2 Транспортировка и переноска
3.1.3 Как собрать однотросовый сенсор
• Измерьте длину сенсора.
i
Убедитесь, что в длину сенсора включена длина груза (m) минус кусок троса внутри него (n).
• Отметьте длину сенсора, необходимую для вашего применения, прямо на тросе.
• Укоротите трос.

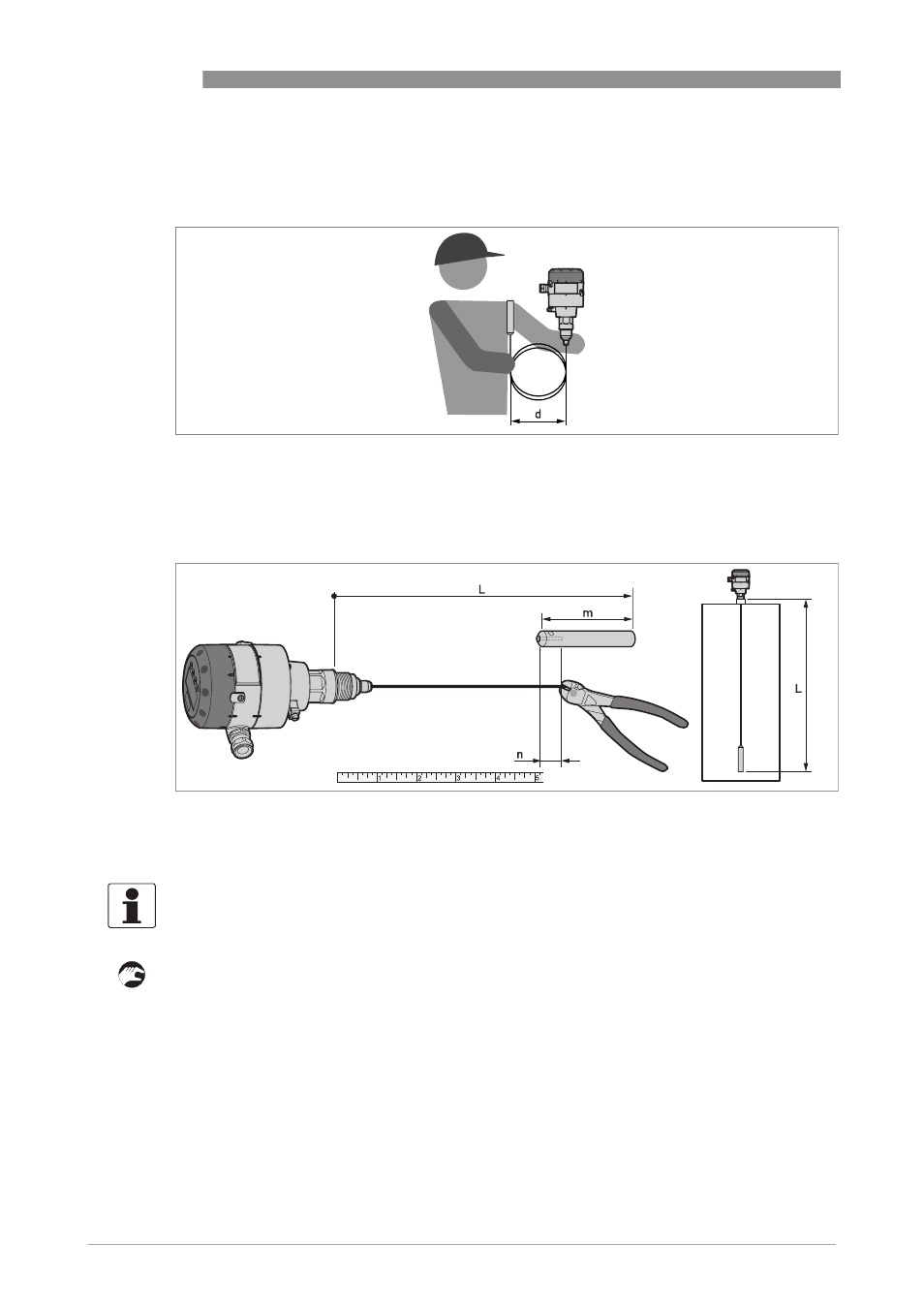

Pиcyнoк 3-2: Как удерживать прибор
d > 100 мм / 4¨
Подгонка длины сенсора под высоту емкости
Pиcyнoк 3-3: Как собрать
∅2 мм / 0,08¨ однотросовый сенсор: часть 1
L = длина сенсора (от конца резьбы до конца груза)
m = длина груза= 100 мм / 4¨
n = длина вставленного троса = 15 мм / 0,6¨
Информация!
На однотросовом сенсоре измерения производятся между верхней частью груза и окончанием
резьбы на технологическом присоединении.
