Принцип измерения
Если в магнитном поле перемещается в электрический проводник, то этим полем создаётся в проводнике
напряжение U. В данном случае DWM, электропроводная жидкость в трубопроводе является электрическим

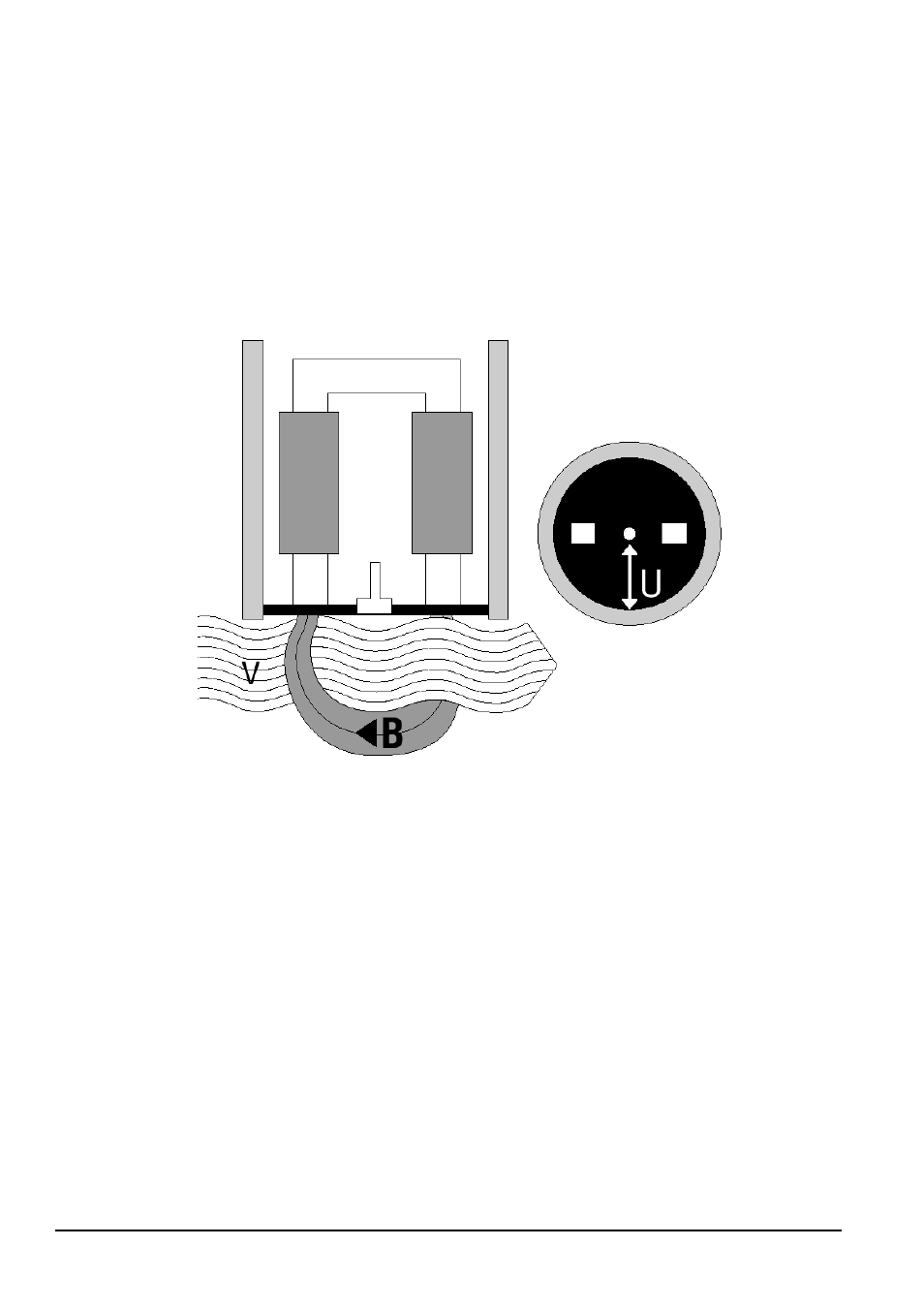

проводником. На рисунке ниже показано, что DWM создает магнитное поле B, перпендикулярно направлению
потока жидкости. Создаваемое прохождением через магнитное поле электропроводной жидкости напряжение
U непосредственно пропорционально локальной скорости потока v.
U = k x B x v x D
k - Постоянная прибора
B - Сила магнитного поля
v - Скорость потока
D - Расстояние между электродами
Напряжение U снимается с нейтрального и заземляющего электрода.
DWM 1000 Реле потока - Напряжение U преобразовано в релейный сигнал с заданной уставкой скорости
потока.
DWM Расходомер 2000 - Напряжение U преобразовано в выходной токовый сигнал 4-20 мА
пропорциональный расходу жидкости.
