Электрические подсоединения и Установки
DWM 21000 Расходомер (токовый выход)
Установки выполняются в следующей последовательности:
Откройте электронный блок.
Установите 100% шкалы расхода
Произведите все необходимые электрические соединения и заземление (должно быть < 10 Омов).
Установите ноль.
Расположение электронного блока
Откройте корпус прибора, для этого отвинтите два винта крепления (14) (только на два оборота) без их
удаления. Установите прибор согласно направлению потока в трубе. Зафиксируйте блок, затянув оба винта.

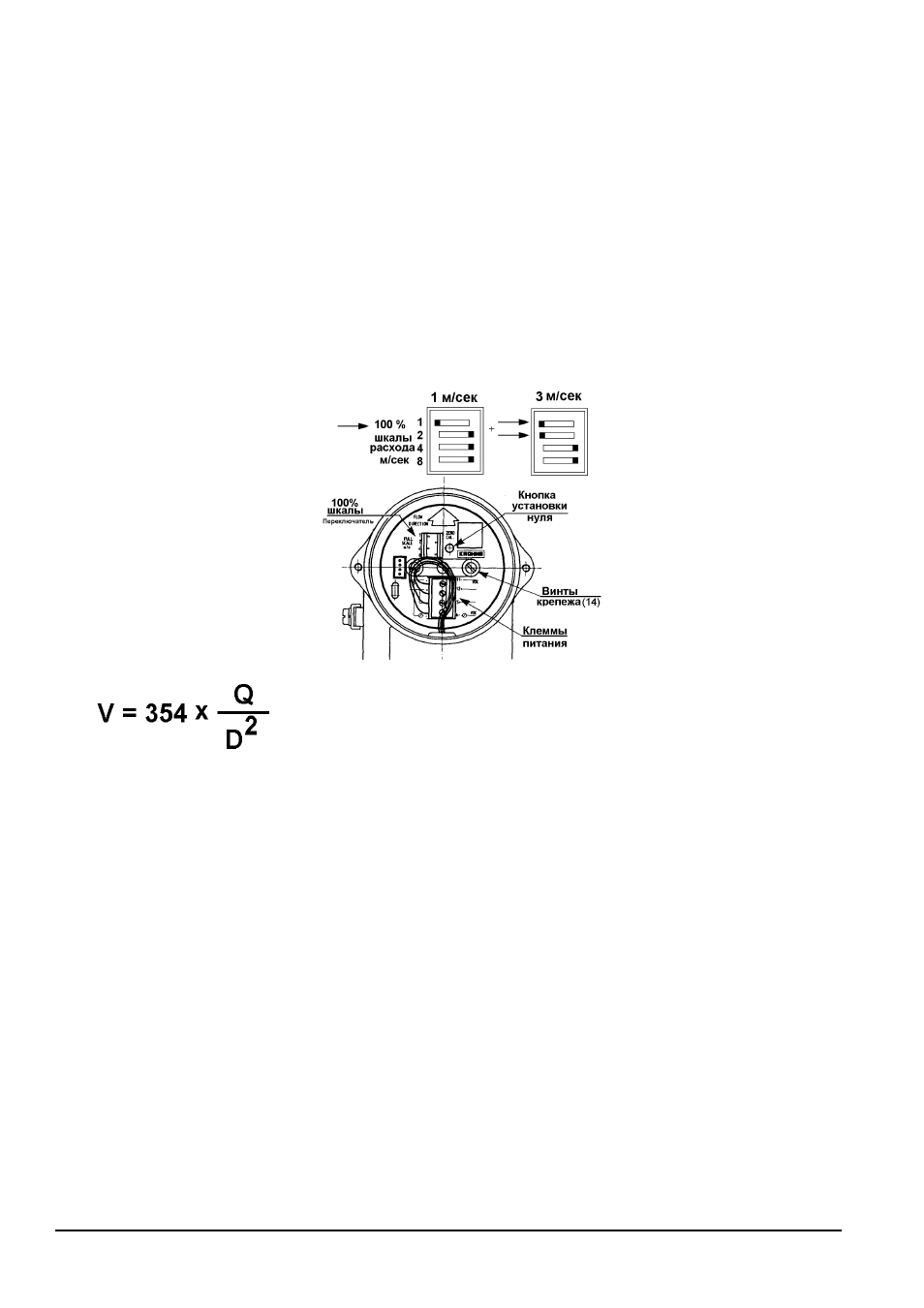

Установка диапазона измерения
Установка диапазона измерения должна быть выполнена до включения DWM2000! Весь диапазон измерения
- от 1 до 8 м/сек, устанавливается посредством переключателей со значениями 1, 2, 4 и 8. Устанавливаемое
значение шкалы - сумма активизированных переключателей. Переключатель будет активизирован если он
находится в положении указывающей на его значение. Если значение 100% шкалы установлено неправильно
(то есть > 8 м/сек), то устройство будет находиться в режиме сигнализации (выходной ток < 3 мА).
Замечание по расчёту объёмного расхода:
Q
V = м/сек
Q = м
3
/час
D = внутренний диаметр трубы в мм
