4.5 Заземление первичного преобразователя
• Первичный преобразователь должен быть правильно заземлен.
• Кабель заземления не должен транслировать сигналы помех.
• Не используйте кабель заземления для одновременного подключения нескольких устройств.
• Первичные преобразователи подключаются к клемме заземления с помощью проводника
функционального заземления FE.
• В опасных зонах заземление одновременно используется в качестве эквипотенциального
соединения. Дополнительные указания по выполнению заземления приводятся в отдельной
документации, которая поставляется только в комплекте с оборудованием взрывозащищенного
исполнения.
Исполнение для монтажа в стойку 19"

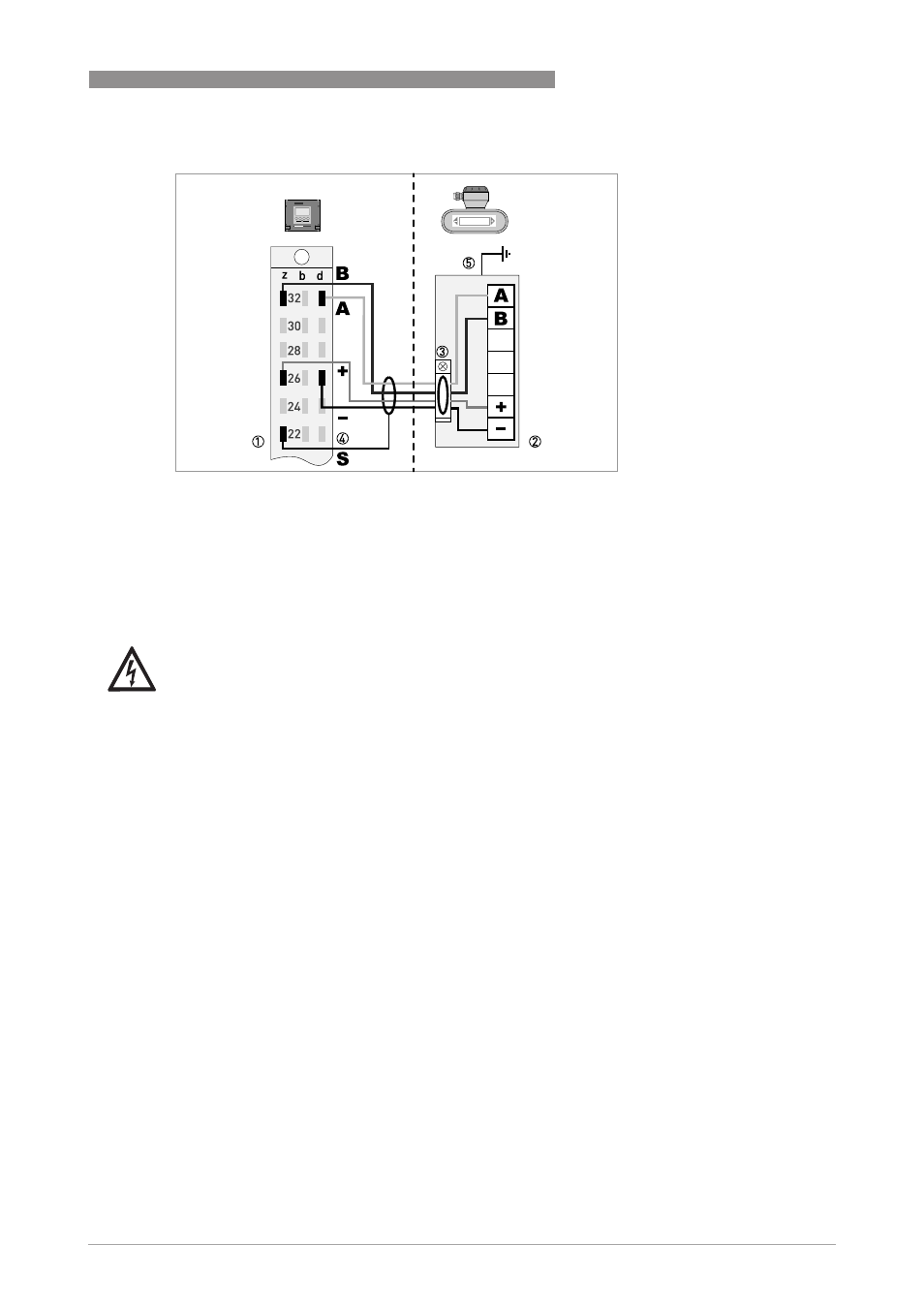

Pиcyнoк 4-7: Схема подключения для разнесенных версий, корпус для монтажа в стойку 19"
1 Клеммный отсек конвертора сигналов
2 Клеммный отсек для первичного преобразователя
3 Подключите экран к клемме с пружинным зажимом
4 Подключите экран к клемме S
(Экран может быть подключен к контактам 22z, 22d, 24z или 24d)
5 Клемма функционального заземления
Опасность!
Между первичным преобразователем и корпусом или клеммой защитного заземления конвертора
сигналов не должно быть разности потенциалов!
