9
Описание интерфейса HART
154
MFC 300
www.krohne.com
09/2012 - 4002286201 - MA MFC 300 R03 ru

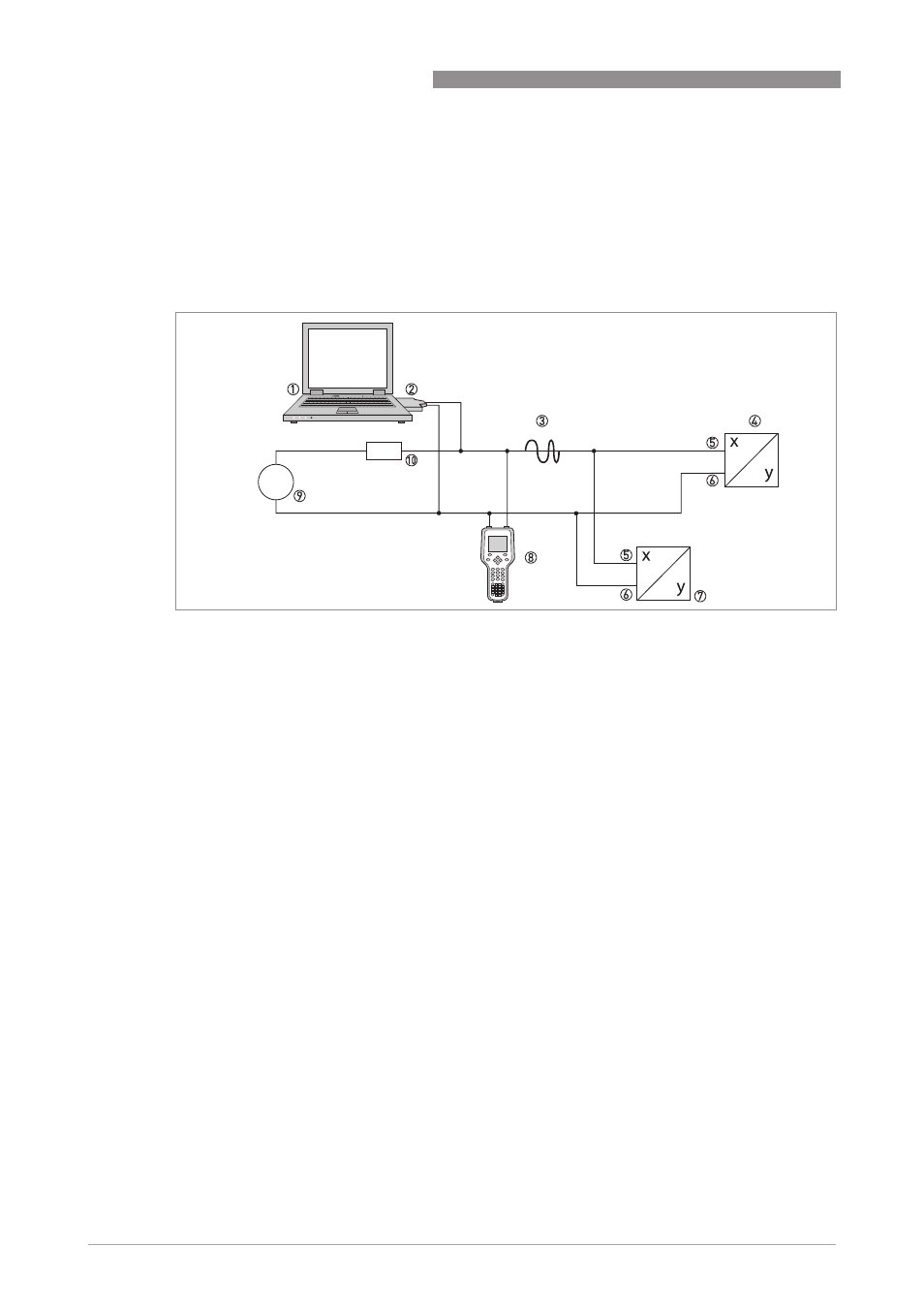

9.3.2 Многоточечное соединение (2-х проводное подключение)
В случае многоточечного соединения допускается параллельное подключение до 15 устройств
(данный электронный конвертор и другие устройства HART
®
).
Токовые выходы всех устройств должны быть пассивными!
1 Основное главное устройство
2 Модем HART
®
3 Сигнал HART
®
4 Другие устройства HART
®
или данный электронный конвертор (также см. 7)
5 Клеммы A (C) электронного конвертора
6 Клеммы A- (C-) электронного конвертора
7 Электронный конвертор с адресом > 0 и пассивным токовым выходом, подключение до 15 (подчиненных) устройств
8 Вторичное главное устройство
9 Источник питания
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
