Технические характеристики
7
35
DK46 - DK800
www.krohne.com
10/2013 - 4003152501 - MA DK46-800R03 ru
7.5
Регуляторы перепада давления
Регуляторы перепада давления используются для того, чтобы обеспечить постоянный расход в
случае колебаний входного и выходного давления. Для работы регуляторов требуется минимальное
давление (см. характеристики регулятора).
Регулятор перепада давления не является эквивалентом редукционного клапана.
1 Регуляторы давления на входе, тип RE, NRE
Регуляторы поддерживают постоянную величину расхода при изменяющемся давлении на входе и
постоянным давлением на выходе.
2 Регулятор выходного давления, тип RA, NRA
Регуляторы поддерживают постоянную величину расхода с постоянным давлением на входе и
изменяющимся давлением на выходе. Для работы регулятора выходного давления должен
существовать перепад давлений между входным и выходным давлением. Давление на входе p1
должно всегда превышать давление на выходе p2.
Характеристики регулятора
Пример - регулятор давления на
входе RE-1000:
Текущая величина расхода:
1000
л/ч воздуха
Постоянное давление на
выходе p2:
1,013
бар абс.
Когда переменное давление на входе превышает значение 0,5 бар, значение расхода в устройстве
остается постоянным.
Пример - регулятор давления на
выходе NRA 800
Текущая величина расхода:
800
л/ч воздуха
Постоянное давление на входе: 6 бар
Расход через расходомер остается постоянным при изменении выходного давления в диапазоне от
0
до 5,5 бар.

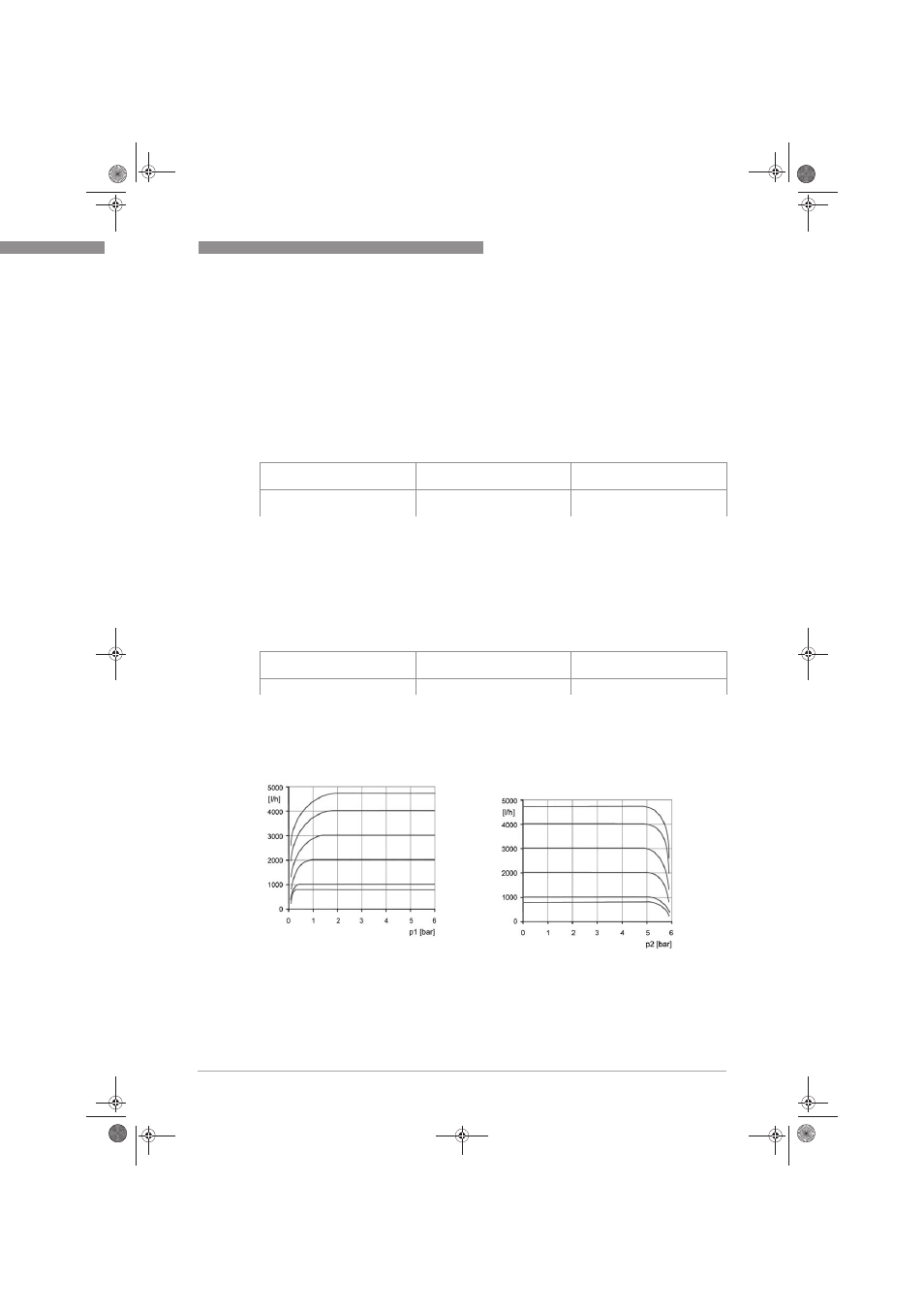

1 Регуляторы давления по входу, тип RE и NRE 2 Регуляторы давления по выходу, тип RA и
NRA
