4
Электрический монтаж
18
DK46 - DK800
www.krohne.com
10/2013 - 4003152501 - MA DK46-800R03 ru
4.4

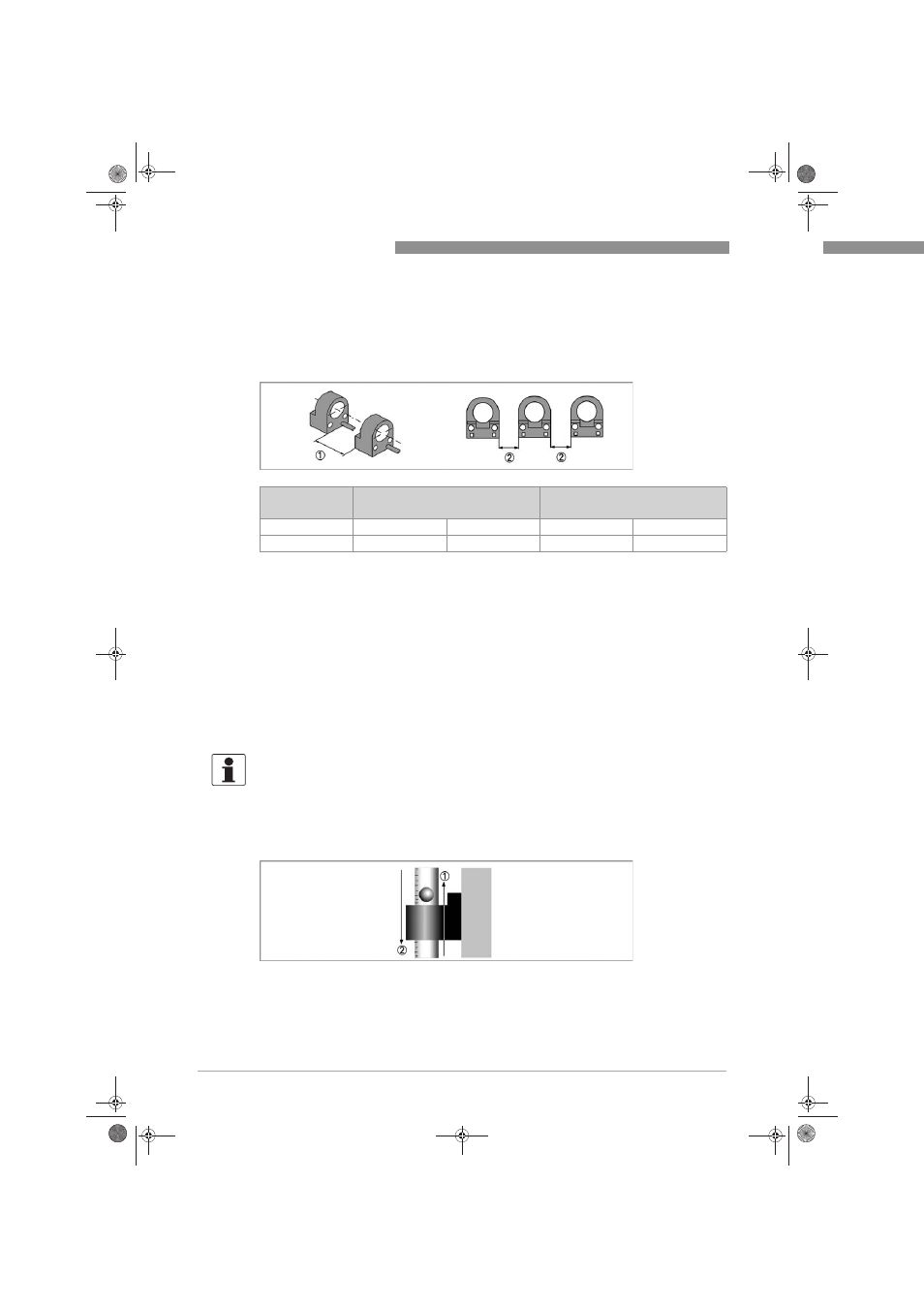

Минимальный зазор между двумя предельными выключателями
Если в одном приборе используются два предельных выключателя, а также если два расходомера с
предельными выключателями располагаются в непосредственной близости друг к другу, следует
выдерживать минимальный зазор, чтобы предельные выключатели не влияли друг на друга.
4.5
Рабочие характеристики реле
Предельный выключатель NAMUR, моностабильный:
Поплавок за пределами предельного выключателя: сигнал
≥ 3 мА
Поплавок внутри предельного выключателя (в центре): сигнал
≤ 1 мА
Предельный выключатель NAMUR, бистабильный
Вне зависимости от положения поплавка: после прохождения положения 1 сигнал ≥3 мА
Предварительное условие: поплавок за границами предельного выключателя.
3-
проводной предельный выключатель (транзистор)
Вне зависимости от положения поплавка: после прохождения положения 2 сигнал ≤1 В
Предварительное условие: поплавок за границами предельного выключателя.
Минимальный
зазор
2-
проводной NAMUR
3-
проводной транзистор
1
16
мм
0,63"
45
мм
1,77"
2
6
мм
0,236"
30
мм
1,18"
Информация!
Для надлежащего монтажа после подачи питания на систему бистабильное реле NAMUR должно
пройти по одному разу через положения 1 и 2.
