4
Электрические подключения
14
TIDALFLUX 2300 F
www.krohne.com 6/2013 - 7312445200 - AD EX TIDALFLUX 2300 - R02 - ru -
4.2 Подключение TIDALFLUX 2000
Первичный преобразователь и конвертер сигналов должны быть подключены к системе
выравнивания потенциалов установки. Это можно выполнить внутри прибора путём присоединения
провода защитного заземления (РЕ) питающей сети к внутренней клемме заземления РЕ, или
снаружи, путём присоединения отдельного проводника выравнивания потенциалов к обеим
внешним клеммам заземления PE (резьба М5). Отдельный соединительный проводник должен
иметь сечение не менее 4 мм
2 .
Отсек электроники TIDALFLUX 2000 имеет взрывозащиту вида «Взрывонепроницаемая оболочка"
Ex d. Резьбовые соединения крышки и корпуса имеют плотную посадку согласно требованиям для
взрывозащиты вида "Взрывонепроницаемая оболочка" Ex d. Откручивайте и закручивайте крышки
осторожно и не применяйте никогда чрезмерную силу!
Клеммный отсек имеет взрывозащиту вида "Повышенная безопасность" Ex e. Откручивайте и
закручивайте крышки осторожно и не применяйте никогда чрезмерную силу!
Следите за тем, чтобы резьбовые соединения всегда были чистыми и хорошо смазанными
(например, смазкой на основе ПТФЭ). Смазка помогает предотвратить заклинивание резьбы
вследствие образования коррозии.
Прежде чем отвинтить крышки, ослабьте фиксаторы (по одному на каждой крышке). Для этого
ослабьте винт М4 с внутренним шестигранником, используя имбусовый или шестигранный ключ на
2,5 мм, так, чтобы фиксатор можно было повернуть. После того как крышки вновь будут установлены
на корпус, убедитесь, что фиксаторы закреплены надлежащим образом.
Характеристики для подключения ко всем клеммам с взрывозащитой вида Ех е:
длина снятой с провода изоляции: 8 мм, момент затяжки для винтов: 0,6 - 0,8 Нм.
Внимание!
Перед тем как открыть отсек электроники корпуса конвертера сигналов, необходимо
обесточить электронику. Прежде чем открыть корпус, подождите как минимум 35 минут для
температурного класса T6.

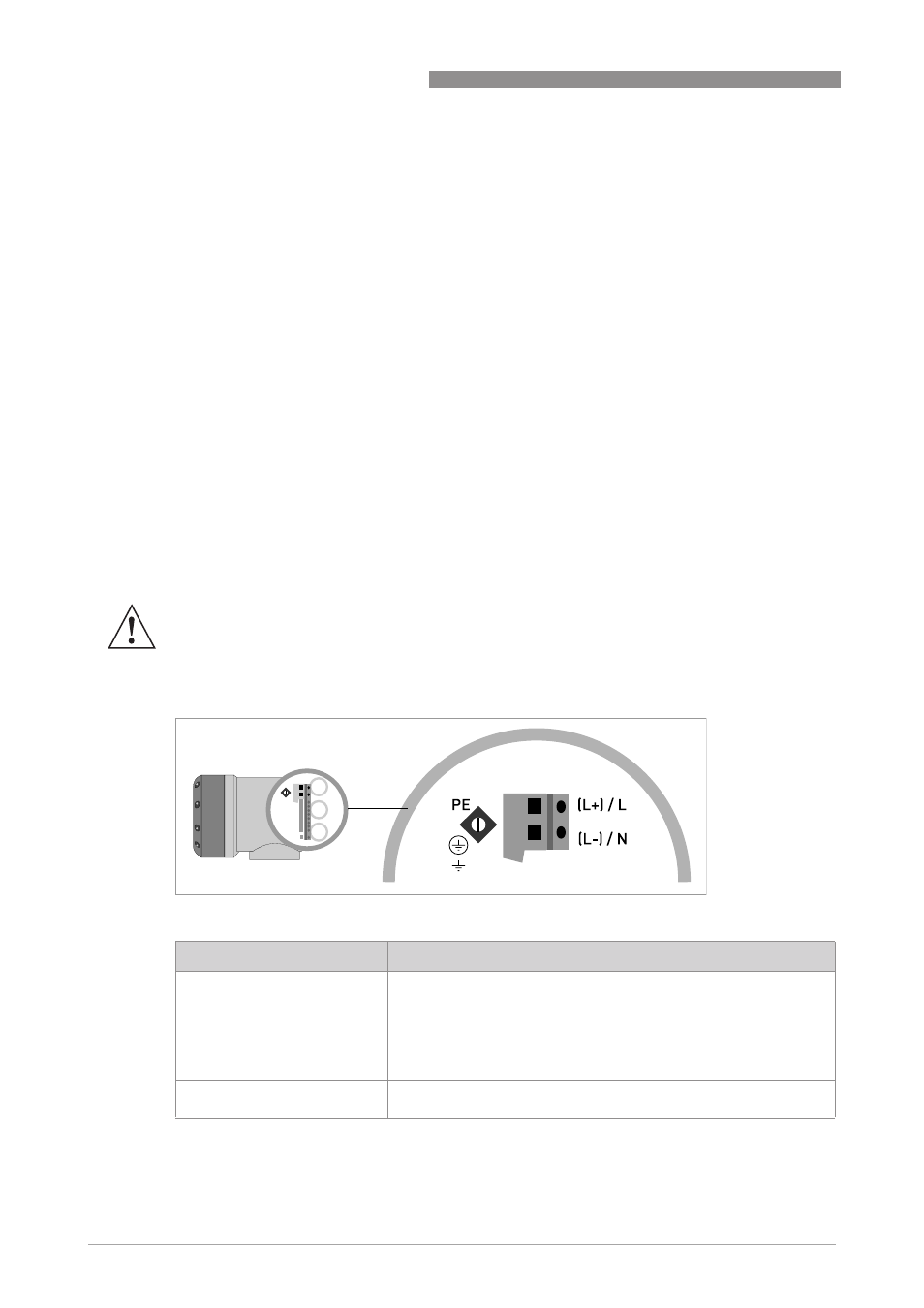

Pиcyнoк 4-1: Электрические подключения
Клеммы Функция, электрические характеристики
L, N
L+, L-
Клеммы для подключения питания,
Вид взрывозащиты Ex e,
100...230 В перем. тока +10% / -15% 22 ВА
12...24 В пост. тока, +30%/-10% (кратковременно: -25%), 12 Вт
24 В перем. тока, +10%/-15%, 22 ВА
24 В пост. тока +30% / -25%, 12 Вт
U
макс.
= 253 В
C-, D, D- Клеммы для подключения цепи RS 485,
Вид взрывозащиты Ex ia.
