Схемы соединений
3
11
TIDALFLUX 2300 F
www.krohne.com 6/2013 - 7312445200 - AD EX TIDALFLUX 2300 - R02 - ru -
3.3 Выравнивание потенциалов
• Так как искробезопасные цепи измерительных электродов Ex ia первичного преобразователя
эффективно заземлены через токопроводящую жидкость в измерительной трубе, то необходимо
предусмотреть систему выравнивания потенциалов в соответствии с EN/IEC 60 079-14, раздел
12.2.4, во всей зоне, в которой проложены цепи измерительных электродов, включая их
кабельную разводку.
• Первичный преобразователь TIDALFLUX 2000, кабель цепи измерительных электродов и
конвертер сигналов IFC 300 F / PF должны быть включены в систему выравнивания потенциалов
взрывоопасной зоны. Если для выравнивания потенциалов используется отдельный
одножильный проводник, то этот проводник должен иметь минимальное сечение меди 4 мм
2 .
• Отдельный проводник для выравнивания потенциалов между первичным преобразователем и
конвертером сигналов можно не использовать, если с высокой долей уверенности можно
допустить, что с помощью других средств (таких как, например, верхний уравнительный провод,
проходящий по системе металлического трубопровода) будет достигнуто выравнивание
потенциалов между первичным преобразователем TIDALFLUX 2000 и конвертером сигналов
IFC 300 F / PF.
3.4 Подключение сигнальных кабелей

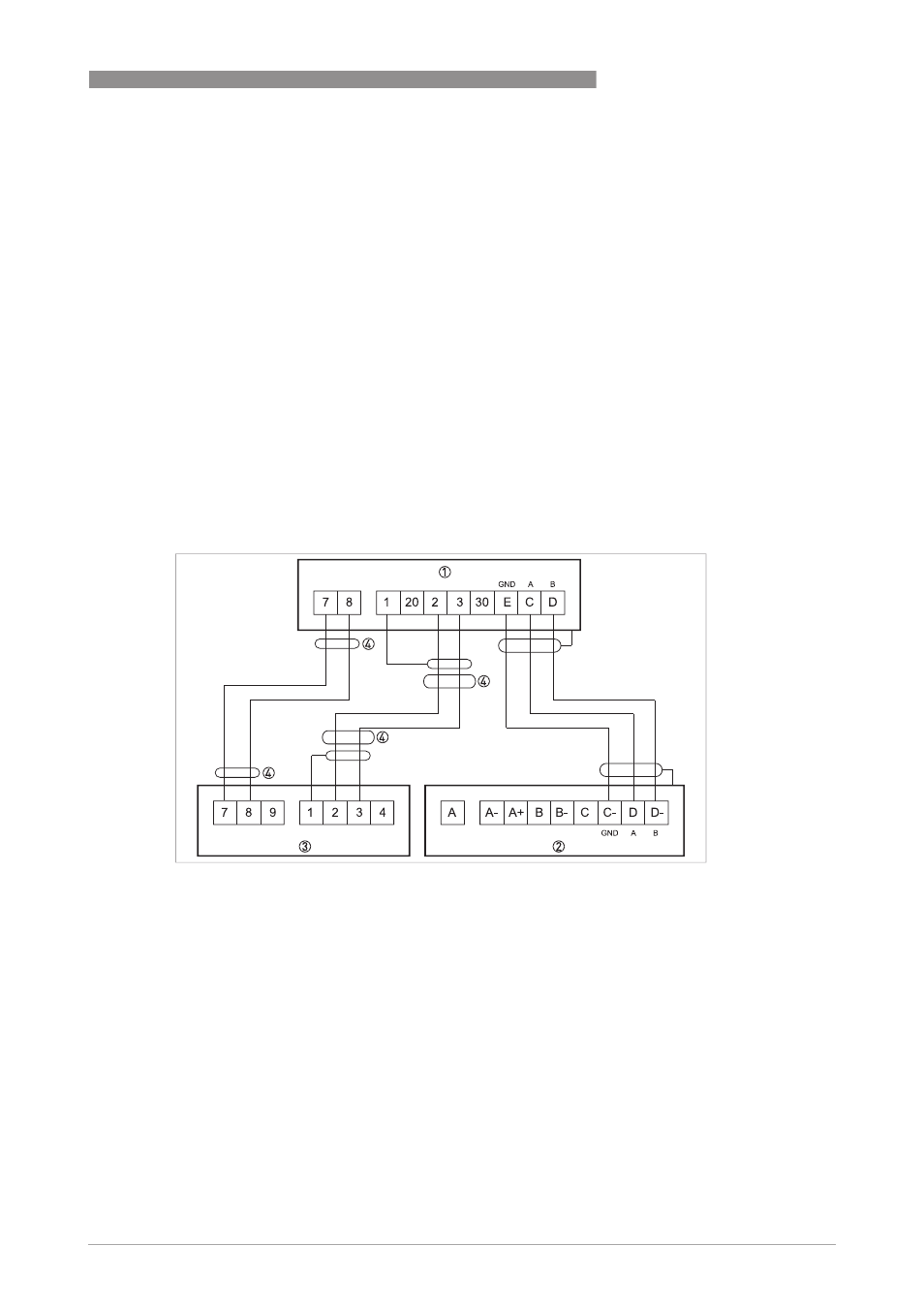

Pиcyнoк 3-3: Схема электрического подключения сигнального кабеля типа А (DS)
1 Клеммная коробка конвертера сигналов
2 Клеммная коробка Вх./Вых. первичного преобразователя
3 Клеммная коробка первичного преобразователя
4 Подключите внешний экран кабеля, используя зажимы для разгрузки от натяжения
