Прибор в исполнении D поставляется в виде комплекта, в
который входят три части:
l
Преобразователь звука
l
Кабель преобразователя звука
l
Электроника для настенного монтажа
Для сборки прибора выполнить следующее:
1 Ослабить шестигранную гайку (3) на трубке
преобразователя звука.
2 Трубку преобразователя звука вставить снизу в
монтажное отверстие G1A.
3 Завинтить (SW 46) шестигранную гайку (3).
4 Выдвинуть штекер из соединительного цилиндра
снизу и вставить его в гнездо на трубке
преобразователя звука.
5 Соединительный цилиндр насадить на трубку
преобразователя звука. При этом не повредить
кабель. Цилиндр установлен правильно, если больше
не видно нижней метки (2) на трубке
преобразователя.
6 Торцовым шестигранным ключом (размер 4) ослабить
зажимные винты (4) на цилиндре.
7 Соединительный цилиндр повернуть так, чтобы
кабельный ввод смотрел вниз и с него могла стекать
влага. Цилиндр зафиксировать зажимными винтами
(4), момент затяжки - макс. 5 Нм.
8 Штекер на конце кабеля преобразователя звука
вставить в гнездо на выносной электронике.
1
2
3
4

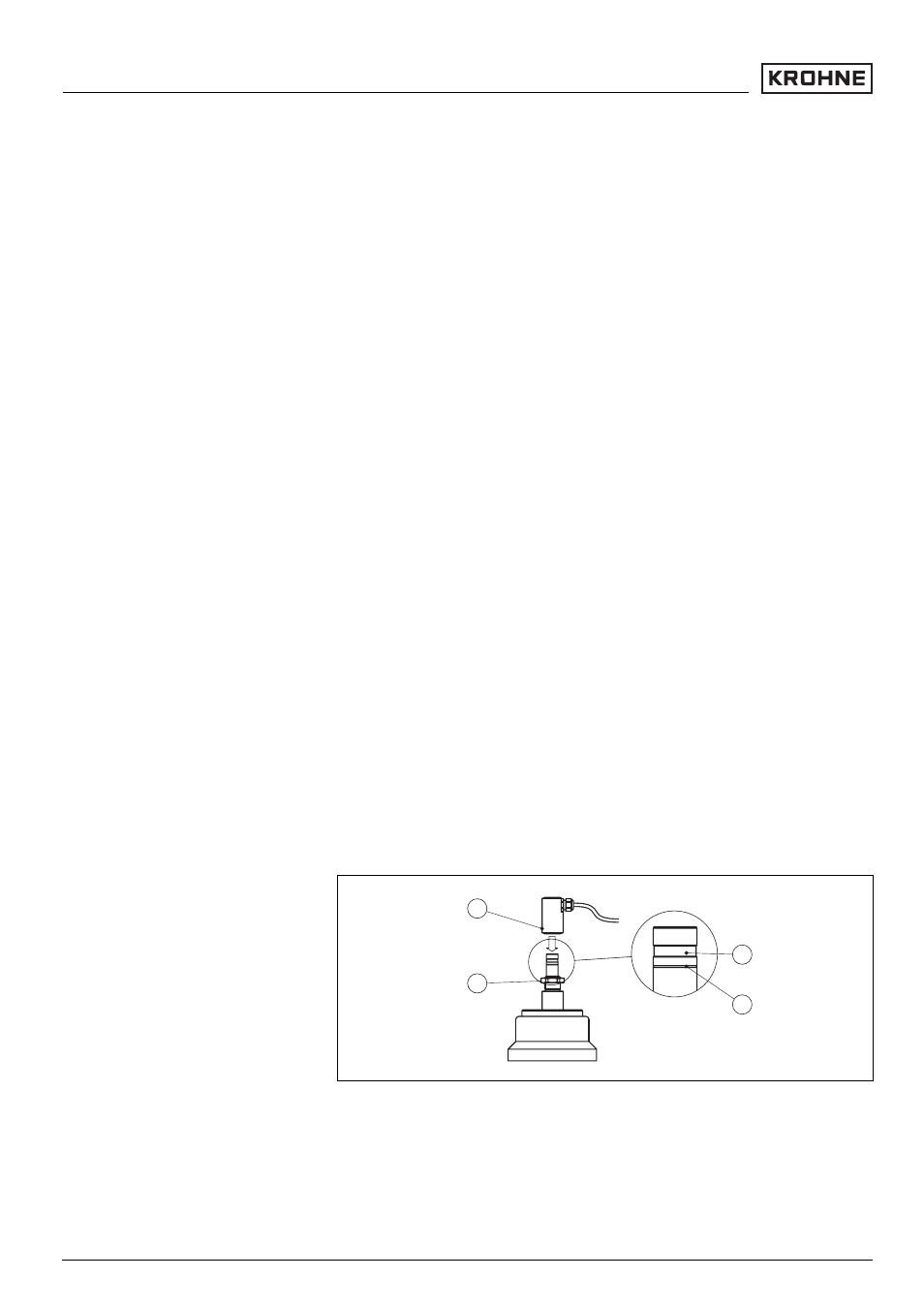

Рис. 7: Сборка – Исполнение D
1
Паз для фиксации соединительного цилиндра
2
Метка
3
Шестигранная гайка SW 46
4
Зажимные винты соединительного цилиндра (торцовый
шестигранный ключ – размер 4)
Сборка – Исполнение D
