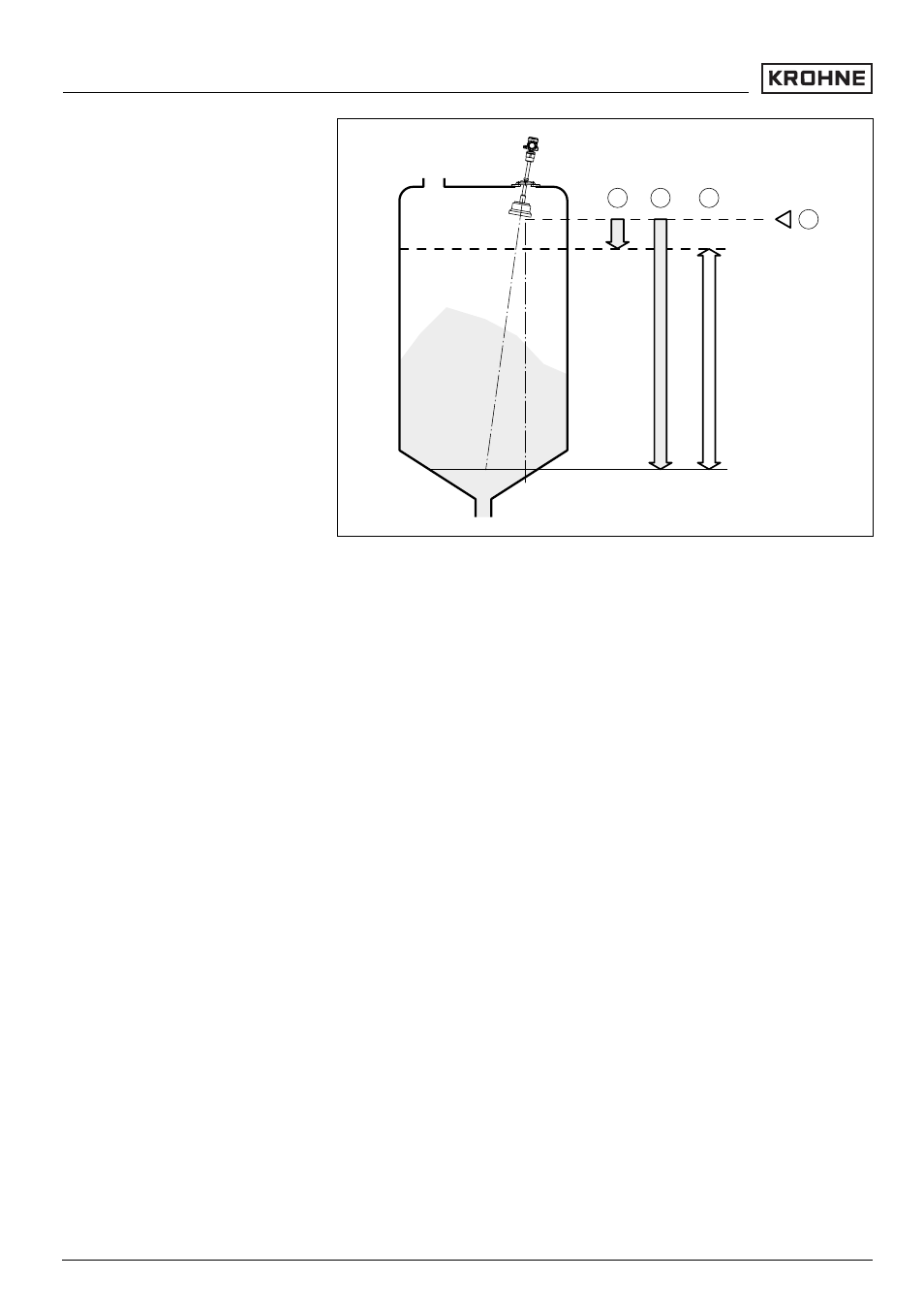

Рис. 4: Исполнения B, C, D – Диапазон измерения (рабочий диапазон) и
максимальное измеряемое расстояние
1
"Полно" (мертвая зона)
2
"Пусто" (макс. измеряемое расстояние)
3
Диапазон измерения
4
Базовая плоскость
Повышенное давление в емкости не влияет на точность
измерения с помощью OPTISOUND 3050 C. При низком
давлении или вакууме ультразвуковые импульсы
демпфируются, что оказывает влияние на результаты
измерения, особенно если уровень низкий. При давлении
ниже -0,2 бар (-20 кПа) следует применять другой принцип
измерения, например, с помощью радара или
направленных микроволн.
4.2 Подготовка к монтажу
Прибор в исполнении В поставляется в виде комплекта, в
который входят две части:
l
Преобразователь звука
l
Корпус с электроникой
Для сборки прибора выполнить следующее:
1 Торцовым шестигранным ключом (размер 4) ослабить
потайные винты на фиксирующем кольце (4) и вынуть
трубку преобразователя из поворотного крепления.
2 Смонтировать фланец
Давление/вакуум
Сборка – Исполнение B
