Инструкция по эксплуатации KROHNE UFM 500 RU
Страница 8
8
2.1.2 Подключение к электропитанию
• Обратите внимание на информацию на паспортной
табличке расходомера (напряжение, частота)!
• Электрические соединения производятся в соот-
ветствии со стандартом VDE 0100 «Правила для
силовых установок с номинальным напряжением до
1000 В» или эквивалентным национальным стан-
дартом.
• На монтаж в опасных зонах распространяются
специальные правила. См. раздел 6.1 и специаль-
ные инструкции по монтажу приборов во взрыво-
защищенном исполнении «Ex».
• Защитный заземляющий провод PE для системы
подачи электропитания
⇒ должен быть подсоединен к отдельной П-образ-
ной зажимной клемме в клеммной коробке сиг-
нального конвертора в случае «стандартного
заземления», см. раздел 1.3.1, пункт 1,
⇒ не должен подсоединяться в случае «заземле-
ния с измерительным заземлением M», см.
раздел 1.3.2, пункт 3.
• Не перекрещивайте и не допускайте образования
петель кабелей в клеммной коробке сигнального
конвертора. Используйте раздельные резьбовые
кабельные вводы Pg (резьба бронированных шлан-
гов) или NPT (американская нормальная трубная
резьба) для кабелей питания и выходных кабелей.
• Резьба на круглой крышке клеммного отсека
должна быть всегда хорошо смазана.

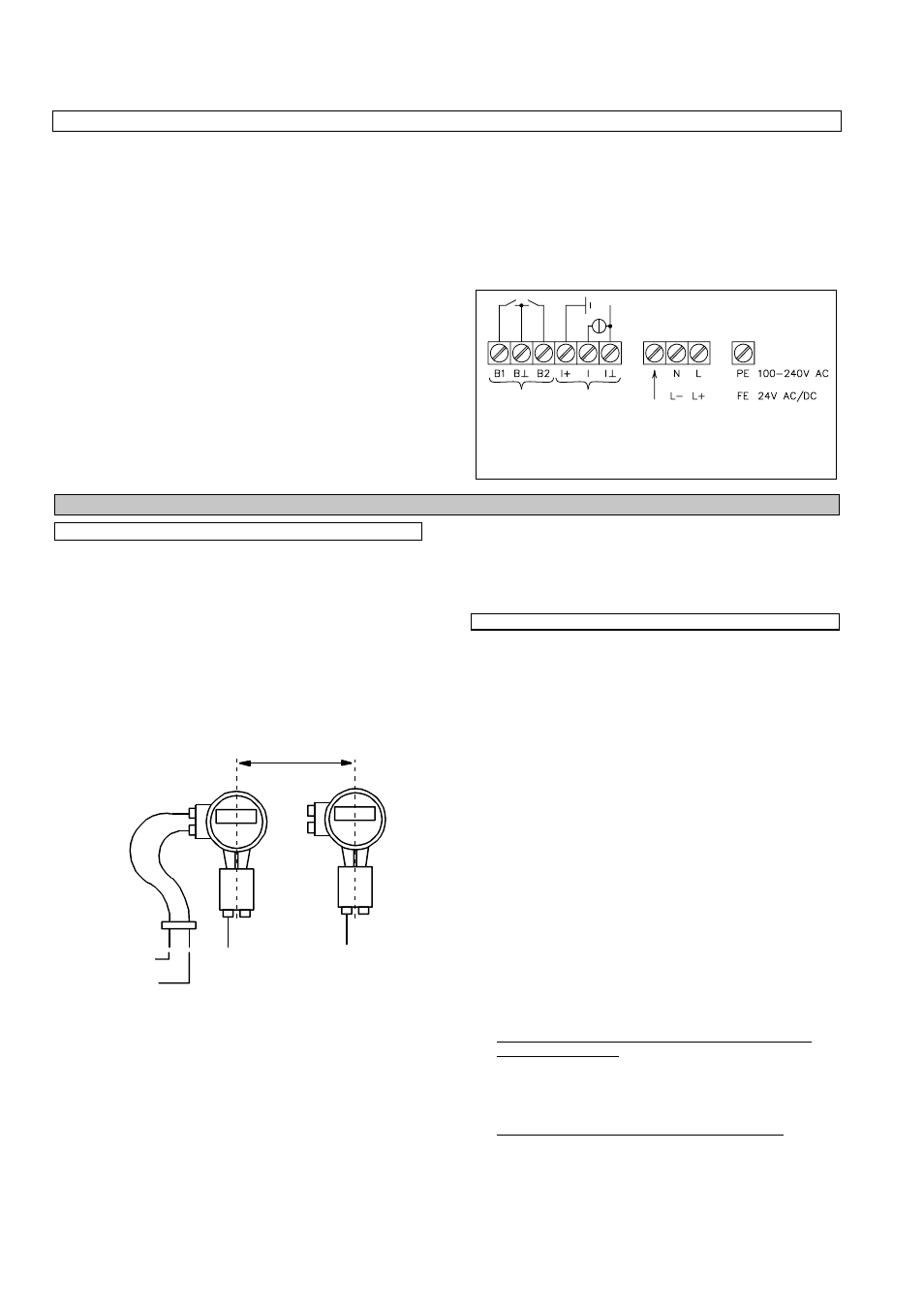

Подключение к источнику питания
2.2 Сигнальные конверторы для раздельных расходомеров UFC 400 F и UFC 500 F
2.2.1 Расположение
• Не подвергайте сигнальный конвертор воздействию
прямых солнечных лучей. При необходимости
установите солнцезащитный навес.
• Не подвергайте его воздействию сильных
вибраций.
• Установите сигнальный конвертор как можно ближе
к первичному преобразователю.
• Поворотная конструкция корпуса облегчает подклю-
чение двух кабелей (питания и выход) к клеммам в
задней клеммной коробке.
• Прокладка кабеля
• При стандартных заказах постоянная времени (GK)
сигнального конвертора запрограммирована на за-
воде-изготовителе в соответствии с параметрами
первичного преобразователя, для которого он зака-
зывается. Значение GK выгравировано на паспорт-
ной табличке первичного преобразователя, а также
указано на паспортной табличке конвертора. Эти
приборы должны применяться вместе, посколь-
ку в противном случае потребуется перепрограм-
мирование конвертора (см. разделы 4.3 и 8.2,
функции 3.1.1, 3.1.5 и 3.1.6, возможно только для
сигнального конвертора UFC 500 F).
• Электрические соединения между первичным пре-
образователем и сигнальным конвертором выпол-
нены с помощью поставляемых заводом-изготови-
телем кабелей датчиков MR02 (для однолучевых
версий) или MR04 (для двухлучевых версии). См.
схемы соединений в разделе 2.2.3.
2.2.2 Подключение к источнику питания
• Обратите внимание на информацию, приведенную
на паспортной табличке сигнального конвертора
(напряжение, частота)!
• Электрические соединения производятся в со-
ответствии со стандартом VDE 0100 «Правила
для силовых установок с номинальным напряжени-
ем до 1000 В» или эквивалентным националь-
ным стандартом. См. раздел 6.1 и специальные
инструкции по монтажу приборов во взрыво-
защищенном исполнении «Ex».
• Монтаж в опасных зонах регламентируется спе-
циальными правилами. См. раздел 6.1 и специаль-
ные инструкции по монтажу приборов во взрыво-
защищенном исполнении «Ex».
• Защитный заземляющий провод PE для системы
подачи электропитания
⇒ должен быть подсоединен к отдельной П-образ-
ной зажимной клемме в клеммной коробке сиг-
нального конвертора в случае «стандартного
заземления», см. раздел 1.3.1, пункт 1,
⇒ не должен подсоединяться в случае «заземле-
ния с измерительным заземлением M», см.
раздел 1.3.2, пункт 3.
• Линейное сопротивление для 24 В
пост. тока
и
21, 24, 42 и 48 В
пер. тока
Максимальное внутреннее сопротивление R
max
источника питания
(трансформатор или источник питания
постоянного тока и кабель)
24 В
пост. тока
/ 24 В
пер. тока
: R
max 24
≤ 1,6 Ом
42 В
пер. тока
: R
max 42
≤ 2,8 Ом
Максимальная длина L
max
силового кабеля
L
max
= 28 x A (R
max
- R
i
)
A Площадь поперечного сечения медного
силового кабеля в мм
2
.
> 280 m m (> 11,02")
Pow er supply
O utputs
Sensor cable w ith
C oaxial-entry plugs
(PE = защитное заземление)
(FE = функциональное заземление)
Двоичный Токовый
выход
выход
для внутреннего
использования
>280 мм (>11,02")
Коаксиальный кабель с
заглушками для
коаксиального ввода
Источник
питания
Выходы
