Часть A Установка и запуск системы
1. Установка на трубопроводе
1.1 Предварительная информация
1. Местоположение и расположение – по потреб-
ности, однако ось датчиков должна быть прибли-
зительно горизонтальной, если расходомер устанав-
ливается на слегка поднимающемся или горизон-
тальном участке трубы.
2. Установка в труднодоступных местах
Если компактные расходомеры UFM 400 K и UFM
500 K не были заказаны и поставлены в соответс-
твии с вариантами 1-10 (см. раздел 8.6), конфигура-
ция прибора может быть изменена впоследствии:
• Поворотом платы индикации на ±90° или 180° для
получения горизонтального расположения дисплея
(см. раздел 8.4)
• Поворотом платы сигнального конвертора на ±90°
(см. раздел 8.5)
3. Измерительная труба должна быть постоянно
полностью заполнена.
4. Направление потока +/–: обратите внимание на
стрелки на расходомере, а также на значение
функции 3.1.7 (см. разделы 4.3 и 5.4).
5. Болты и гайки: при установке расходомера убеди-
тесь в наличии достаточного места около трубных
фланцев.
6. Вибрация: установите под трубопровод опоры с
обеих сторон от расходомера.
7. Расходомеры больших диаметров, DN>200 (8”):
для облегчения установки используйте переходные
трубы, компенсирующие осевое смещение ответных
фланцев.
8. Входные и выходные участки
(DN
=
условный диаметр расходомера)
Входной участок 1
луч 2
луча
− На выходе насоса
50
× DN
15
× DN
− На выходе полностью
открытой задвижки
50
× DN
10
× DN
− На выходе 2 прямых отводов
на различных уровнях
40
× DN
10
× DN
− На выходе 2 прямых отводов
на одном уровне
25
× DN
10
× DN
− На выходе 1 прямого отвода
20
× DN
10
× DN
− На выходе диффузора
(
α/2 = 7°)
15
× DN
без дополнитель-
ной вх. секции
− Выходной участок
5
× DN
5
× DN
9. Вихревой или спиральный поток: увеличьте вход-
ной и выходной участки или установите выпрямите-
ли потока.
10. Установка нуля обычно не требуется, но она может
быть проверена при условиях потока, указанных в раз-
деле 7.2.
Отсечные клапаны должны быть, следовательно, уста-
новлены до и/или после первичного преобразователя,
если только конфигурация труб на исключает
возможность выпуска жидкости из первичного
преобразователя (проверка нуля описана в разделе 7.2).
11. Смешивание различных жидких продуктов. Уста-
новите расходомер до точки смешивания или после нее
на минимальном расстоянии 30 x DN (DN = условный
диаметр расходомера), иначе выходные значения/
показания расходомера будут неустойчивыми.
12. Температура окружающей среды:
Температура жидкости
≤ 60°C/140°F
для всех систем: -25 ... +60
°C/ -13 ... +140°F
Температура жидкости > 60
°C/140°F
для компактных систем: -25 ... +40
°C/ -13 ... +104°F
для раздельных систем: -25 ... +60
°C/ -13 ... +140°F
13. Трубопровод, проходящий вдоль стены: расстояние
между осью трубы и стеной, где это возможно, должно
превышать 0,5 м (1,6 фута) для UFM 400 K и UFM 500 K.
Если расстояние меньше, сначала подсоедините все
кабели к клеммам в клеммном отсеке (источник питания
и выходы), и установите промежуточную соединитель-
ную коробку перед установкой расходомера на трубо-
проводе.
14. Трубопровод с теплоизоляцией: не изолируйте ком-
пактные расходомеры UFM 400 K и UFM 500 K.

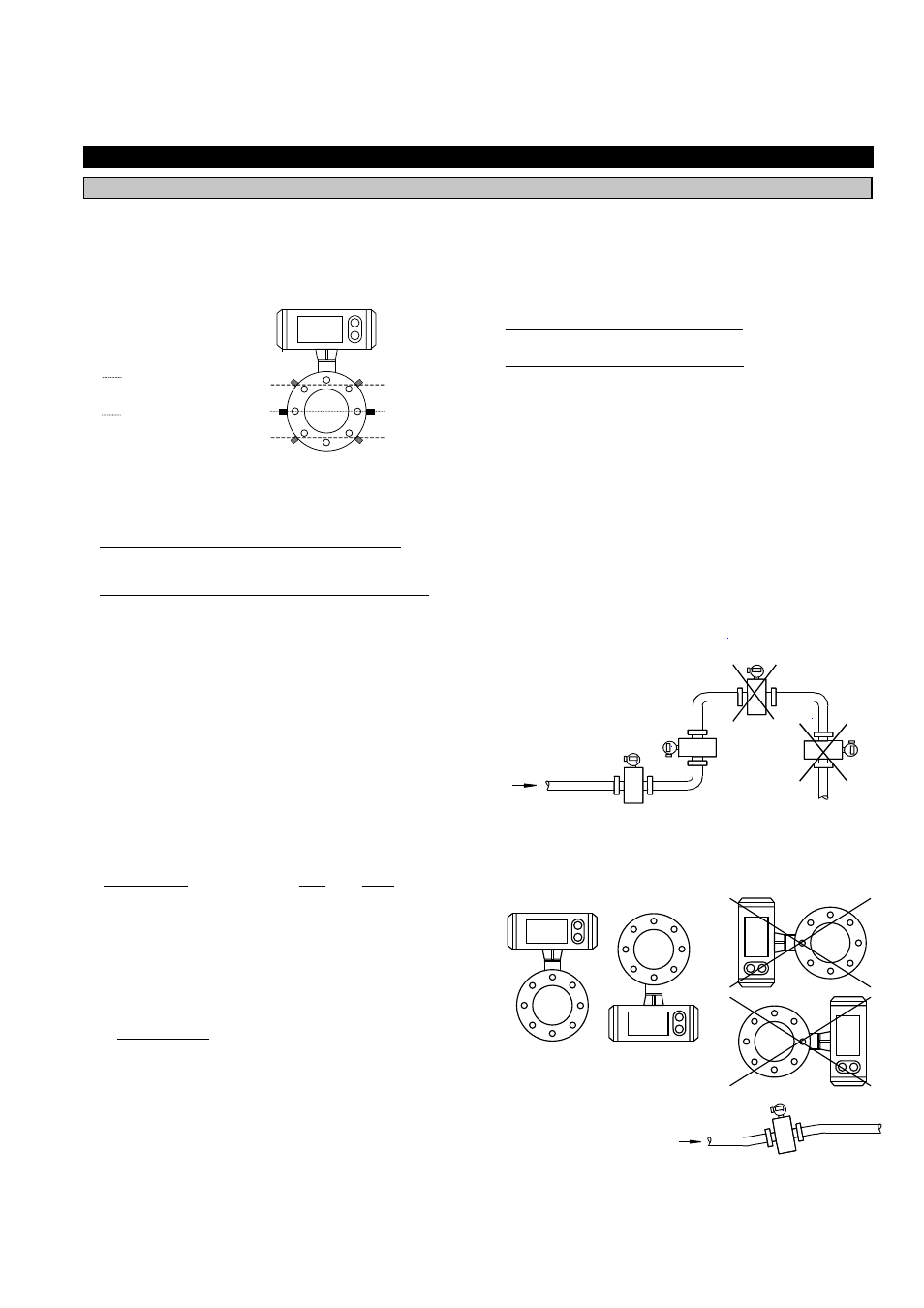

15. Рекомендации по установке
Чтобы избежать ошибок по причине образования пу-
зырьков воздуха, пожалуйста, согласуйте следующие
требования:
Ось датчиков
(2 луча)
Ось датчиков
(1 луч)
Самая высокая точка отрезка
трубопровода (пузырьки воздуха
собираются в измерительной трубе и
приводят к получению неверных
результатов измерения)
Предпочтительные
варианты расположения
Низ трубы
«Нулевая» ско-
рость потока.
Жидкость вытекает
из линии. Невер-
ные результаты
измерения
Открытый
конец трубы
Горизонтальный участок трубопровода
Устанавливайте на слегка поднимающимся участке
трубы, если это невозможно – обеспечте адекватную
скорость потока, чтобы предотвратить сбор воздуха,
газа или пара в верхней части трубы.
Горизонтальные или немного наклонные
трубопроводы
Всегда устанавливайте сигнальный конвертор (и клеммную
коробку) сверху или снизу трубы
