Для подсоединения кабеля, смотри схему электрических соединений в разделе 1.5.6.

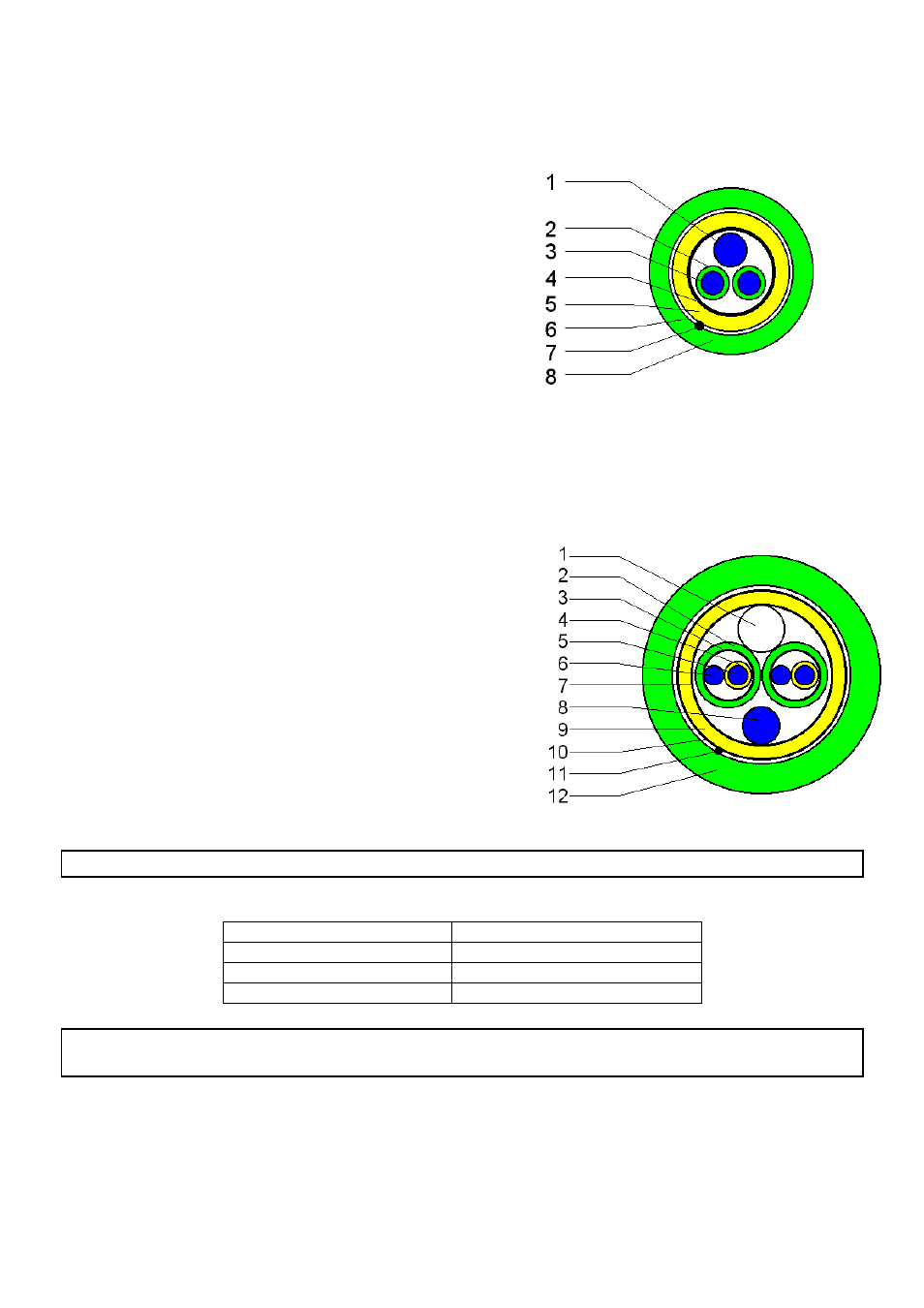

Сигнальный кабель типа DS с двойным экранированием
1. Плетеный провод, 1-ый экран, 1.5 мм2 (14 AWG)
2. Изоляция
3. Скрученный провод 0.5 мм2 (20 AWG)
4. Специальная фольга, 1-ый экран
5. Изоляция
6. Mu-металл фольга, 2-ой экран
7. Плетеный провод, 2-ой экран, 0.5 мм2 (20 AWG)
8. Внешняя оболочка
Bootstrap сигнальный кабель типа BTS
Преобразователь сигнала автоматически контролирует наличие отдельного экран (3) по значению
напряжения, приложенному к сигнальным проводам (5). Начиная с разности потенциалов между
сигнальными проводами (5) и отдельного экрана (3) – от фактического нуля, тока через ёмкость
линии 3+5 отсутствует; таким образом, ёмкость линии – равна нулю. Допускается применение
более длинных кабелей для жидкостей с низким уровнем электрической проводимости.
1. Не используемый фиксирующий провод
2. Изоляция
3. Специальная фольга, 1-ый экран
4. Изоляция
5. Скрученный провод 0.5 мм2 (20 AWG)
6. Плетеный провод, 1-ый экран, 0.5 мм2 (20 AWG)
7. Специальная фольга, 2-ой экран
8. Плетеный провод, 2-ой экран, 1.5 мм2 (14 AWG)
9. Изоляция
10. Mu-металл фольга, 3-ий экран
11. Плетеный провод, 3-ий экран, 0.5 мм2 (20 AWG)
12. Внешняя оболочка
1.5.4 Кабель токового выхода
Сечение кабеля токового выхода (исключая стандартный кабель) зависит от требуемой длины:
длина
Сечение
0 – 150 м
2 x 0.75 мм
2
Cu (2 x 18 AWG)
150-300 м
2 x 1.5 мм
2
Cu (2 x 14 AWG)
300 – 600 м
4 x 1.5 мм
2
Cu (4 x 14 AWG)
1.5.5 Длина кабеля: максимальное допустимое расстояние между первичным
датчиком и преобразователем сигнала.
Определение максимального допустимого расстояния между первичным преобразователем и
преобразователем сигнала
1. Длина сигнального кабеля зависит от электрической проводимости жидкой среды и типа
используемого кабеля.
Для кабеля BTS (дополнительный) максимальная длина – 600 м, не зависит от
проводимости среды.
Для кабеля DS (стандартный кабель) максимальная длина приведена ниже в таблице:
