Элементы эксплуатации и управления

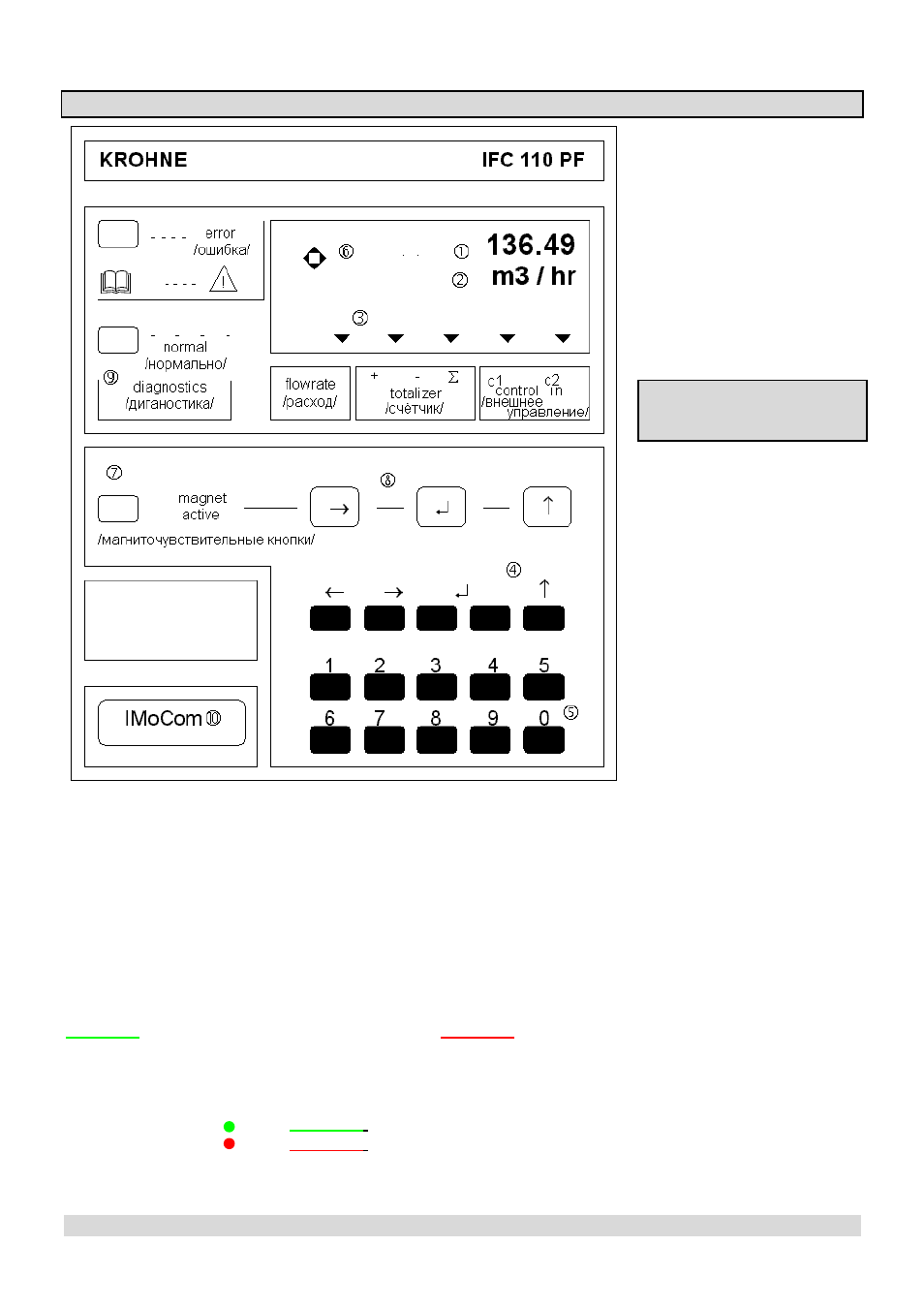

Прибором можно
управлять посредством
следующих средств
15 кнопок
f
и
g
доступные после снятия
стеклянной крышки.
j
3
магниточувствительных
датчика, посредством их
можно управлять
прибором, не снимая
стеклянную крышку.
c
Дисплей, 1-ая строка
Отображение числовых данных
d
Дисплей, 2-ая строка
Отображение числовых и текстовых данных
e
Дисплей, 3-ья строка 6
стрелок, чтобы индикации текущего отображения параметров
flow rate
текущий расход среды
totalizer + счётчик,
–
счётчик,
∑
полная сумма счётчика (+ и –)
control in 1/2
активность входов управления 1 или 2
f
5
кнопок для управления преобразователем сигнала
← → ↵ ↑ ↓
g
10
кнопок для прямой установки числовых значений функций (но не номера функции)
h
Индикатор типа «Компас», отображающий нажатие кнопок
i
magnet active
зеленый
/
красный
светодиод, активность магнитных датчиков
зелёный
= состояние ожидания, смотрите
j
,
красный
= сработал один из 3 магнитных датчиков
j
3
магнитных датчика (дополнительно), работают от магнитного стержня без снятия
стеклянной крышки, функция датчиков аналогичные кнопкам управления
→ ↵ ↑, смотрите
i
.
k
diagnostics
2 светодиода отображающие состояние измерения
normal
зелёный
= измерение без ошибок, все Ok /Нормально/.
error
красный
= произошёл сбой, ошибка в параметре или аппаратная
l
IMoCOM
соединитель с шиной ImoCom, многоточечный соединитель для
подсоединения внешнего дополнительного оборудования, смотрите раздел 6.4, окно всегда
слева.
