Будущее положение прибора можно определить еще до
приваривания штуцера. Для этого нужно ввернуть
OPTISWITCH 5100 C, 5150 C в приварной штуцер до упора
и отметить соответствующую позицию штуцера. Перед
сваркой из штуцера вывернуть OPTISWITCH 5100 C, 5150
C и вынуть резиновое кольцо. На штуцере имеется метка,
которая при приваривании должна смотреть вверх, а при
монтаже на трубопроводе - по направлению течения.
1

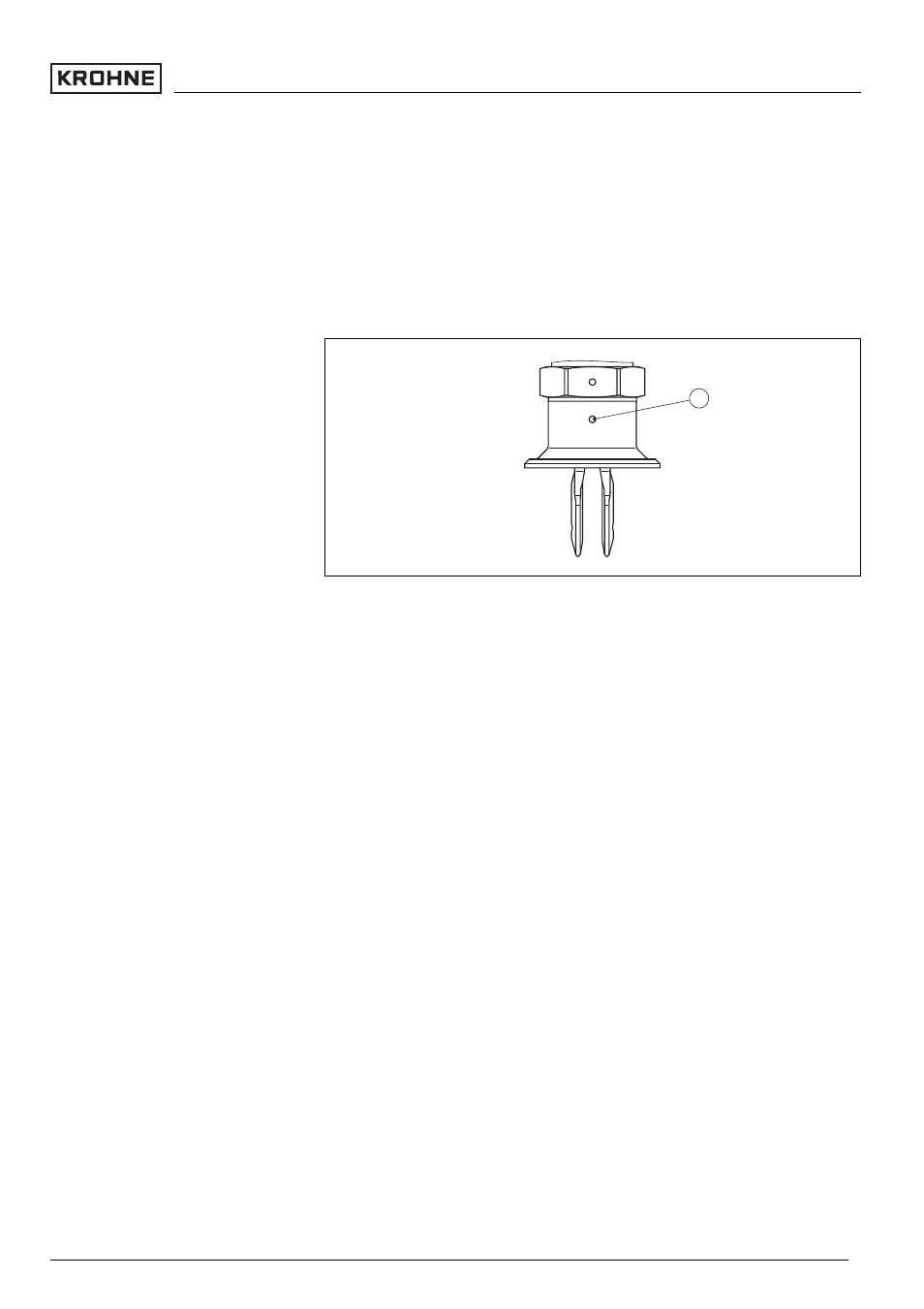

Рис. 6: Метка на приварном штуцере
1 Метка
При горизонтальном монтаже на липких и вязких
продуктах поверхности вилки должны быть расположены
вертикально, что позволяет уменьшить накопление
продукта на вилке. При резьбовом исполнении
ориентацию вилки при заворачивании резьбы можно
контролировать по метке на шестиграннике. Когда при
заворачивании резьбы шестигранник прибора сядет на
уплотнение, резьбу можно затянуть еще на полвитка.
Этого достаточно, чтобы вилка приняла необходимое
положение.
При фланцевом исполнении вилку следует ориентировать
по отверстиям во фланце.
Чтобы продукт не оседал на вилке при горизонтальном
монтаже на липких и вязких продуктах, вибрирующая
вилка должна свободно выступать в емкость, в связи с
чем для таких случаев не рекомендуется использовать
монтажные патрубки или штуцеры.
Липкие продукты
