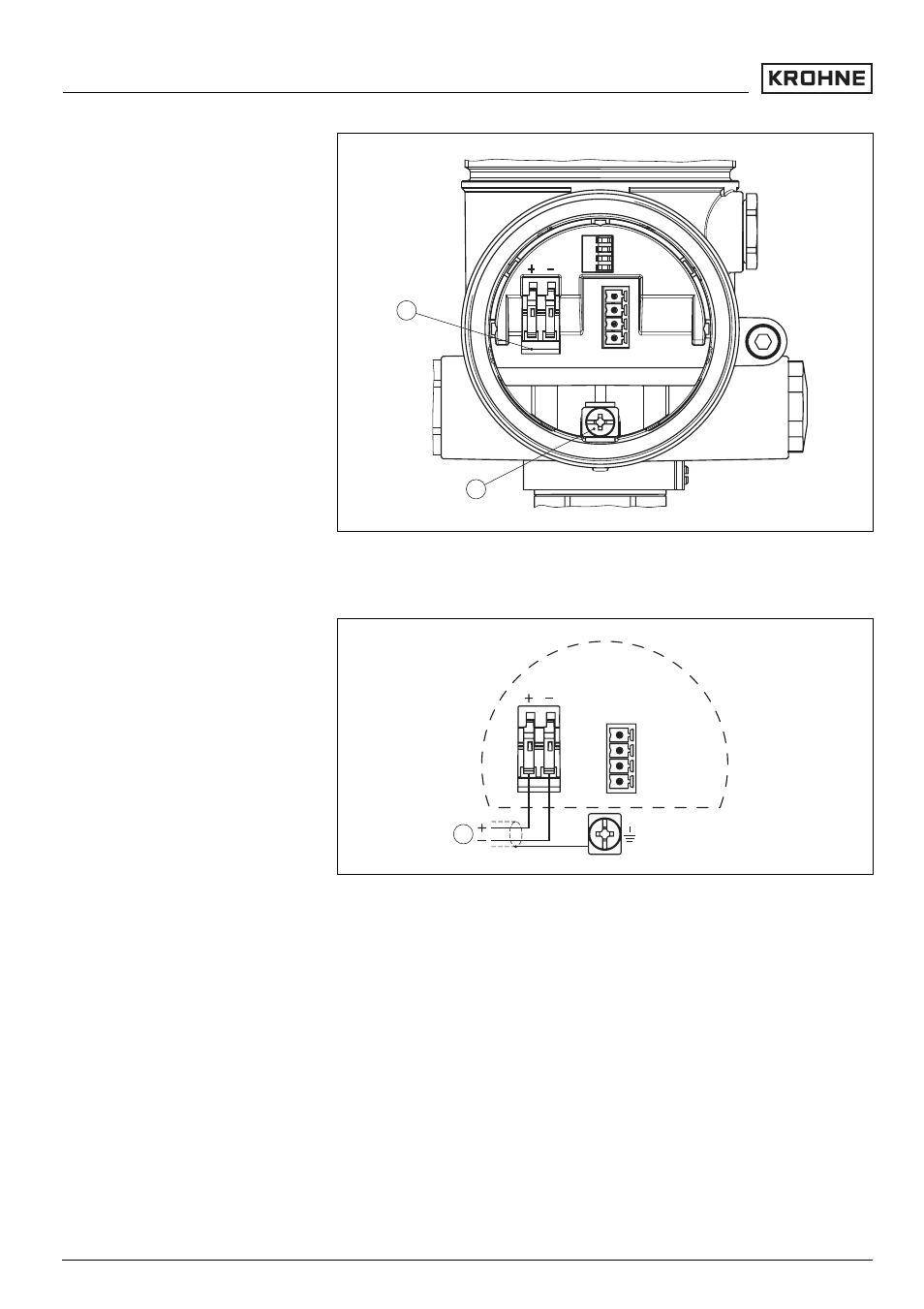

Рис. 21: Отсек подключения в двухкамерном корпусе
1
Контакты для подключения питания
2
Клемма заземления для подключения экрана кабеля
I2C
1
1
2
Рис. 22: Схема подключения (двухкамерный корпус)
1
Питание/Выход сигнала
5.5 Включение питания
В течение прибл. 30 сек. после подключения OPTISOUND
3010 C к источнику питания или после восстановления
напряжения выполняется самопроверка прибора и
происходит следующее:
l
внутренняя проверка электроники,
l
индикация типа устройства, версии ПО и тега
(обозначения) датчика,
Отсек подключения
Схема подключения
Включение питания
24
OPTISOUND 3010 C - 4 ... 20 mA/HART
Подключение к источнику питания
30503
-RU
-060119
