ca. 10 mm

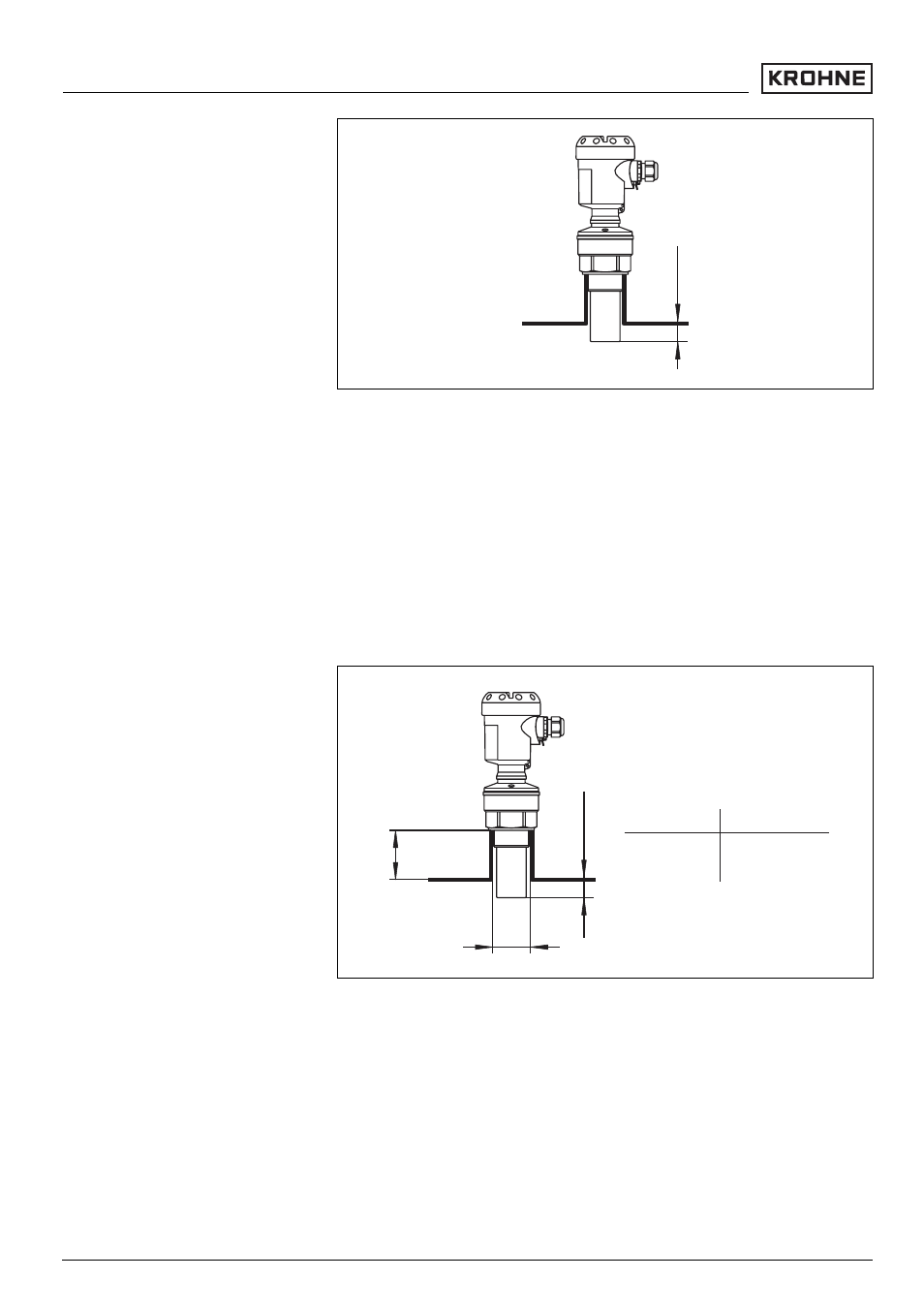

Рис. 7: Рекомендуемая высота монтажного патрубка
На продуктах с хорошими отражательными свойствами
OPTISOUND 3010 C можно монтировать также на
патрубках, высота которых больше длины
преобразователя звука (ориентировочные размеры
патрубков см. на рисунке ниже). В этом случае конец
патрубка должен быть гладким, без заусенцев и, по
возможности, закругленным. При этом необходимо
создать память ложных эхо-сигналов.
> 10 mm
d
h
d
h
100 mm/4"
150 mm/6"
300 mm/12"
400 mm/16"
Рис. 8: Ориентировочные размеры патрубков
Для достижения оптимальных результатов измерения на
жидкостях датчик нужно устанавливать, по возможности,
вертикально по отношению к поверхности продукта.
Ориентация датчика
14
OPTISOUND 3010 C - 4 ... 20 mA/HART
