Монтаж
2
23
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru
• Накрутите контргайку на окончание каждого сегмента стержневого сенсора.
• Накрутите накидную гайку на нижний конец каждого сегмента стержневого сенсора, за
исключением самого нижнего сегмента. Используйте два 8 мм рожковых гаечных ключа для
затяжки накидной гайки вплотную к контргайке.
• Прикрутите верхний сегмент стержневого сенсора к накидной гайке под технологическим
присоединением. Используйте два рожковых гаечных ключа 8 мм для затяжки накидной гайки
вплотную к контргайке на стержневом сенсоре.
• При наличии в стержневом сенсоре среднего сегмента прикрутите его к накидной гайке верхнего
сегмента. Используйте два 8 мм рожковых гаечных ключа для затяжки накидной гайки вплотную к
контргайке. Повторите данный шаг для других сегментов.
• Прикрутите нижний сегмент стержневого сенсора к накидной гайке верхнего сегмента.
Используйте два 8 мм рожковых гаечных ключа для затяжки накидной гайки вплотную к
контргайке.
P

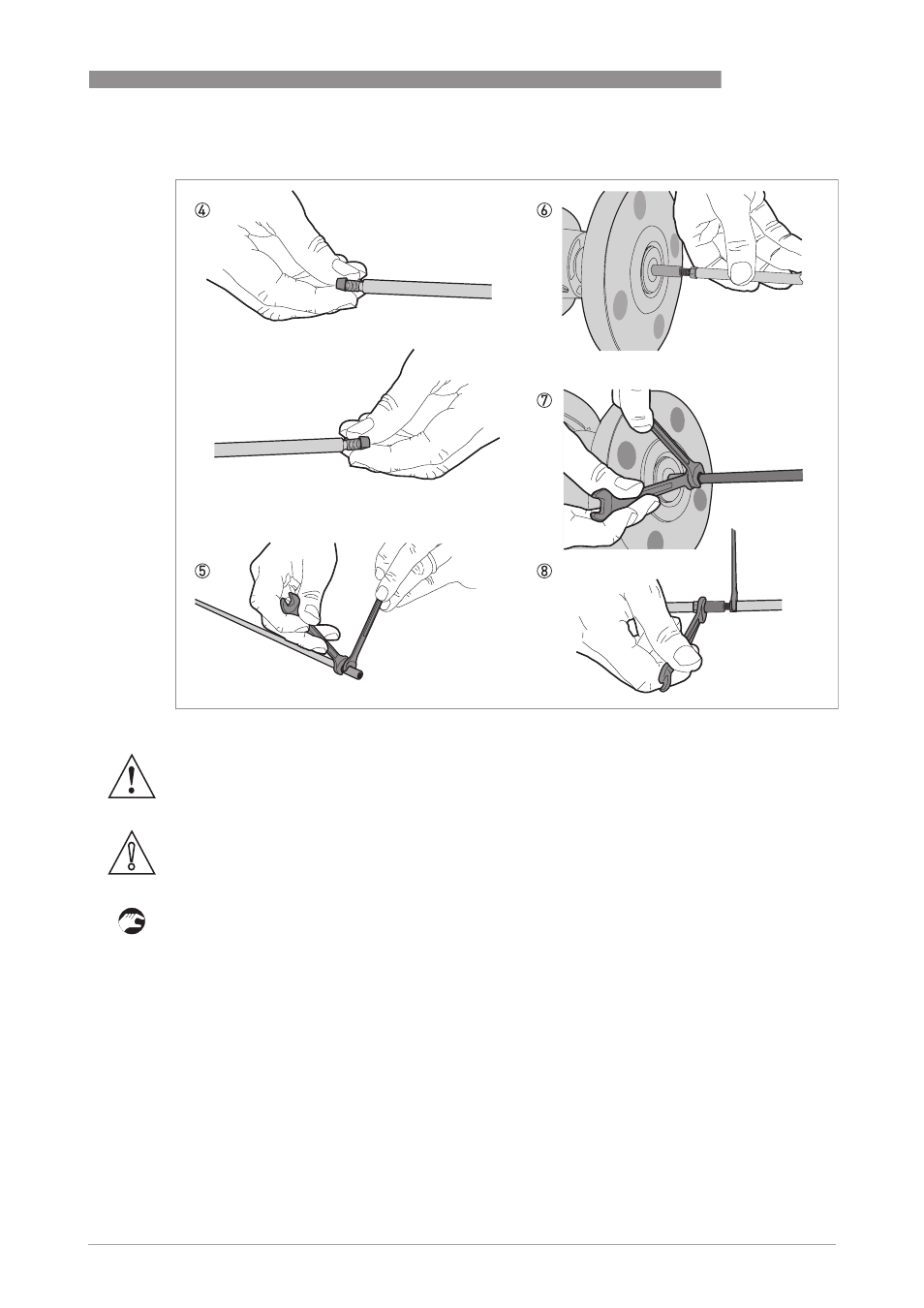

иcyнoк 2-24: Как собрать сегментированный одностержневой сенсор: часть 2
Внимание!
Чтобы избежать деформации стержня, подставьте под него держатель.
Осторожно!
Убедитесь, что гайки закручены плотно и стержневой сенсор не может быть ослаблен.
