Монтаж
2
13
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru
Для двухтросовых и сдвоенных стержневых сенсоров:
Для коаксиальных сенсоров:
Если ваш прибор имеет коаксиальный сенсор, то можно проигнорировать эти рекомендации по
монтажу.
2.7.3
Требования к установке для бетонных крыш
P

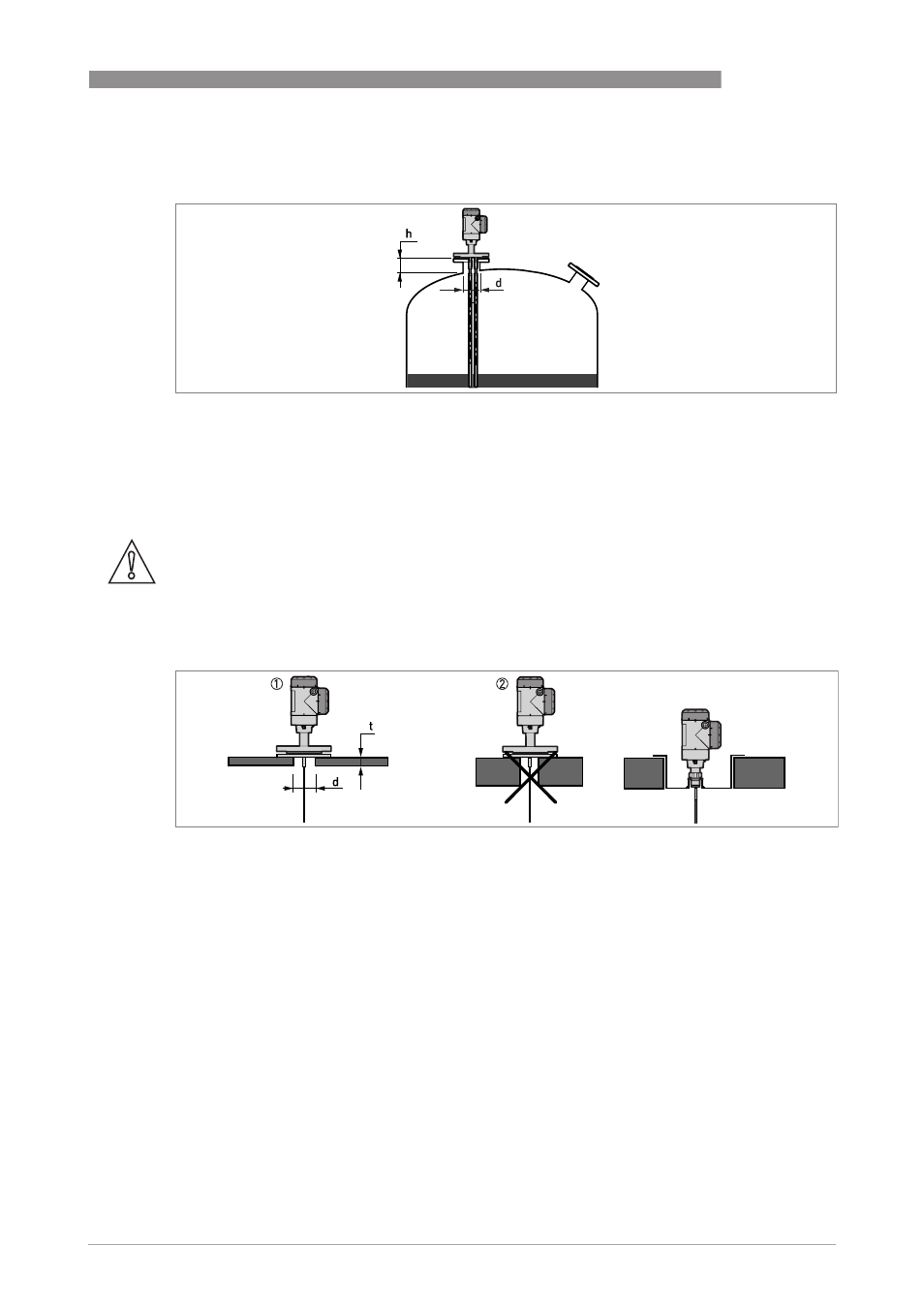

иcyнoк 2-12: Рекомендуемые размеры патрубка для сдвоенных стержневых и двухтросовых сенсоров
d
≥ 50 мм/2 ¨, где d — диаметр патрубка резервуара
Осторожно!
Устанавливайте коаксиальные сенсоры в чистые, не слишком вязкие жидкости.
P
иcyнoк 2-13: Установка на бетонной крыше
1 Диаметр (d) отверстия должен быть больше, чем толщина (t), бетона.
2 Если толщина бетона t больше диаметра d отверстия, то устанавливайте устройство в выемке.
