Электрический монтаж
4
29
UFM 530 HT
www.krohne.com
11/2013 - 4003266501- HB UFM 530 HT R02 ru
Взрывозащищенная Ех-I (Modis) версия исполнения с Profibus PA
P

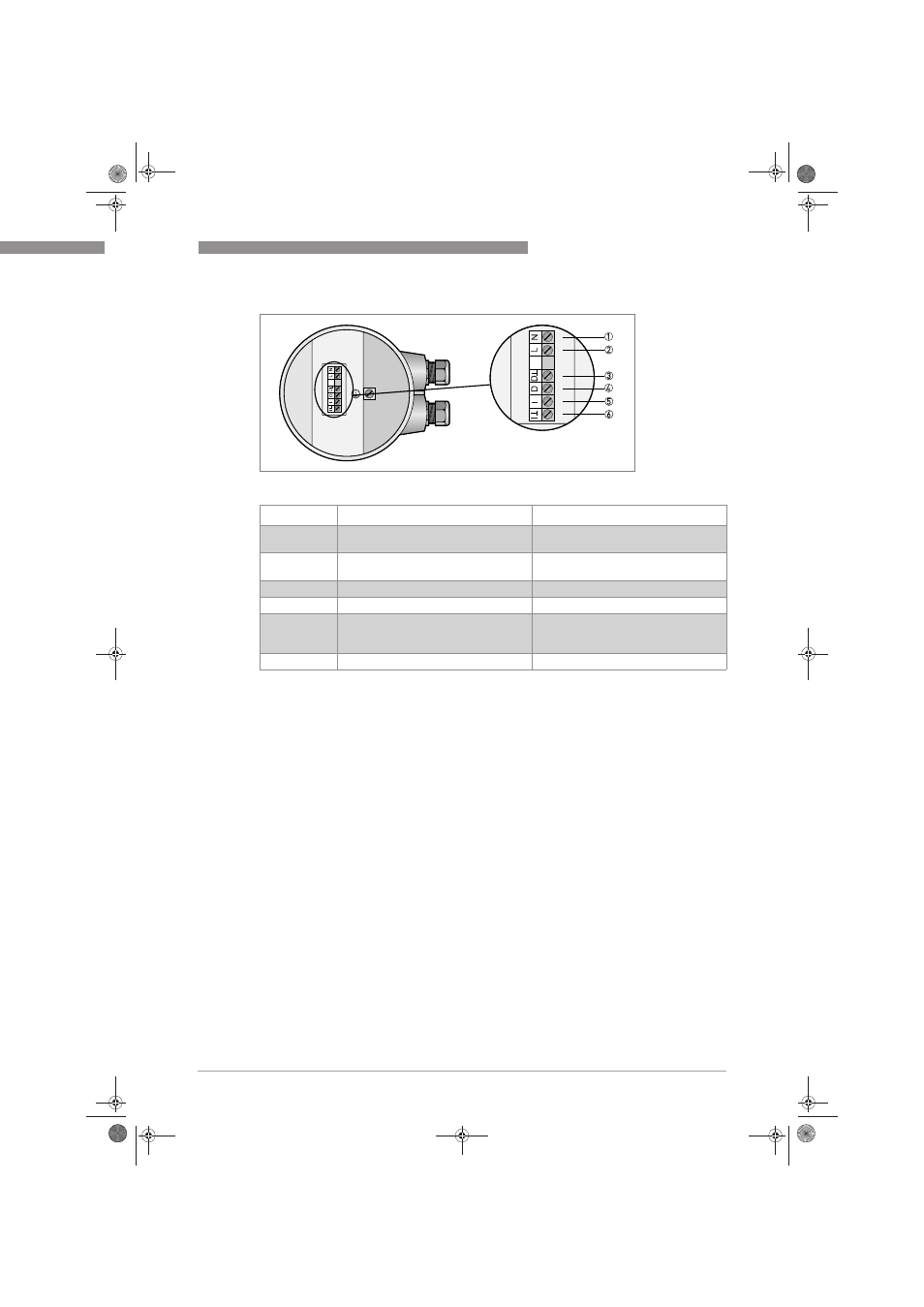

иcyнoк 4-10: Клеммы подключения взрывозащищенного Ех (Modis) прибора c Profibus PA.
Клемма
Функция
Технические требования
1
Нейтраль источника питания.
100...240
В переменного тока, 24 В
переменного или 24 В постоянного тока
2
Фаза источника питания.
100...240
В переменного тока, 24 В
переменного или 24 В постоянного тока
3
Коммуникационный выход -
4
Коммуникационный выход +
5
Токовый выход
Токовый выход (I): I
≤22 мА,
R
нагрузка
≤680 Ω, U
макс
= 15
В
постоянного тока при полной нагрузке.
6
Заземление для токового выхода
