Электрический монтаж
22
UFM 530 HT
www.krohne.com
11/2013 - 4003266501- HB UFM 530 HT R02 ru
4.3
Подключение сигнальных кабелей
Подключите сигнальный кабель между клеммной коробкой первичного преобразователя UFS 500 HT
и конвертором сигнала UFC 030 в соответствии с приведенными ниже чертежами для конструкций с
одним или двумя измерительными лучами.
P

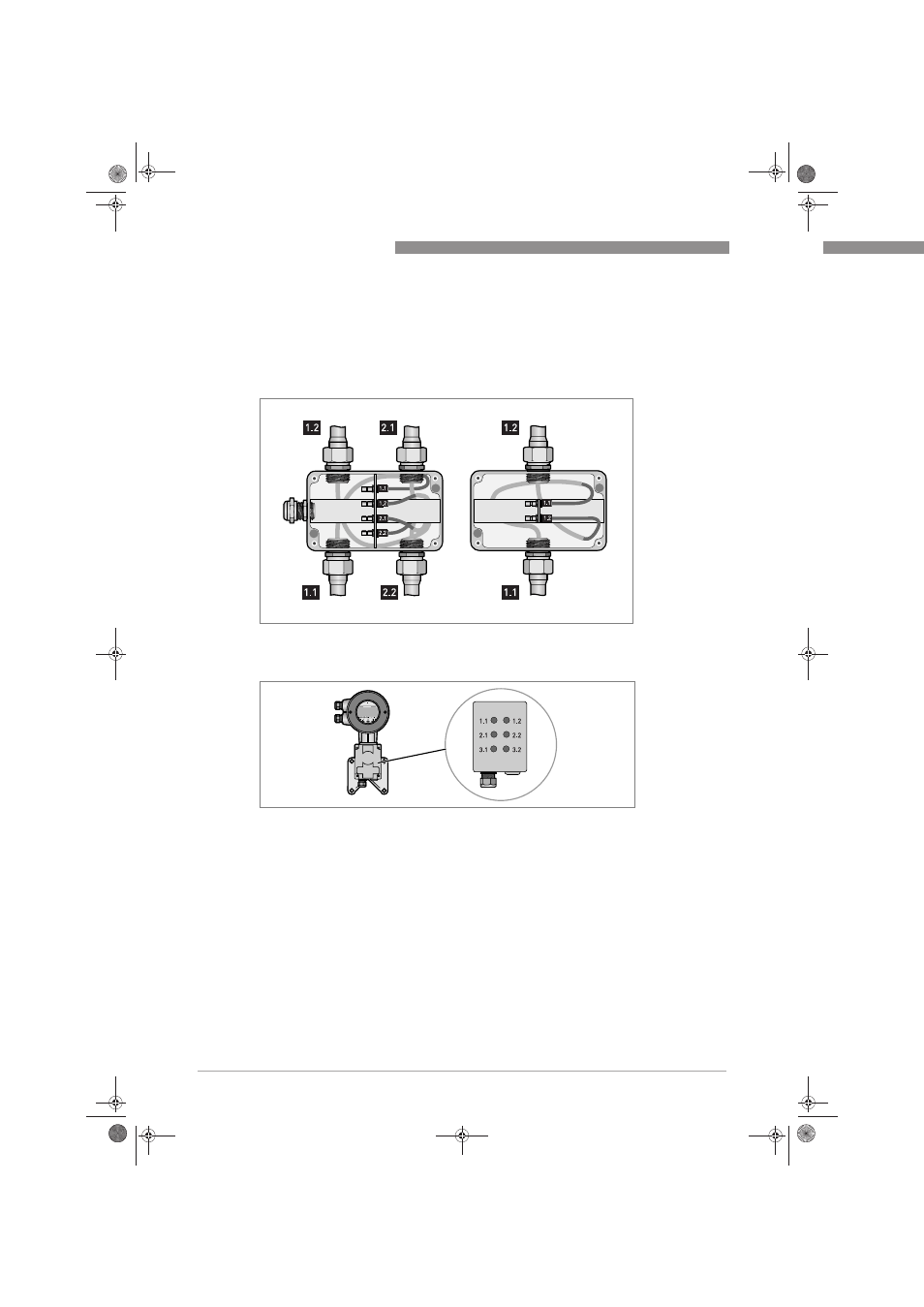

иcyнoк 4-2: Подключение сигнальных кабелей для конструкции с двумя (рис. слева)
и одним (рис. справа) измерительными лучами (со стороны первичного преобразователя).
P
иcyнoк 4-3: Подключение сигнальных кабелей со стороны конвертора сигнала.
