Монтаж
3
19
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
3.5.1 Входной и выходной прямой участок
3.5.2 Монтажное положение прибора
• Горизонтально с траекторией акустического канала, расположенного в горизонтальной плоскости
• Вертикально
+15° <
α < -15°
1 лучевой расходомер

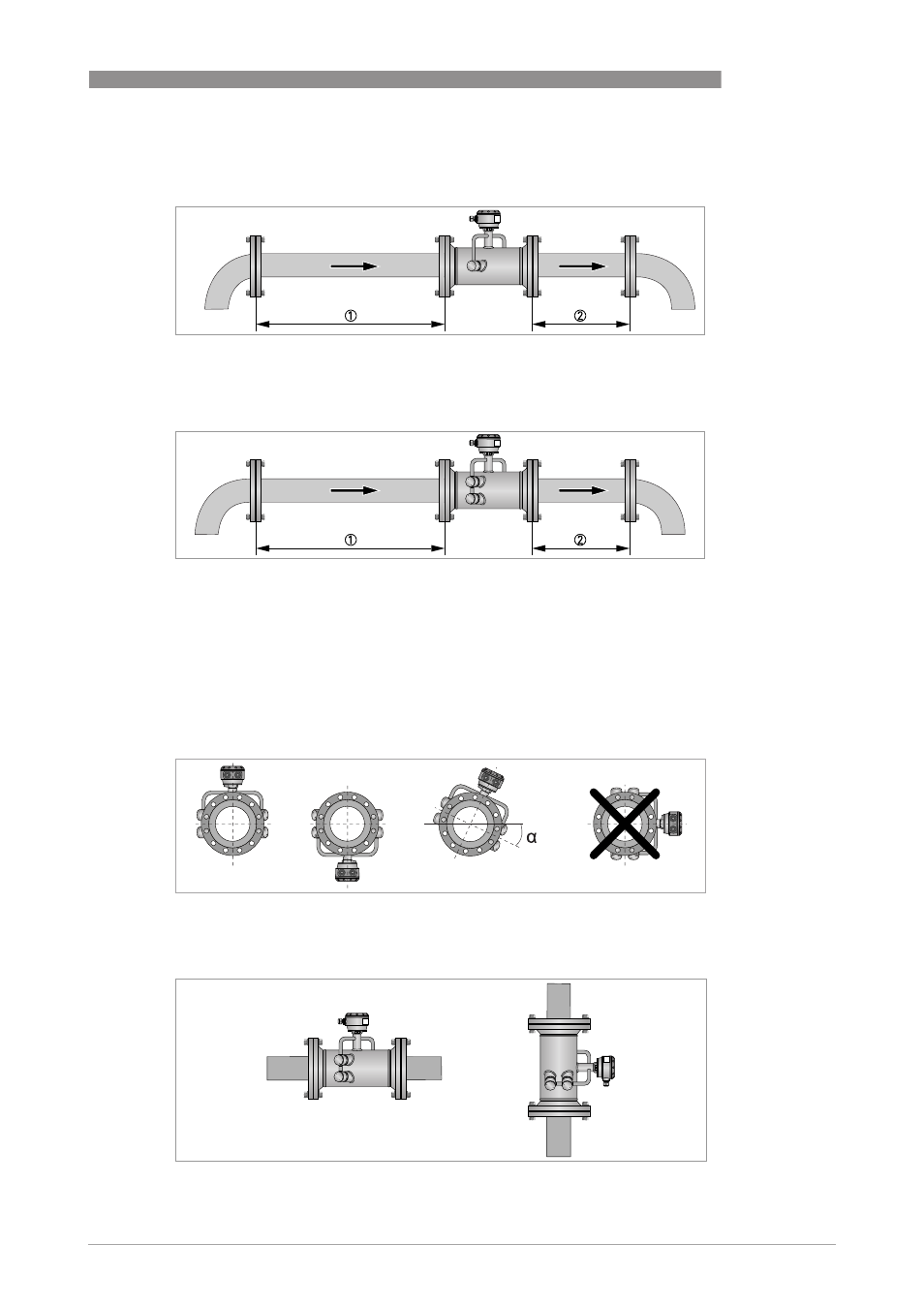

P иcyнoк 3-2: Рекомендуемые длины прямых участков на входе и выходе прибора для ≤ DN80/3 дюйма
1 ≥ 20 DN
2 ≥ 3 DN
2- х лучевой расходомер
P иcyнoк 3-3: Рекомендуемые длины прямых участков на входе и выходе прибора для ≥ DN100/4 дюйма
1 ≥ 10 DN
2 ≥ 3 DN
P иcyнoк 3-4: Монтажное положение прибора
P иcyнoк 3-5: Монтаж в горизонтальном и вертикальном положении
