2
Описание прибора
16
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
Параметры электрических соединений входов и выходов (на примере базовой версии)
• A = активный режим; конвертер сигналов обеспечивает электропитанием все подключенные
устройства
• P = пассивный режим; для работы последующих приборов необходим источник питания
• N/C = соединительные клеммы не подключены
P

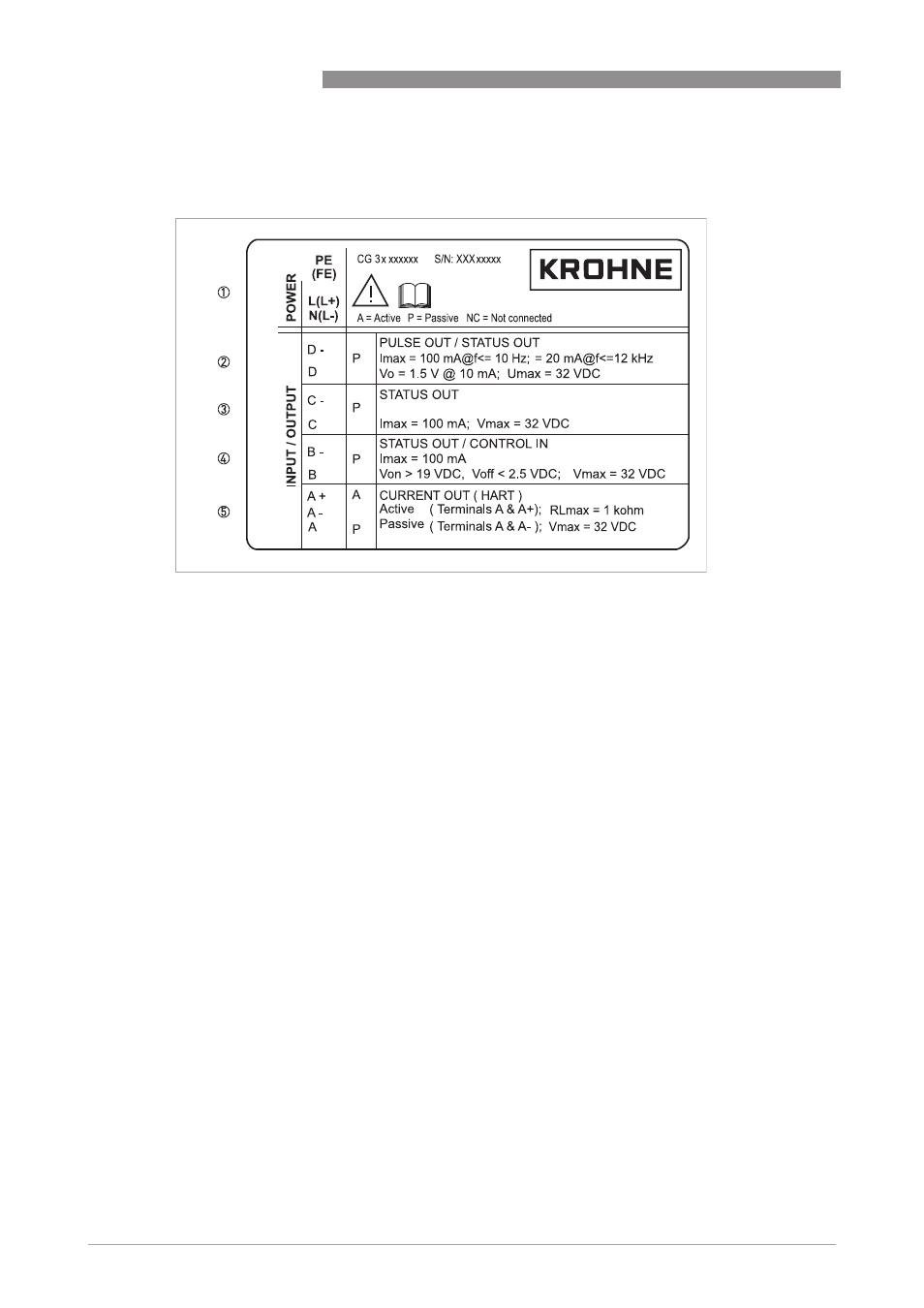

иcyнoк 2-4: Пример шильды прибора с указанием параметров электрических подключений входных и выходных сигналов
1 Электропитание (переменный ток: L и N; постоянный ток: L+ и L-; PE для ≥ 24 В пер. тока; FE для ≤ 24 В пер. и пост. тока)
2 Параметры электрических подключений для соединительной клеммы D/D-
3 Параметры электрических подключений для соединительной клеммы C/C-
4 Параметры подключения для соединительной клеммы B/B-
5 Параметры электрических подключений для клеммы A/A-; клемма A+ используется только в базовой версии
