2.8.4 Рекомендации по монтажу в сложных условиях
Если не предоставляется возможность выполнить условия монтажа, установите расходомер между
двумя резервуарами. Входное отверстие расходомера должно находиться выше, чем отверстие, из
которого жидкость попадает в резервуар. Таким образом, будет обеспечиваться спокойный поток
через расходомер и, следовательно, высокая точность измерений. Размеры резервуаров должны
быть пропорциональны типоразмеру расходомера.
2.8.5 Свободный слив

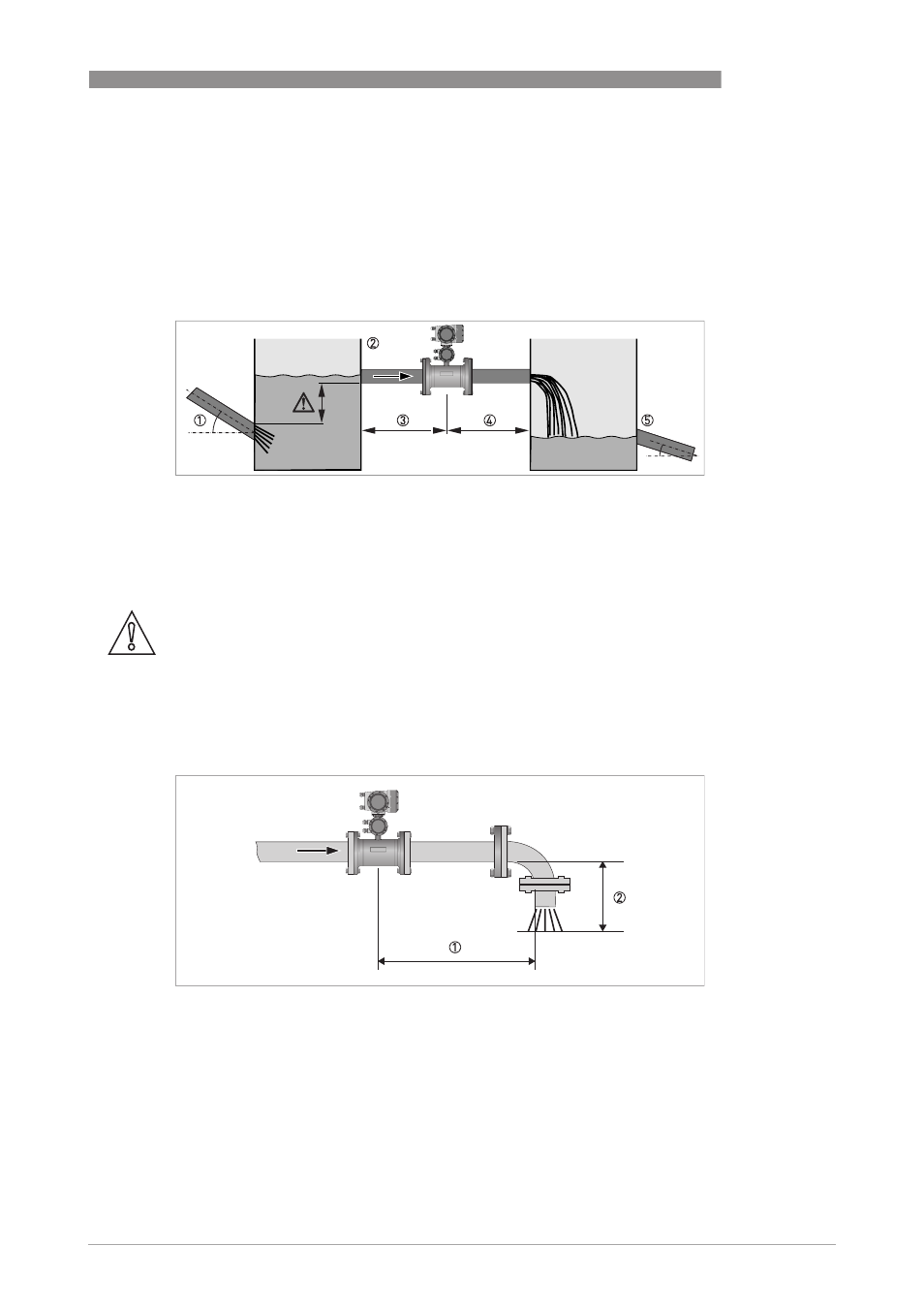

Pиcyнoк 2-9: Монтаж в сложных условиях
1 Используйте резервуар 2, если входная труба имеет наклон > 1%. Убедитесь, что выпускной уровень этой трубы ниже, чем
входное отверстие расходомера.
2 Входной резервуар
3 Входной прямой участок 10 DN
4 Выходной прямой участок 5 DN
5 Выходной резервуар рекомендуется, если выпускная труба имеет наклон > 1%.
Осторожно!
Всегда используйте трубу со свободным сливом, чтобы предотвратить обратный поток
жидкости в первичный преобразователь и при максимальном расходе поддерживать скорость не
менее 1 м/с.
Pиcyнoк 2-10: Свободный слив
1 ≥ 5 DN
2 Следите за тем, чтобы уровень воды был ниже выпускного отверстия трубы.
