3
Электрический монтаж
22
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002874901 - QS TIDALFLUX 2300 R02 ru
Со стороны конвертера сигналов:
Со стороны первичного преобразователя:
Подключение экрана кабеля с помощью обжимной скобы в клеммной коробке конвертора

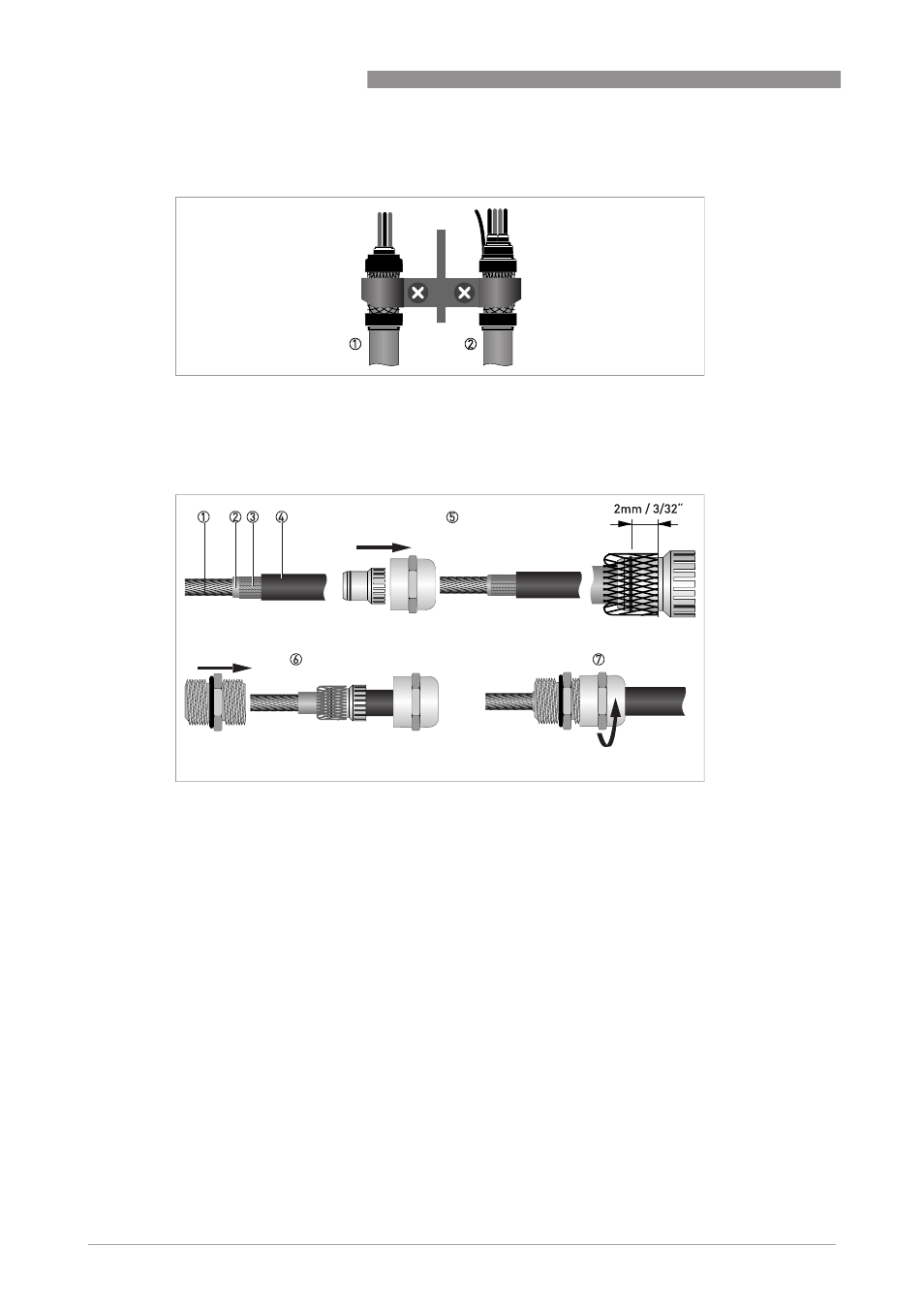

Pиcyнoк 3-9: Крепление экрана с помощью скобы
1 Кабель обмотки возбуждения
2 Сигнальный кабель
Подключение экрана с помощью специального кабельного ввода
Pиcyнoк 3-10: Подключение экрана к специальному кабельному вводу
1 Жилы кабеля
2 Изоляция
3 Экран
4 Изоляция
5 Введите кабель в отверстие колпачковой гайки и уплотнительной вставки, а затем заверните экран поверх уплотнительной
вставки. Следите за тем, чтобы оплетка экрана выступала за уплотнительное кольцо на 2 мм / 3/32".
6 Вставьте уплотнительную вставку в корпус.
7 Затяните колпачковую гайку.
