Электрический монтаж
4
29
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
Со стороны первичного преобразователя:
4.10 Заземление
4.10.1 Монтаж заземляющих колец
Подключение экрана с помощью специального кабельного ввода

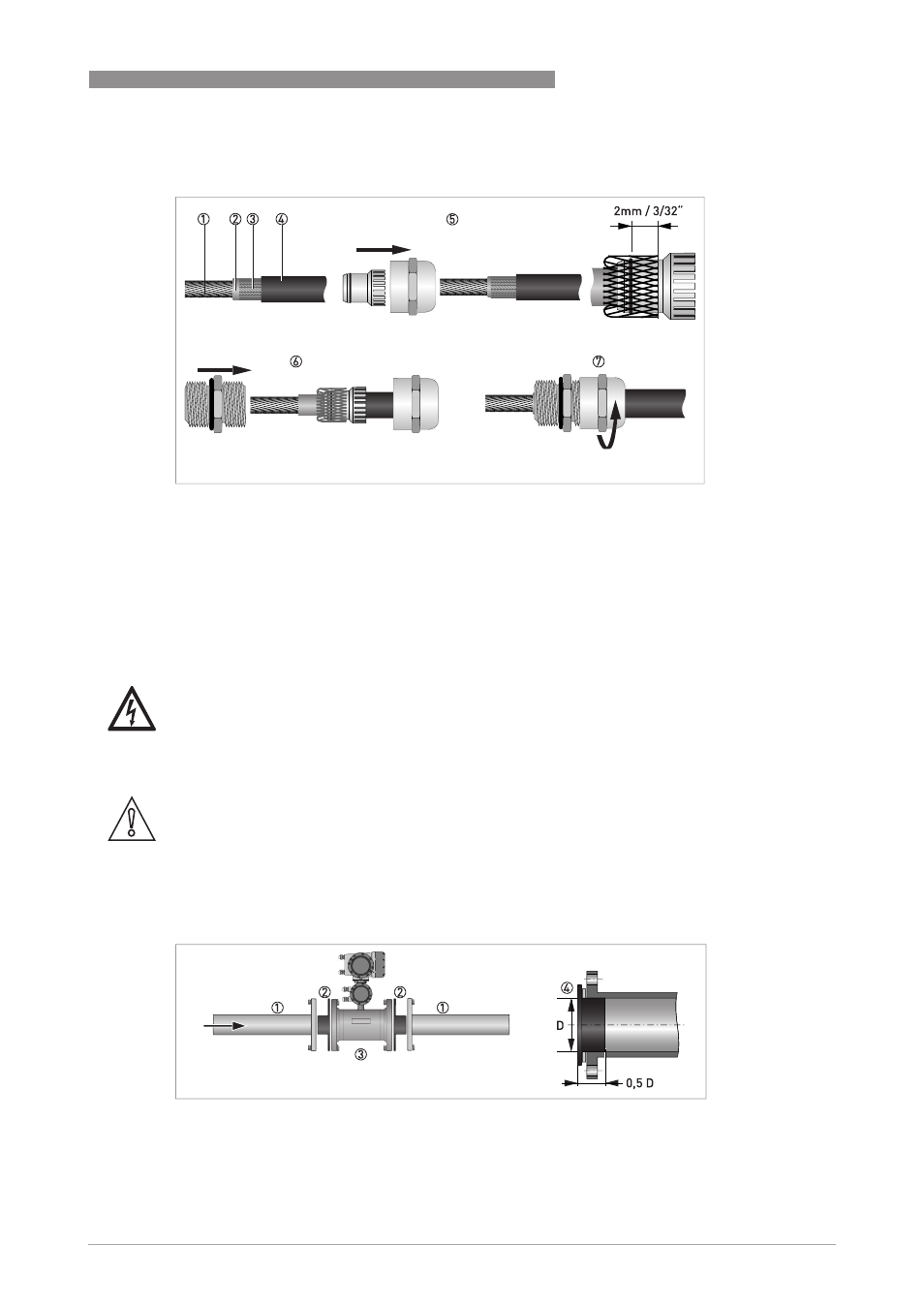

Pиcyнoк 4-18: Подключение экрана к специальному кабельному вводу
1 Жилы кабеля
2 Изоляция
3 Экран
4 Изоляция
5 Введите кабель в отверстие колпачковой гайки и уплотнительной вставки, а затем заверните экран поверх уплотнительной
вставки. Следите за тем, чтобы оплетка экрана выступала за уплотнительное кольцо на 2 мм / 3/32".
6 Вставьте уплотнительную вставку в корпус.
7 Затяните колпачковую гайку.
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.
Осторожно!
Для обеспечения надежного измерения уровня абсолютно необходимо, чтобы внутренняя
поверхность соединительного трубопровода являлась электропроводной и была заземлена. Если
это невозможно, могут быть поставлены изготовленные по индивидуальному заказу
заземляющие кольца с цилиндрическим выступом. В случае сомнения свяжитесь, пожалуйста, с
ближайшим представительством фирмы KROHNE.
