4
Электрический монтаж
28
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
4.9 Интерфейсный кабель
В качестве интерфейсного кабеля используется экранированный кабель LIYCY 3 x 1,5 мм
2
.

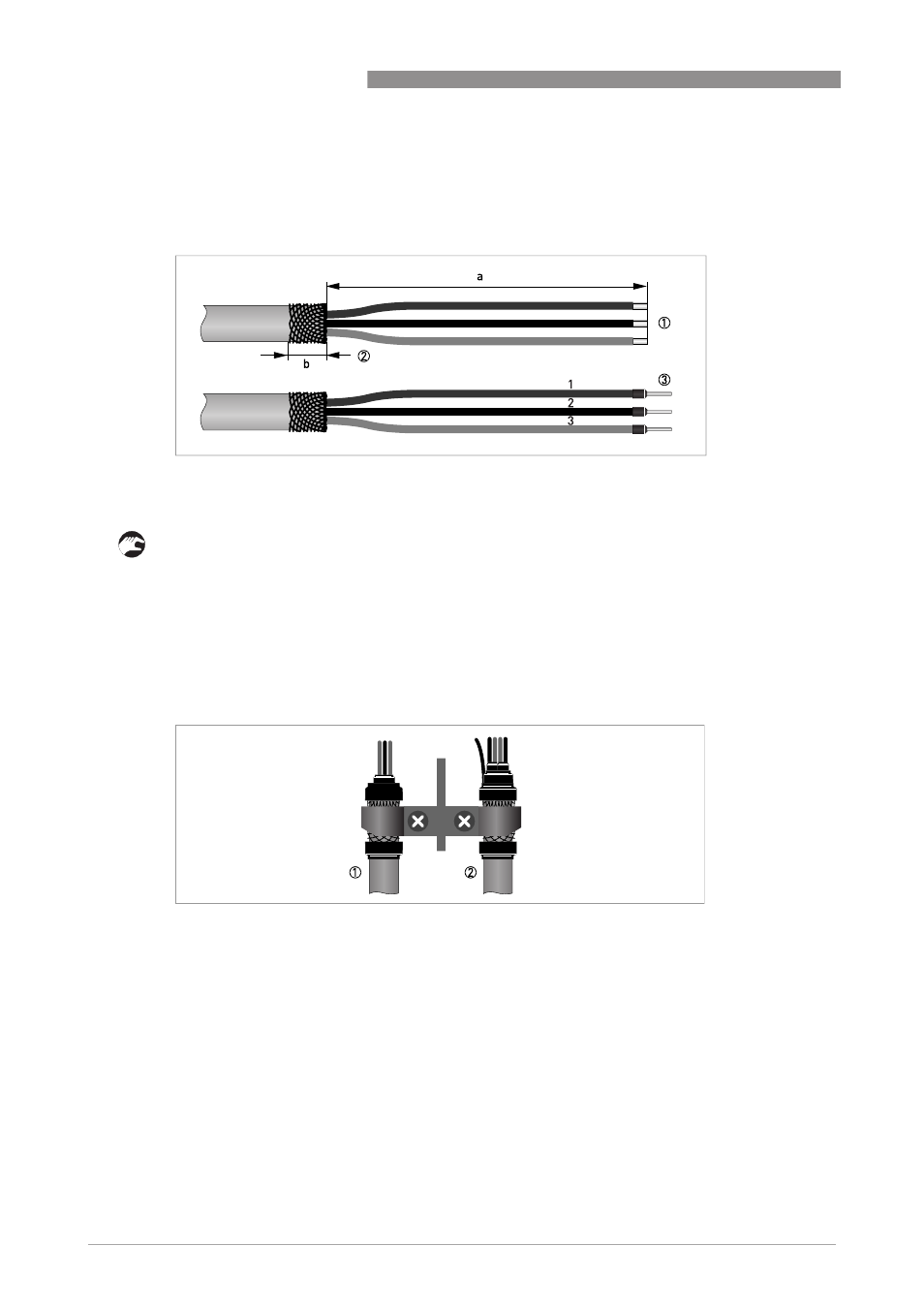

1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Обожмите кабельными наконечниками окончания проводников 1, 2 и 3.
Подключите экран с обеих сторон кабеля через специальное кабельное уплотнение.
Со стороны конвертера сигналов:
Подготовка интерфейсного кабеля
Pиcyнoк 4-16: Подготовка интерфейсного кабеля
a = 100 мм / 4"
b = 10 мм / 0,4"
Подключение экрана кабеля с помощью обжимной скобы в клеммной коробке конвертора
Pиcyнoк 4-17: Крепление экрана с помощью скобы
1 Кабель обмотки возбуждения
2 Сигнальный кабель
