Инструкция по эксплуатации Spectra Precision Survey Pro v5.4
Страница 95
85
Разбивка точек с
помощью
роботизированного
оптического
инструмента
• Перейдите в меню Разбивка и нажмите Разб. точек.
• Выберите точку для разбивки, используя один из двух возможных методов,
а также критерия, позволяющего Survey Pro предложить следующую точку
для разбивки (см. Выбор точек для разбивки, сценарий «Следующая точка»
на стр. 80).
• Выберите используемый тип цели и установите высоту вехи (поле ВВ).
Ниже приведена информация с описанием установки текущей станции.
(Для проверки установки станции или для начала новой установки вы
можете использовать кнопку ЗТ).
• Нажмите Разбивка. Откроется окно Удал. разбивка.
Если статус этого окна указывает, что роботизированное слежение не
захватило цель, вы можете нажать кнопку Удаленн., чтобы открыть окно
Дист. управл., где вы можете начать поиск цели. Затем нажмите ,
чтобы
закрыть это окно.

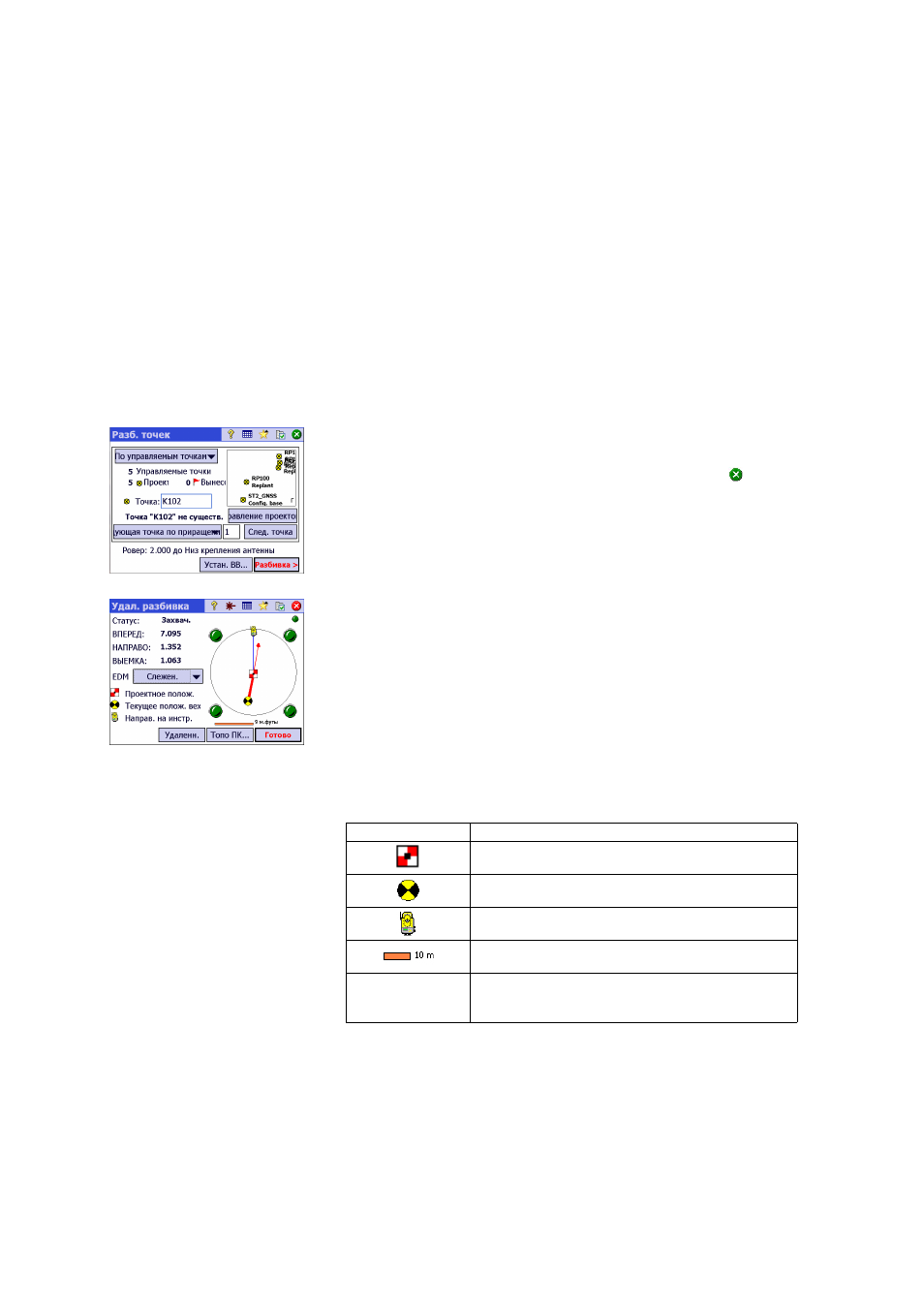

В окне Удал. разбивка (на иллюстрации) инструкции указывают путь к
проектной точке. В окне содержится информация о том, на каком удалении
от проектной точки вы находитесь:
– ВПЕРЕД/НАЗАД: Указывает, требуется ли переместить веху вперед (по
направлению к инструменту) или назад (от инструмента).
– НАПРАВО/НАЛЕВО: Указывает, следует ли переместить веху направо или
налево с точки обзора вехи. Для этого вам нужно снять флажок выбора
Просм. от инст. на веху (удал.) на вкладке Проект > Настройки > Разбивка,
в противном случае вы будете иметь обратную индикацию, т.е.
направления с точки обзора инструмента.
– Выем./нас.: Отображает необходимый объем выемки или насыпи для
приведения разбивочной точки к отметке проектной точки.
– Отм. вехи: Отображает отметку в положении вехи, вычисленную от
последнего измерения.
• Перейдите к проектной точке, следуя инструкциям на экране:
Символ
Значение
Положение проектной точки.
Ваше текущее положение.
Положение инструмента.
Масштаб, использованный на графическом изображении. Пред-
ставлен в виде радиуса круга.
ВПЕРЕД/НАЗАД: xxx
НАЛЕВО/НАПРАВО: xxx
Выем./нас.: xxx
Компоненты в плане и по высоте расстояния, которое осталось
пройти.
