Сбор отметок в
открытом контуре
нивелирования
Описание простого контура нивелирования

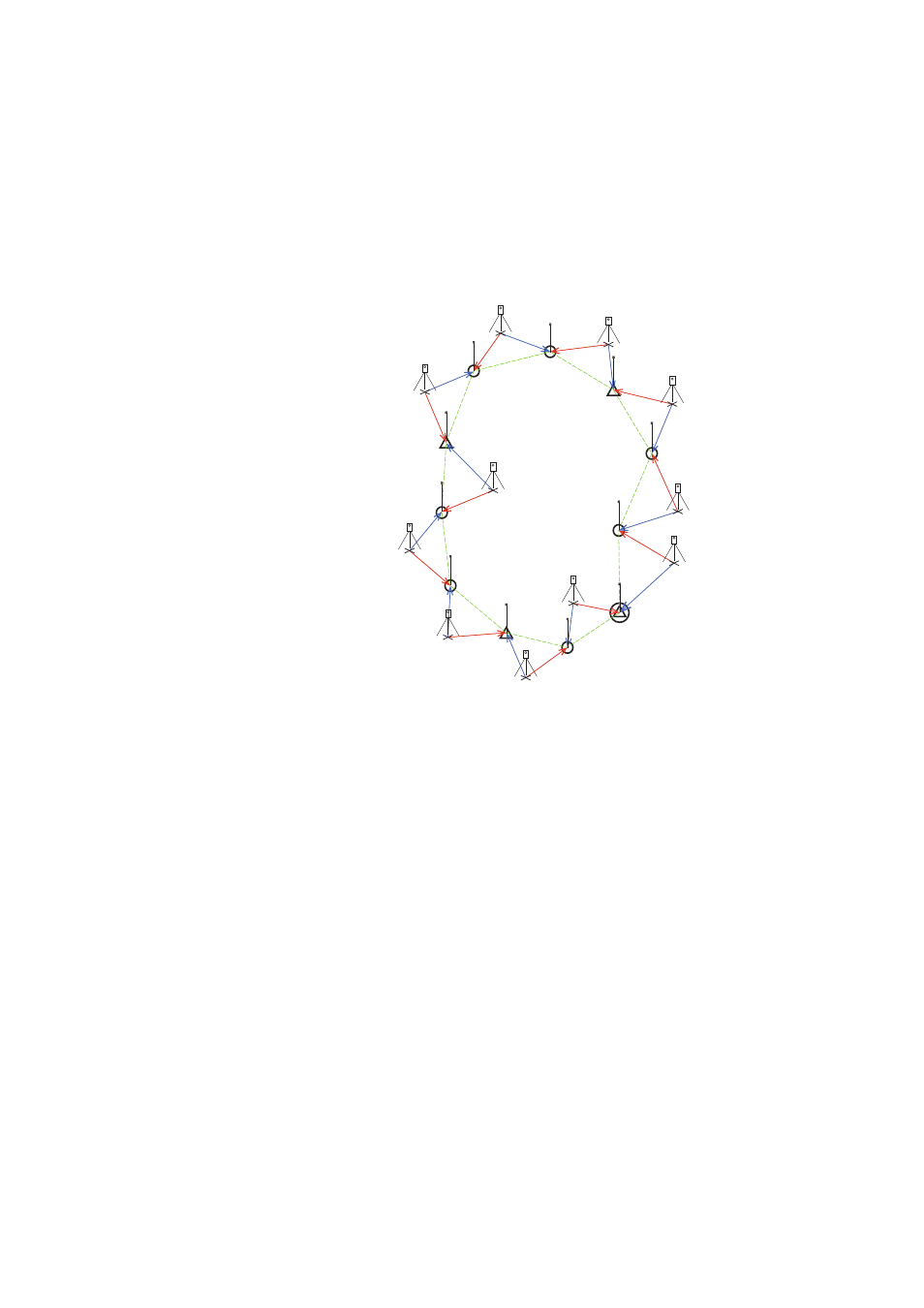

Простой контур нивелирования представлен на иллюстрации ниже.
Сбор отметок в простом контуре нивелирования включает следующее:
1. В каждом контуре нивелирования вы начинаете с измерения задней точки до
открывающего ОПР.
2. Далее вы измерите определенное количество точек поворота. Точки
поворота не сохраняются в файле съемки. Они используются как
промежуточные точки для передачи отметки между реперами.
3. После набора определенного количества точек поворота вы достигнете
точки, которую вы хотите сохранить для отметки. Вы измерите эту точку как
репер. Вы можете измерить принципиально новую точку в качестве репера,
в таком случае будет создана новая точка с единственной координатой –
координатой отметки. Вы можете измерить существующую точку в качестве
репера, в таком случае у вас будет возможность обновить только отметку
существующей точки, а ее горизонтальная координата останется без
изменений.
4. После набора определенного количества сохраненных точек поворота и
реперов вы достигнете конца вашего контура нивелирования. Вы замкнете
контур, выполнив измерение передней точки к замыкающему ОПР. Это
может быть или ваша начальная точка, или другая точка известной отметки.
Открывающий и
замыкающий ОПР
TP1
BM1
BM2
TP2
TP3
TP4
TP5
TP6
TP7
BM3
ЗТ
ЗТ
ЗТ
ЗТ
ЗТ
ЗТ
ЗТ
ЗТ
ЗТ
ЗТ
ЗТ
ПТ
ПТ
ПТ
ПТ
ПТ
ПТ
ПТ
ПТ
ПТ
ПТ
ПТ
