49

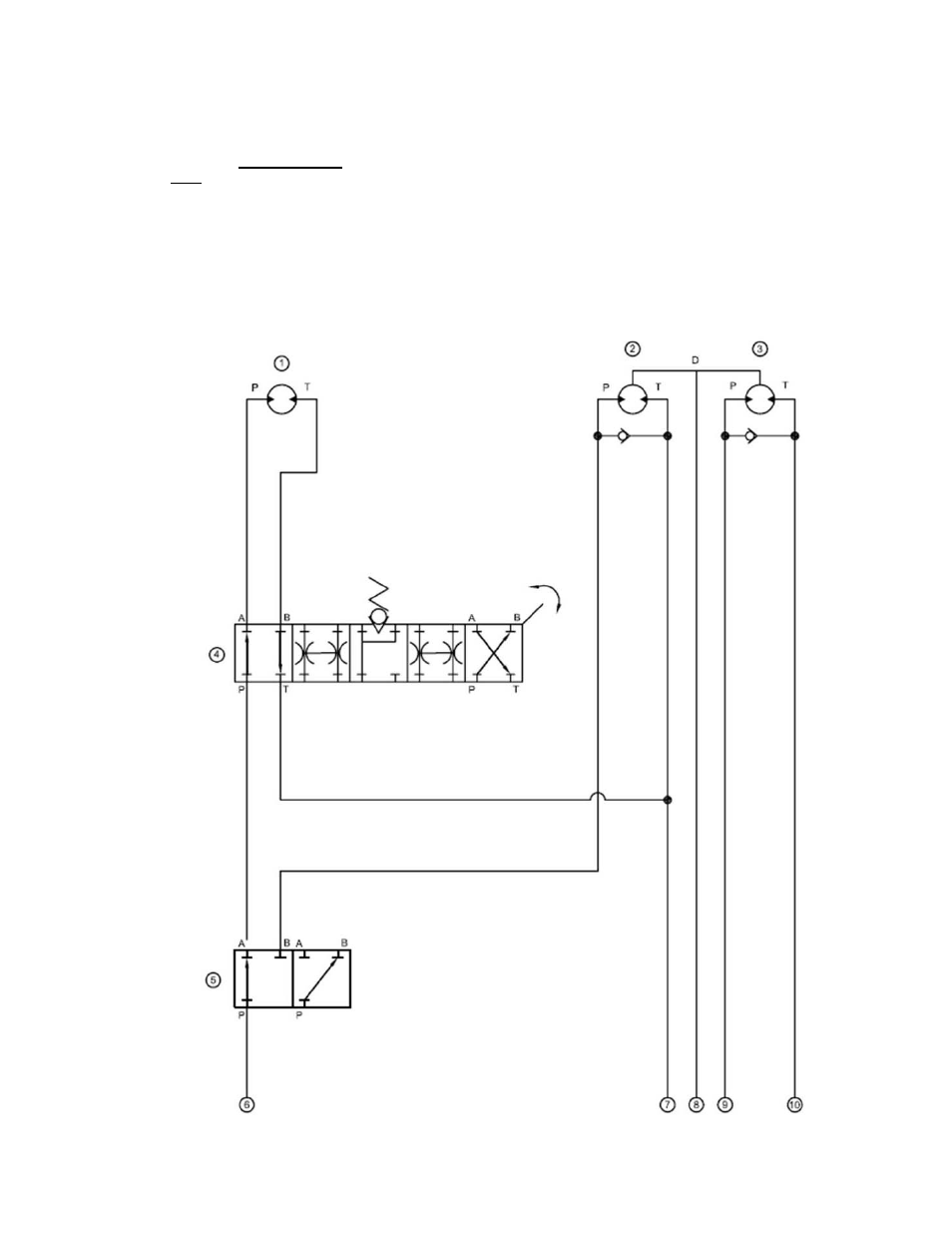

ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА ЗАДНИХ ТЕЛЕЖЕК 400/600/800
(2008)
ОБОЗНАЧЕНИЕ
№ Узел
1)
Мотор загрузочного шнека
2)
Вентиляторный мотор № 1
3)
Факультативный вентиляторный мотор № 2
4)
Клапан реверса потока
5)
Клапан отвода потока
6)
Вход давления № 1
7)
Выход бака № 1
8)
Дренажное отверстие
9)
Факультативный вход давления № 2
10)
Факультативный выход бака № 2
ПОВОРОТ НА 90°
