Калибровка – Инструкция по эксплуатации Seed Hawk GRANULAR AND LIQUID TANKS 2008
Страница 32
32
КАЛИБРОВКА

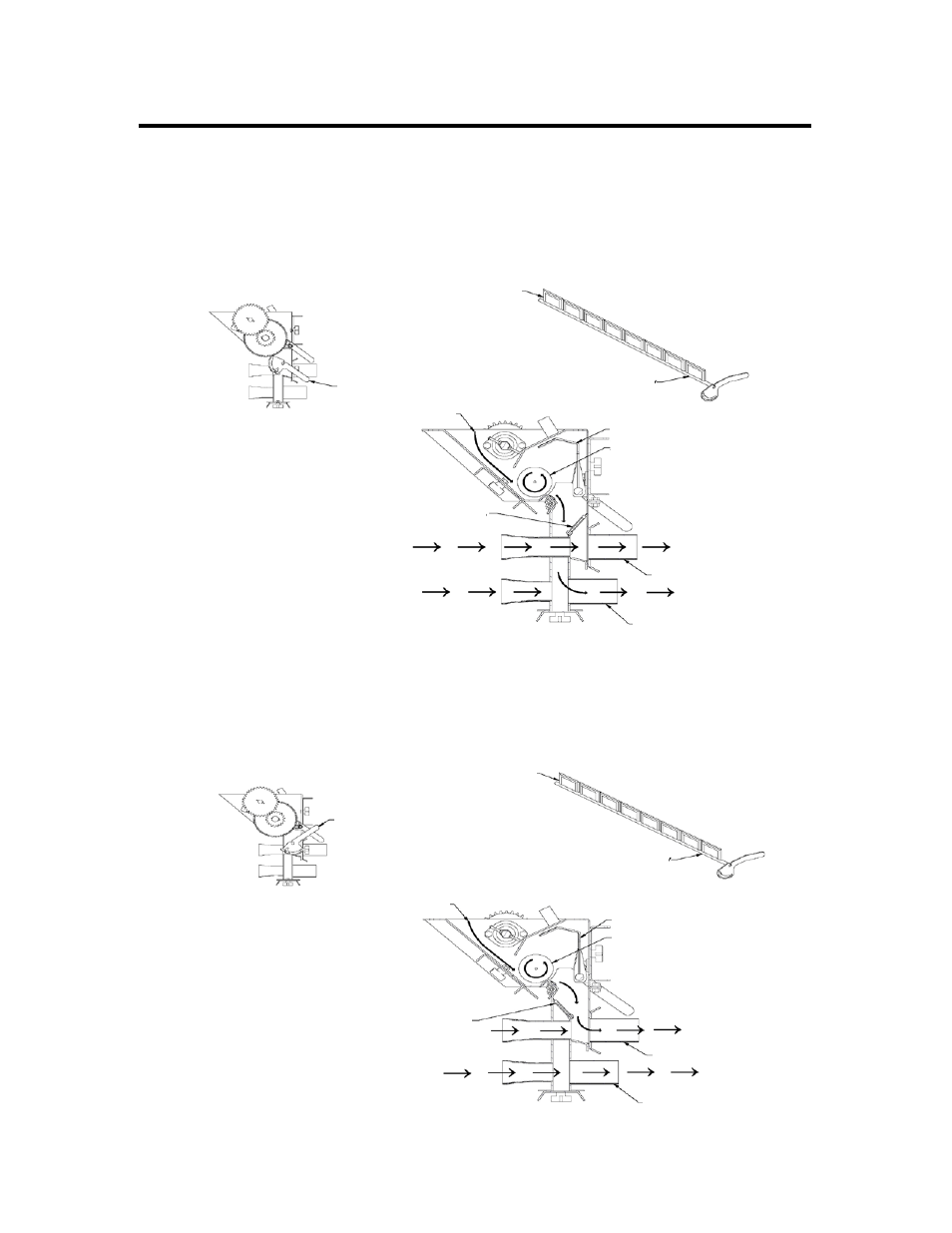

На иллюстрации показан отводной клапан в положении для калибровки и в
положении для нижнего воздушного потока. Материал движется под
роликом, и отводной клапан отводит материал в нижний воздушный поток.
На иллюстрации показан отводной клапан в верхнем положении. Материал
движется под роликом и отводится в верхний воздушный поток.
Пластина отводного
клапана
Отводной клапан в сборе
Рукоятка отводного клапана в
нижнем положении
Заслонки дозатора
(ОТКРЫТЫ)
Поток материала (ИЗ БАКА)
Воздушный поток для семян
Ролик
Пластина отводного клапана открывает только
воздушный поток для семян и перекрывает воздушный
поток для удобрений.
Воздушный поток для
удобрений
Пластина отводного
клапана
Отводной клапан в сборе
Рукоятка отводного клапана в
верхнем положении
Заслонки дозатора
(ОТКРЫТЫ)
Поток материала (ИЗ БАКА)
Воздушный поток для семян
Ролик
Пластина отводного клапана открывает только
воздушный поток для семян и перекрывает воздушный
поток для удобрений.
Воздушный поток для
удобрений
