Если модель со Стеклом:

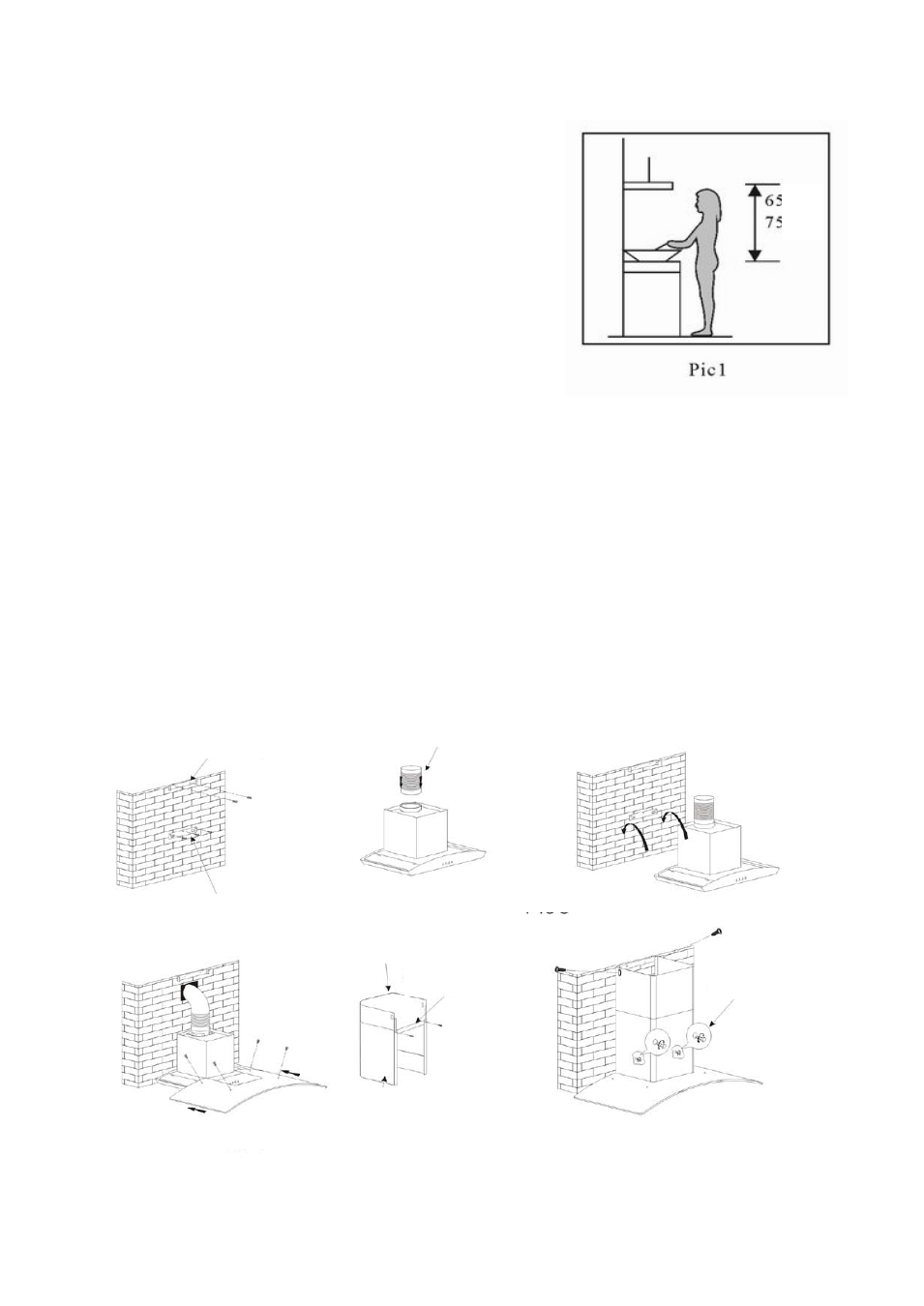

3.1
Для большей эффективности кухонную
вытяжку следует поместить на расстоянии 65-75
см (26-30 дюймов) от варочной поверхности. См.
Рис. 1.
3.2
Когда определена высота установки,
установите вытяжку на подходящее место и
держите ровно. Закрепленное положение
внутренней крепежной скобы вытяжной трубы
является ее местом.
3.3
Закрепите выдвижную трубу в соответствии с
направлением хода и затем навесьте кухонную вытяжку на скобу. См. рис 3.
3.4
Расположите стекло на кухонной вытяжке в соответствии с направлением
хода и затем зафиксируйте стекло винтами, также выведите выдвижную трубу
за пределы комнаты и в это время отрегулируйте высоту внутренней вытяжки
до положения внутренних вытяжных скоб и зафиксируйте винтом.
Удостоверьтесь, что внутренняя вытяжка может свободно сгибаться. См. Рис. 4.
3.5
Вставьте две вытяжные трубы в основную часть кухонной вытяжки,
отрегулируйте в это время высоту внутренней вытяжной трубы до подходящей
высоты и закрепите винтом внутреннюю вытяжную трубу к внутренней скобе
вытяжки. В завершение, закрепите основную часть предохранительным винтом.
См. Рис 5.
Примечание: Две cвечи безопасности диаметром 6 мм расположены на задней
стенке.
Внутренняя крепежная
скоба
Скоба
Рис 2
Выдвижная труба
Рис 3
Рис 4
Внутренняя часть вытяжной трубы
Внешняя
крепежная скоба
Внешняя часть
вытяжной трубы
Предохранительный
винт
Рис 5
см
см
