(3).

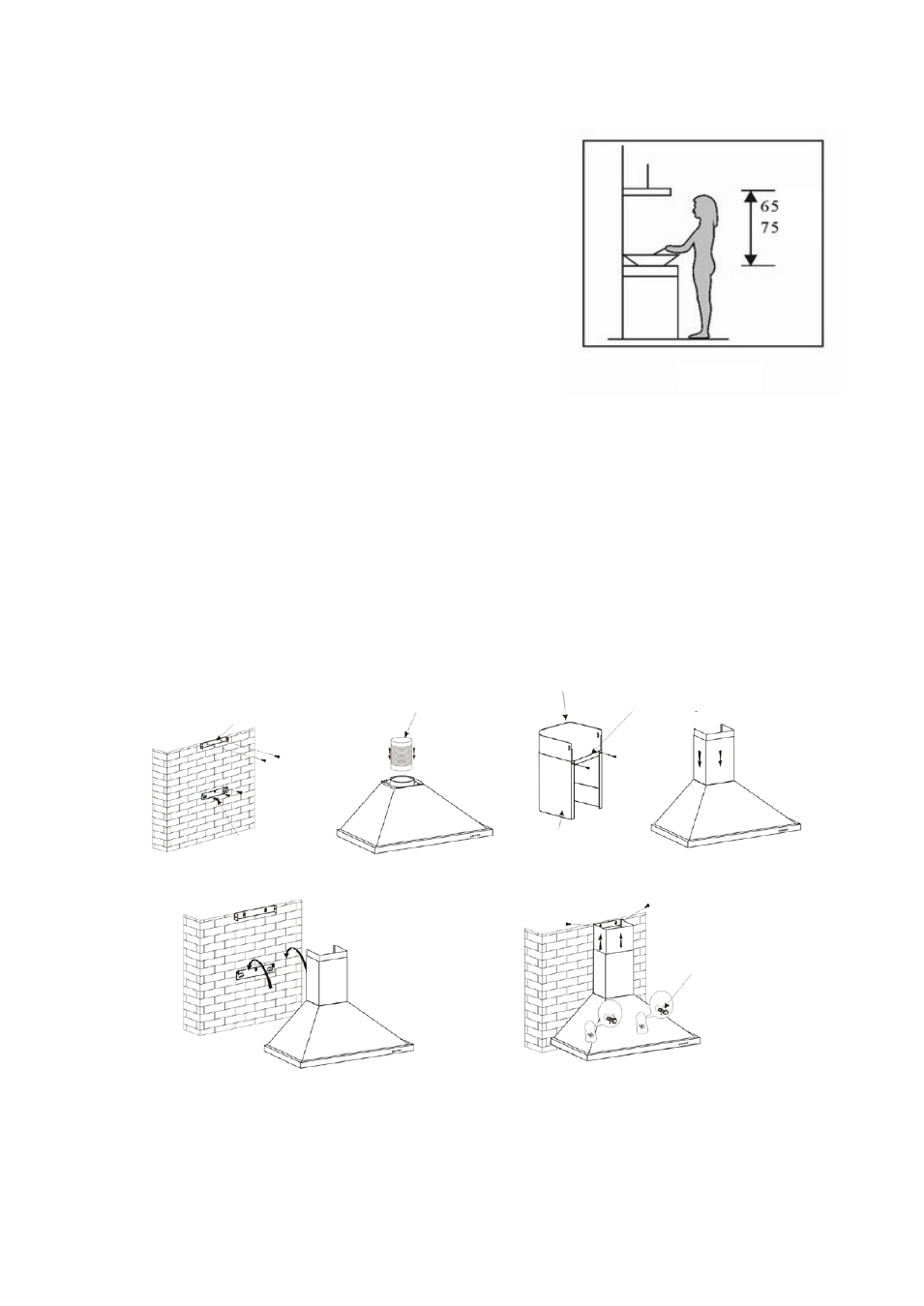

Установка
Если модель без Стекла:
3.1
Для большей эффективности кухонную
вытяжку следует поместить на расстоянии 65-75 см
(26-
30 дюймов) от варочной поверхности. См. Рис.
1.
3.2
Когда определена высота установки,
установите вытяжку на подходящее место и
держите ровно. Закрепленное положение
внутренней крепежной скобы вытяжной трубы
является ее местом.
3.3
Зафиксируйте внешнюю крепежную скобу на
вытяжной трубе и удостоверьтесь, что можно свободно регулировать высоту
внутренней крепежной скобы и крепление выдвижной трубы. После этого
установите выдвижную и вытяжную трубу на кухонную вытяжку. См. Рис. 3.
3.4
Навесьте кухонную вытяжку на скобу. См. Рис 4.
3.5
Отрегулируйте высоту внутренней вытяжной трубы относительно
положения внутренней крепежной скобы и закрепите винтом. После
регулировки положения закрепите основную конструкцию предохранительным
винтом. См. Рис 5.
Примечание: Две cвечи безопасности диаметром 6 мм расположены на задней
стенке.
4
см
см
Рис. 1
Внутренняя крепежная
скоба
Скоба
Рис 2
Выдвижная труба
Внутренняя часть вытяжной трубы
Внешняя крепежная скоба
Внешняя часть
вытяжной трубы
Рис 3
Предохранительный
винт
Рис 4
Рис 5
