ВНИМАНИЕ: Направление движения воды при промывке петель теплого пола должно совпадать по направ-
лению с движением в них теплоносителя, т.е. вода должна поступать в систему на подающем патрубке и вы-
ходить из обратного патрубка коллектора!
Дренажный трубопровод должен быть все время открыт, чтобы избежать превышения давления в системе.
Более подробно процесс промывки контуров отопления можно найти в руководстве по эксплуатации коллек-
тора HKV.
3.2. У СТАНОВКА ТЕМПЕРАТУРЫ ПОДАЧИ
Для достижения максимальной мощности модуля, необходимо, чтобы температура котловой воды
была минимум на 15 °C выше установленной температуры подачи теплого пола!
4.
ПРИНЦИП РАБОТЫ РЕГУЛИРУЮЩЕГО МОДУЛЯ
Регулирующим элементом модуля IsoTherm является термостатический смесительный клапан, работающий
по принципу пропорционального регулятора. Установленная с помощью рукоятки, температура подачи
постоянно отслеживается помещенным в теплоноситель чувствительным элементом смесителя.
Отклонения от заданной температуры моментально компенсируются за счет изменения пропускного сечения
клапана и пропуска необходимого количества теплоносителя.
Теплоноситель из подающего трубопровода первичного контура смешивается перед всасывающим патруб-
ком циркуляционного насоса с водой из обратного трубпоровода теплых полов (вторичного контура) в про-
порции необходимой для поддержания выставленной на рукоятке температуре подачи.
5.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / МАТЕРИАЛЫ
Макс. рабочая температура: 90 °C Арматура: Латунь CW614N (Ms 58)
Макс. рабочее давление: 6 бар Патрубки: Латунь CW508L (Ms 63)
Диапазон регулирования: 30 - 50 °C 45 - 60 °C Пружины: Нержавеющая сталь
Заводская установка температуры подачи: 44 °C 55 °C Уплотнительные
EPDM
кольца:
Заводская установка температуры АТ: 55 °C 65 °C Плоские уплотнения AFM 34 и EPDM
Номинальна мощность ок. 15 кВт Пластмассовые
детали: Ударопрочная и термо-
стойкая пластмасса
Мощность насоса
*
См. данные на типовой таблице насоса
ок. 60 Вт
Заводскую установку температуры подачи Вы найдете в таблице раздела 5.

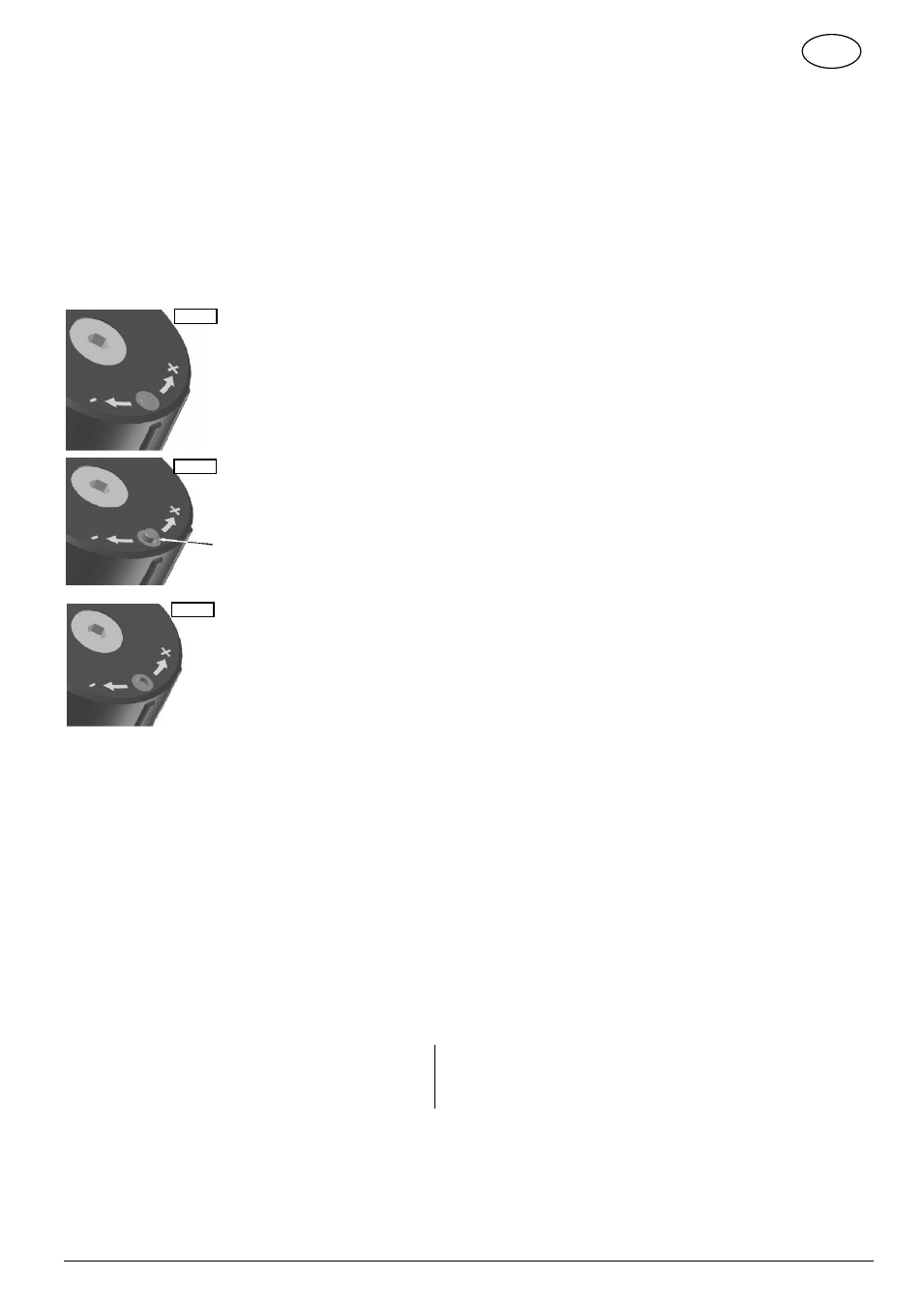

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ. Указательный штифт
расположен на одном уровне с торцом рукоятки (см. рис. 4).
Путем вращения рукоятки в направлении «-» (по часовой стрелке) или «+» (против
часовой стрелки) можно изменить установленную температуру подачи.
Рукоятка издает щелчки при вращении. Каждый щелчок соответствует изменению
установки температуры подачи на 1 °C.
Рис. 4
Уменьшение температуры подачи:
Температура подачи уменьшается вращением ручки по часовой стрелке «-».
Указательный штифт начинает выступать над торцом рукоятки (см. рис. 5).
Температура подачи уменьшаться с каждым щелчком на 1 °C.
Диапазон регулирования температуры в зависимости от модели модуля составляет: 30 - 50 °C и
45 - 60 °C.
Рукоятка может вращатся после прохождения верхнего или нижнего предала
диапазона. Вращение рукоятки за пределами диапазона не ведет к существенному измению
температуры.
Рис.5
Увеличение температуры подачи:
Температура подачи увеличивается вращением ручки против часовой стрелки «+».
Указательный штифт начинает погружаться вглубь рукоятки (см. рис. 6).
Температура подачи увеличивается с каждым щелчком на 1 °C.
Рис. 6
